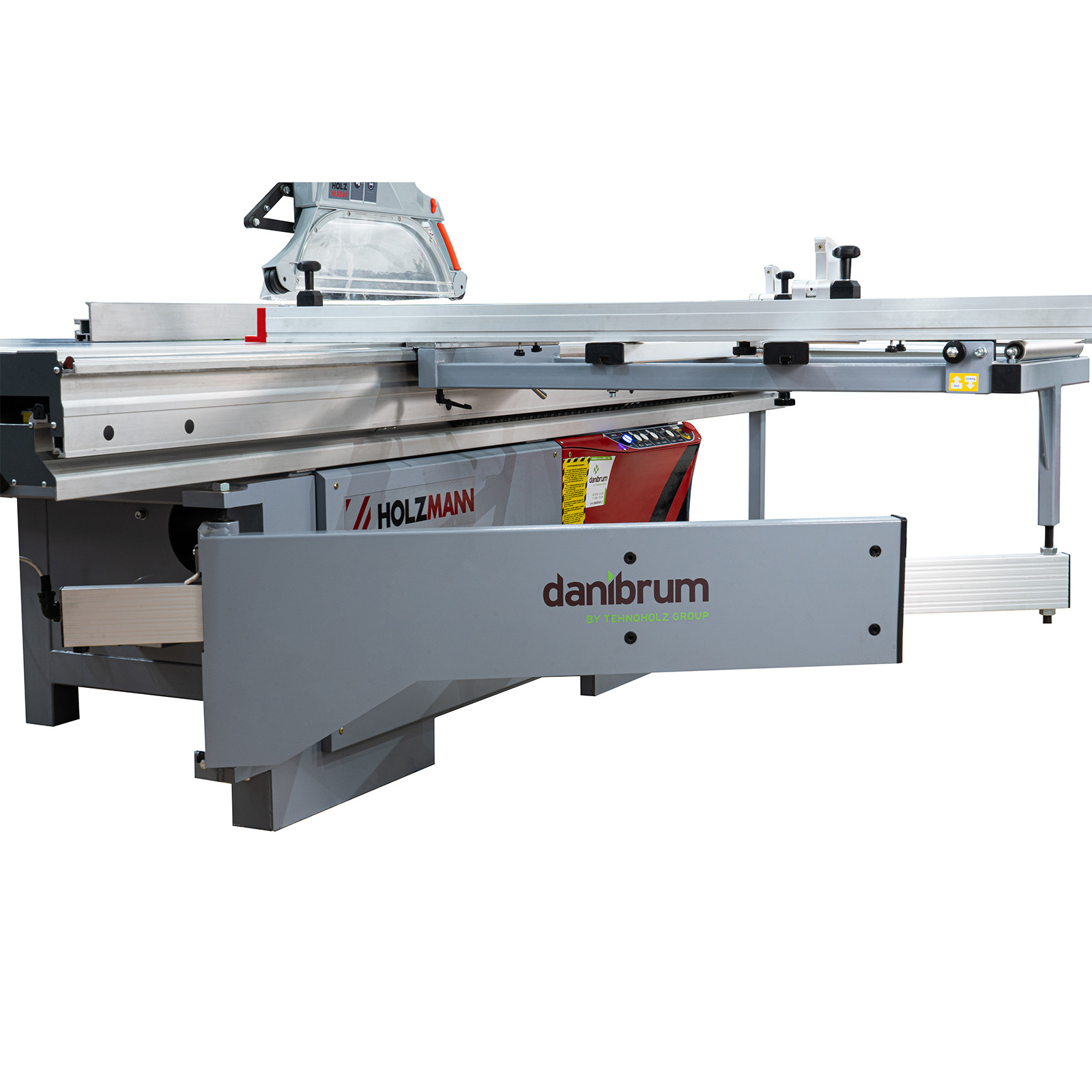

Circular de formatizat cu masă mobilă și incizor Holzmann FKS400V32PRO

Dezvoltat de profesioniști pentru profesioniști.

Circular de formatizat profesional cu riglă paralelă automată FKS400V32PRO, permite poziționarea precisă la orice cotă solicitată. Masa culisabilă de 3.2 metri, alături de unitățile de tăiere reglabile electric pe înălțime și la unghi garantează procesarea panourilor de PAL, MDF, HDF, lemn masiv și a diferitelor materiale compozite. Culisarea lină a mesei mobile alături de extensia mesei mobile corect dimensionată, asigură ușurință în tăierea panourilor.

Caracteristici generale circular de formatizat cu masă mobilă și riglă paralelă automată:

• Design solid și robust;
• Rigla paralelă automată, permite poziționarea precisă prin intermediul unui servomotor;
• Display Touch-Screen poziționat la nivelul ochilor operatorului;
• Comenzile fizice sunt dublate în partea frontală a circularului;
• Masă mobilă din aluminiu, ideală pentru prelucrarea plăcilor de dimensiuni mari;
• Extensia mesei mobile susținută de suport foarte rezistent de culisare (1200 x 550 mm);
• Masă fixă din fontă (1100 x 700 mm) cu extensii în partea dreaptă (1040 x 920 mm) și frontal (610 x 600 mm), construite din oțel solid utilizat în industriile grele;
• Rigla transversală extensibilă (1950 – 3300 mm) montată pe extensia mesei mobile;
• Motor independent pentru unitatea incizor;
• Reglare automată a unghiului de tăiere ( 0˚- 45˚), prin intermediul Display-ului atașat în partea superioară;
• Reglare electrică pe înălțime a unității tăietoare, prin intermediul display-ului;
• Reglare stânga – dreapta a incizorului;

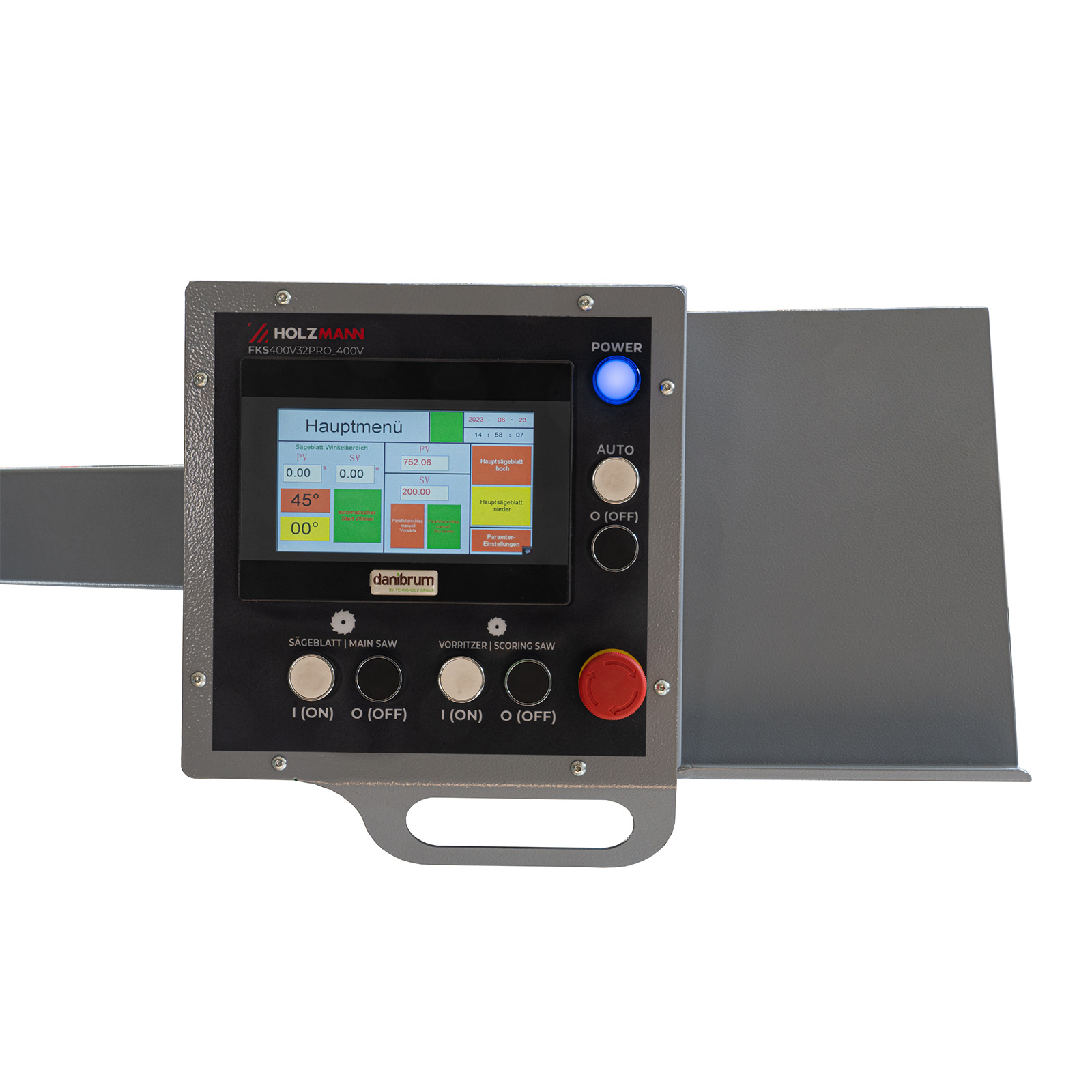

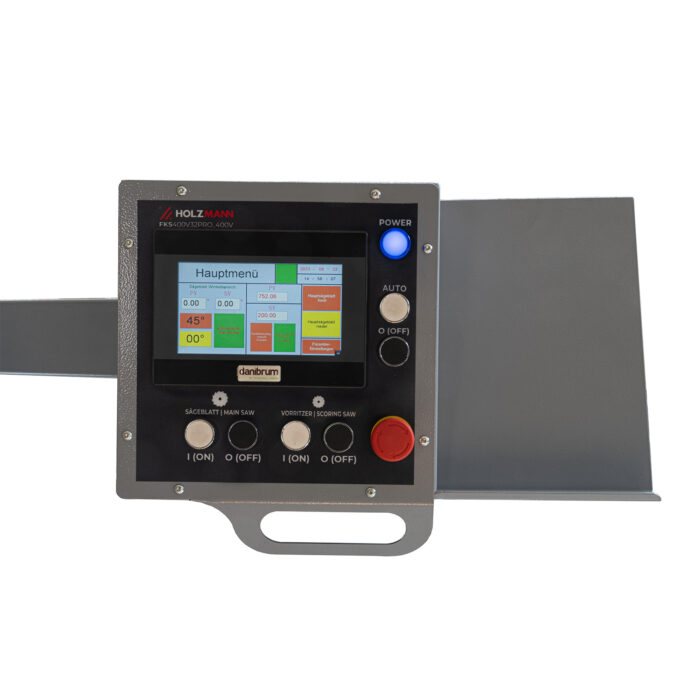

Panou de comandă touch-screen

• Poziționat la nivelul ochilor, oferă vizibilitate și control sporit pentru toate comenzile realizate electric;

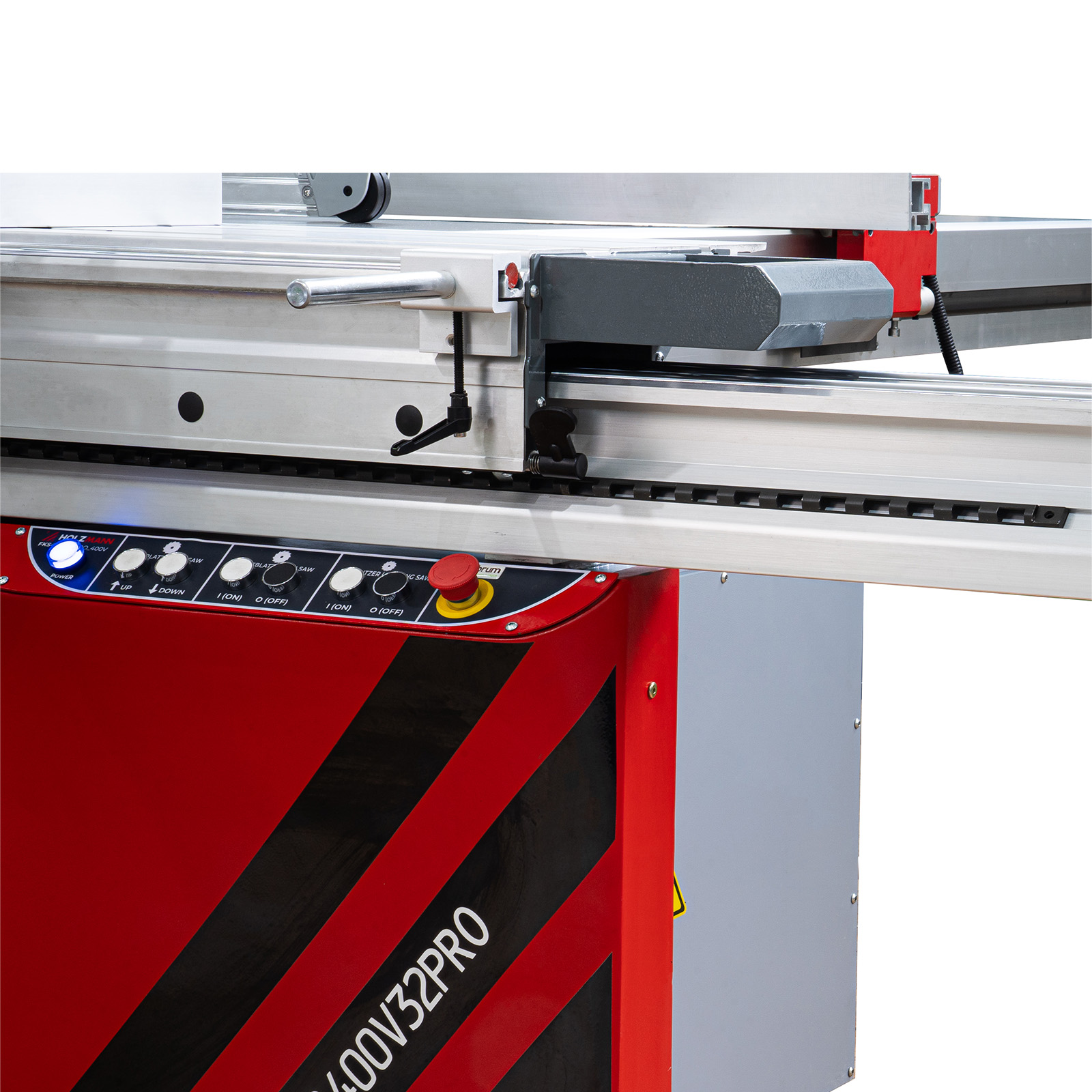

• Panou de control al pânzelor tăietoare dispus sub masa mobilă;

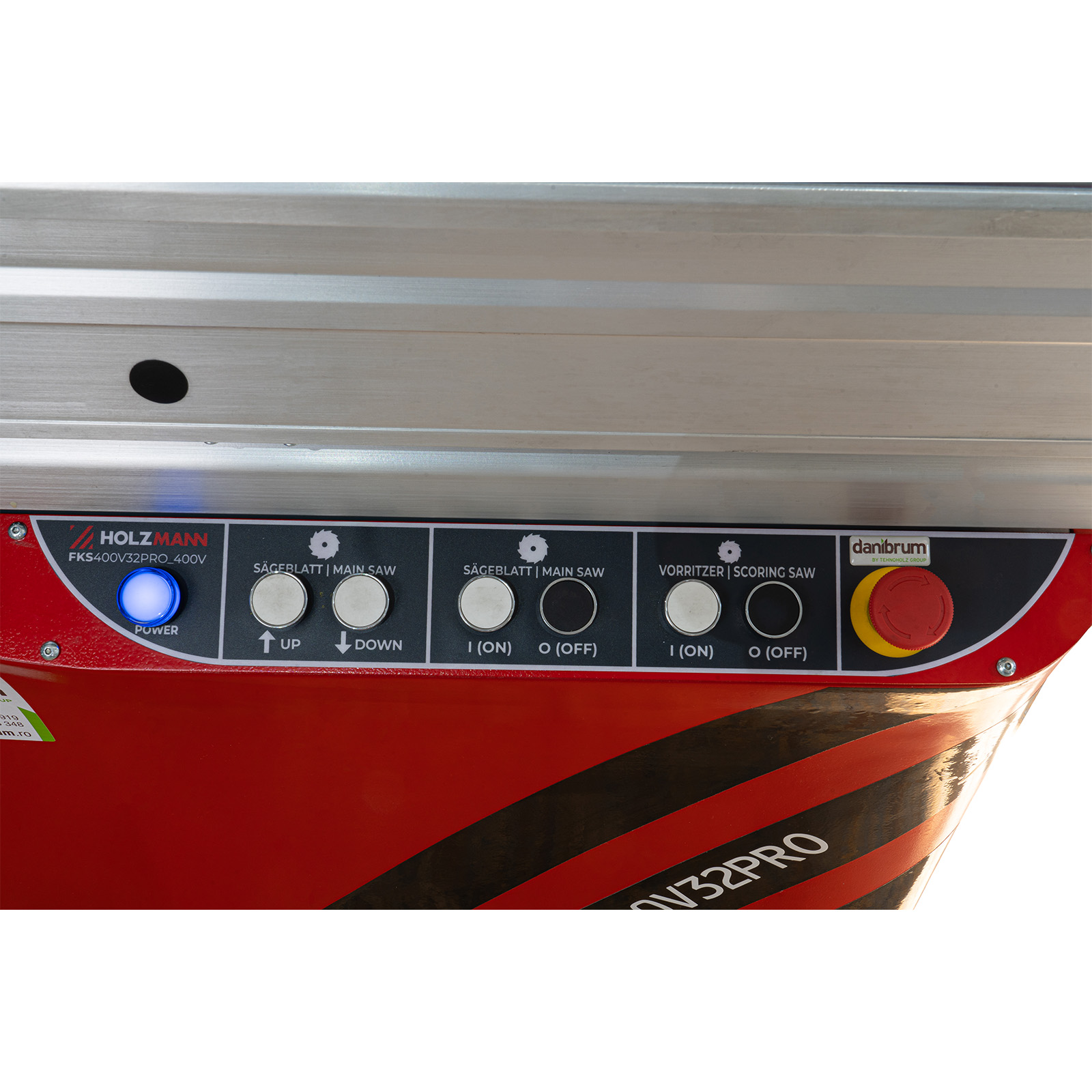

• Butoane fizice, care acționează pornirea – oprirea și reglajul pe înălțime a grupului de tăiere, pentru a elimina riscul de pornire sau oprire cauzat de atingerea eronată a panoului touch-screen;
• Butoane de urgență fizice cu sistem de blocare.

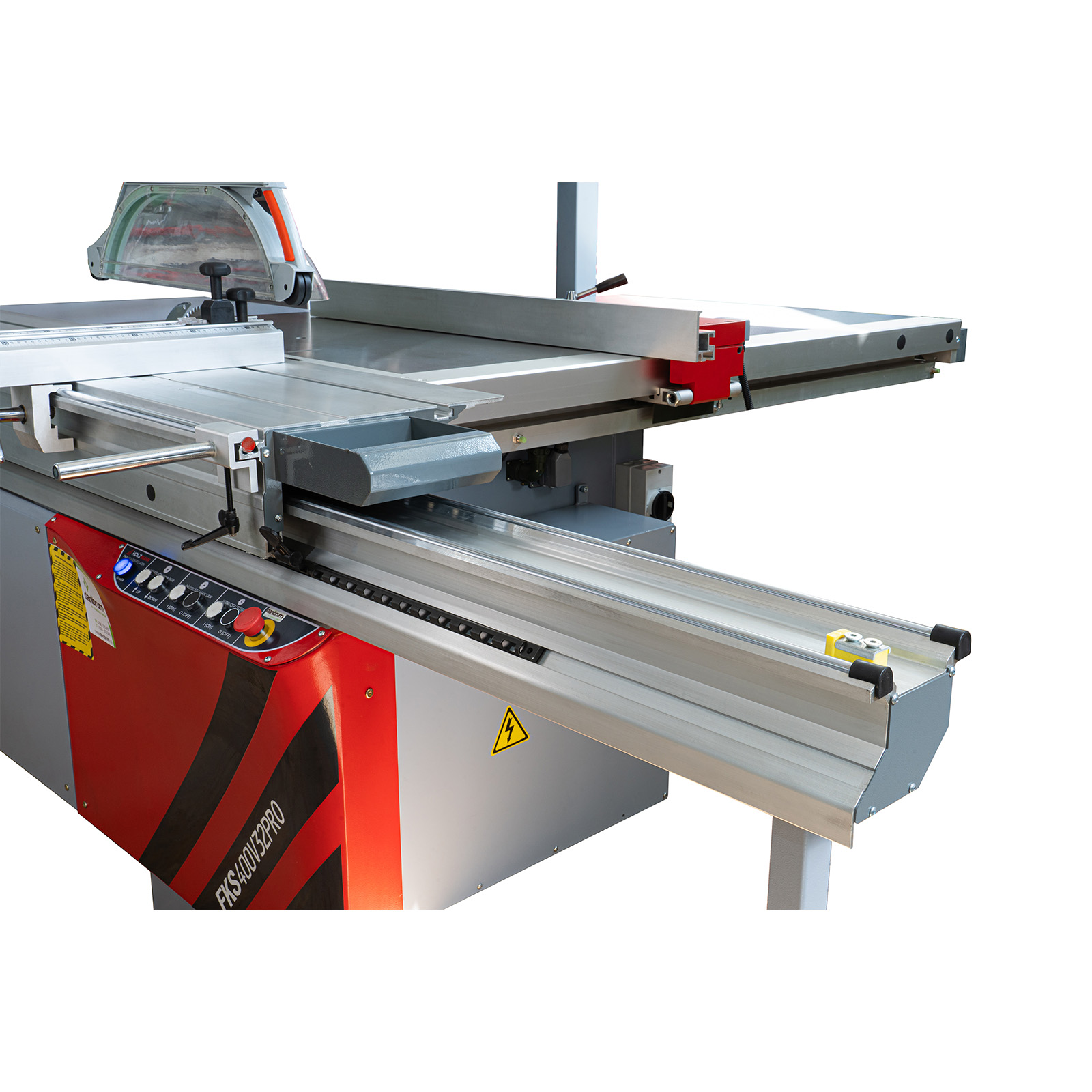

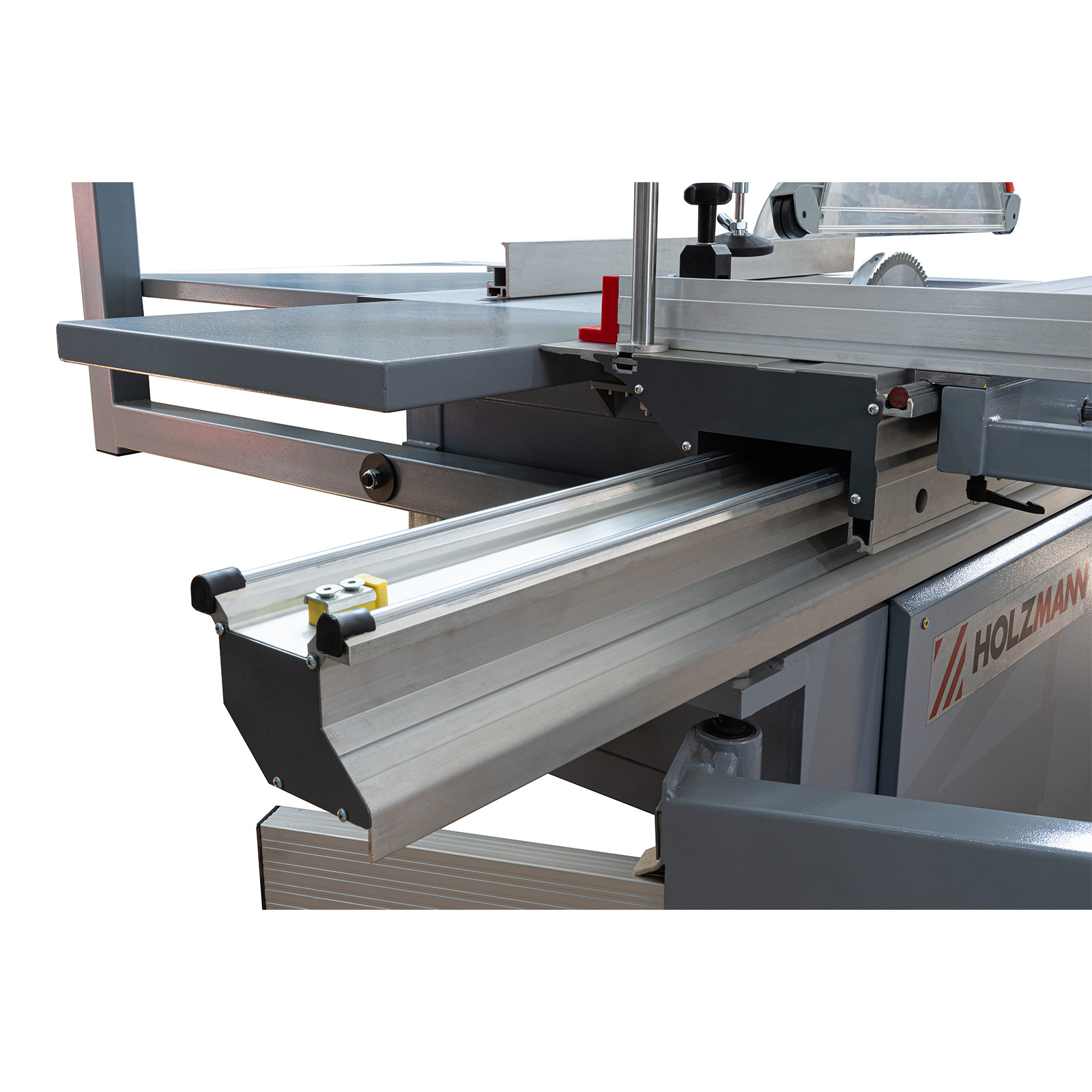

Masă mobilă profesională

• Masa mobilă culisează pe ghidaje cilindrice din oțel tratat;
• Profilul multicameral al suportului mesei mobile conferă rezistență la torsiuni și balans;
• Culisarea lină este garantată de rolele cu profil special alături de construcția generală solidă a circularului;
• Masă mobilă din aluminiu cu suprafață anodizată ce conferă durabilitate și mentenanță ușoară a suprafeței;

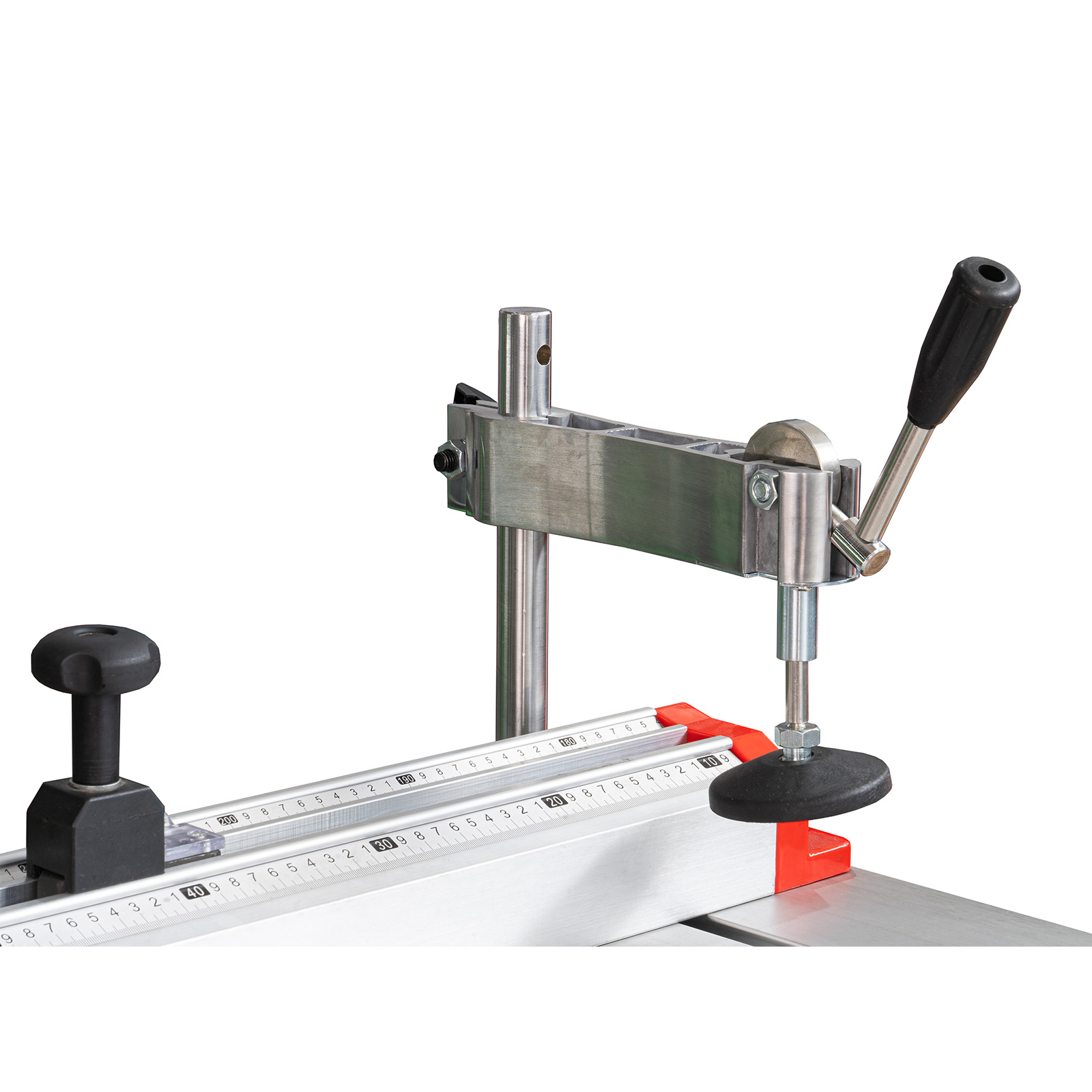

• Pe lungul mesei regăsim 2 canale ce permit montarea dispozitivelor de presare pneumatice sau a dispozitivelor de fixare cu excentric.

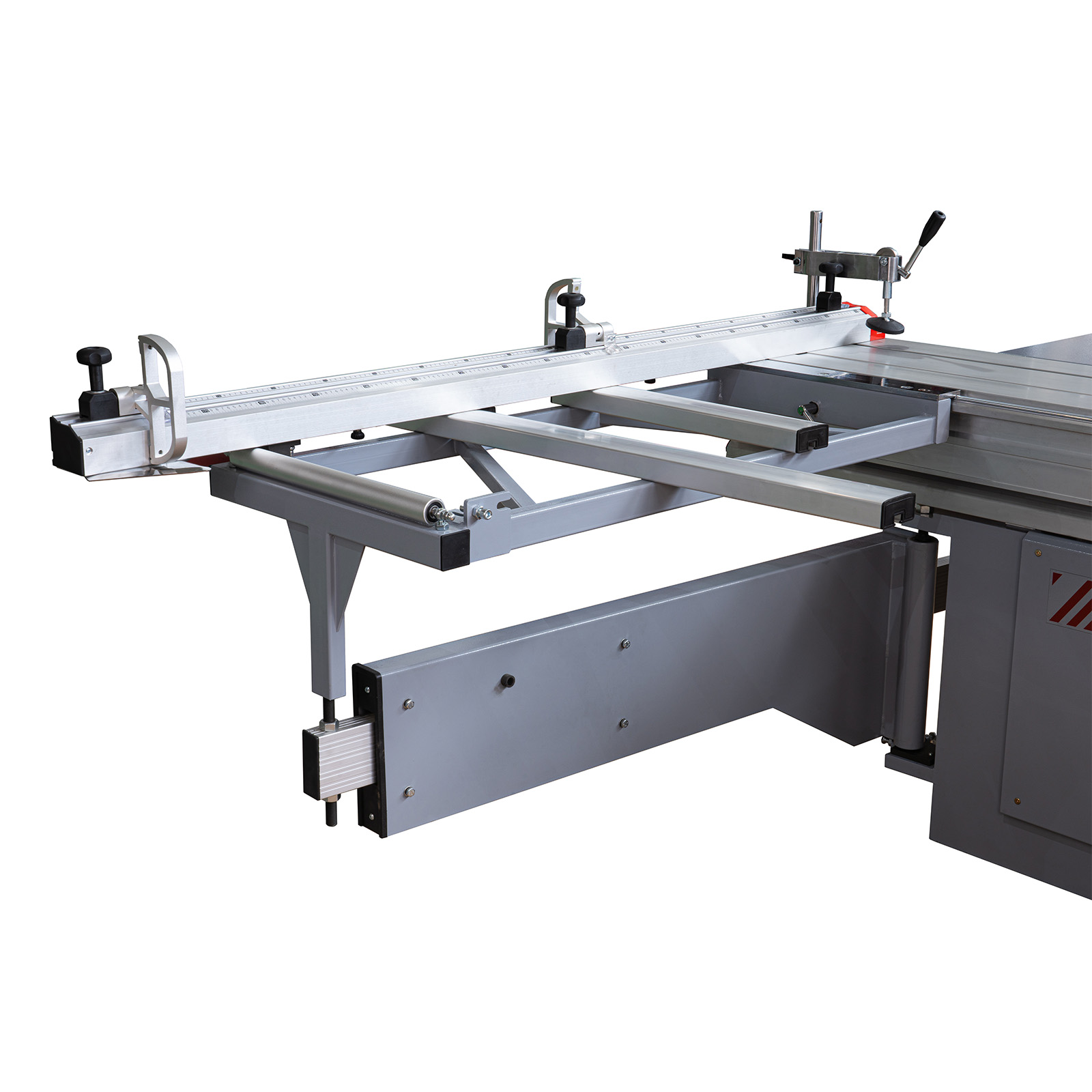

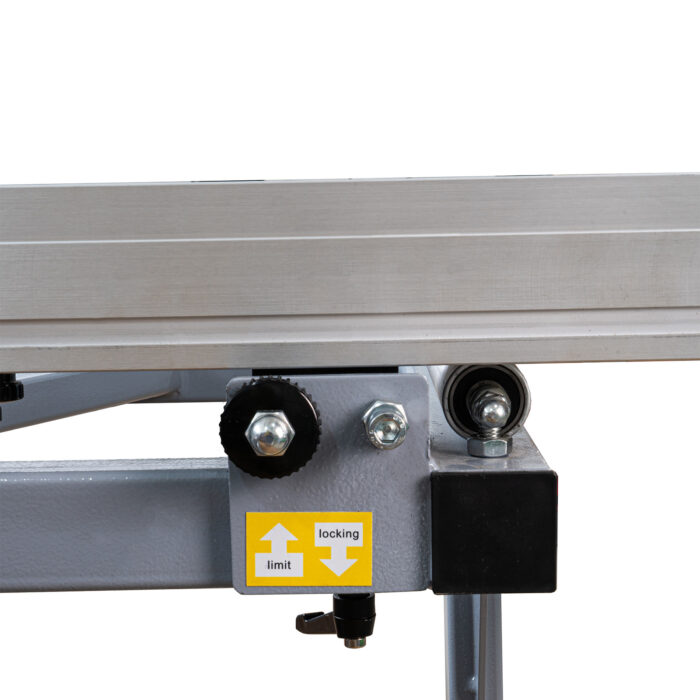

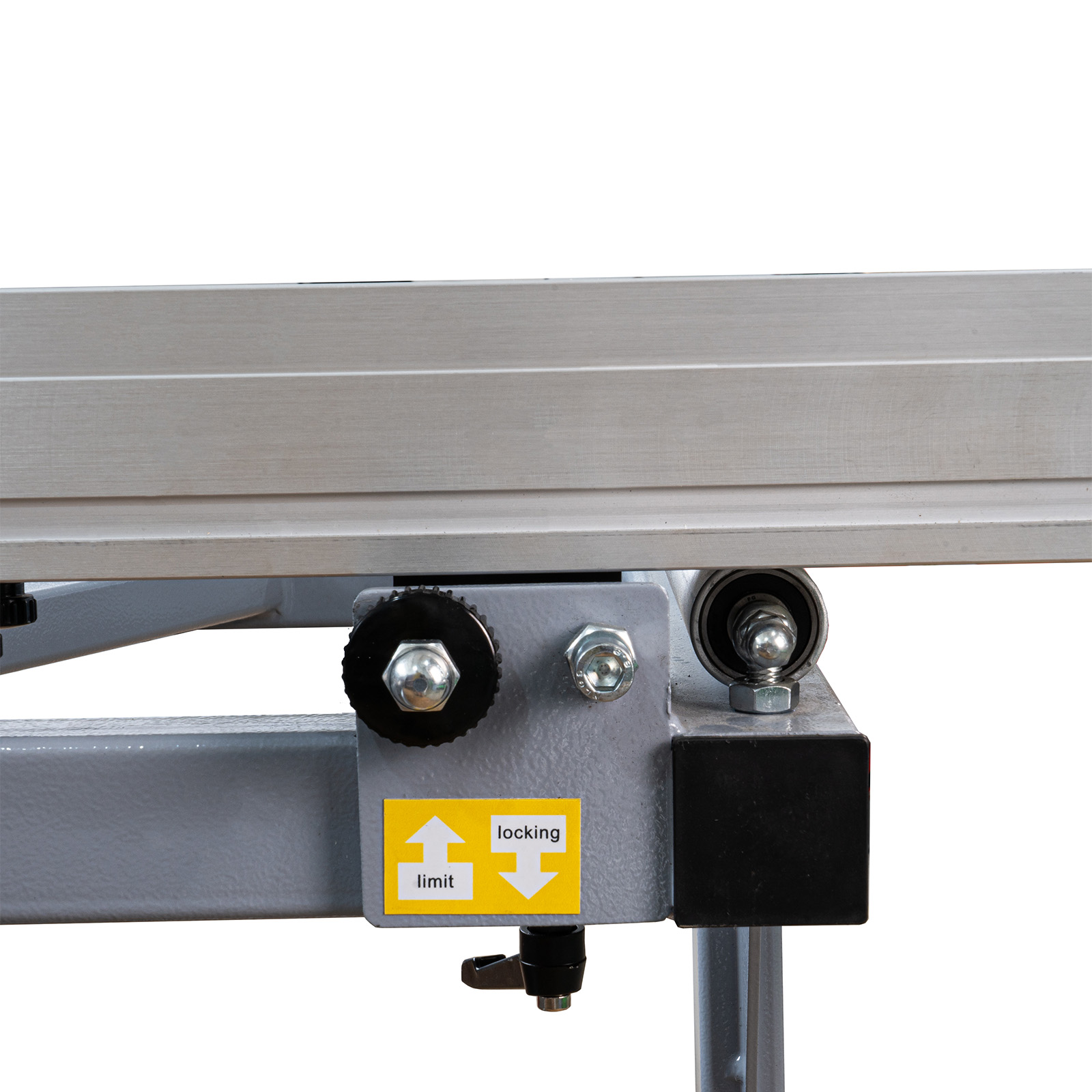

Extensie masă mobilă

• Construcție robustă cu dimensiunile de 1200 x 550 mm;
• Permite montarea riglei transversale de o parte și de alta a extensiei;
• Culisarea pe lungimea mesei mobile se realizează facil;
• Suportul de susținere rezistent;

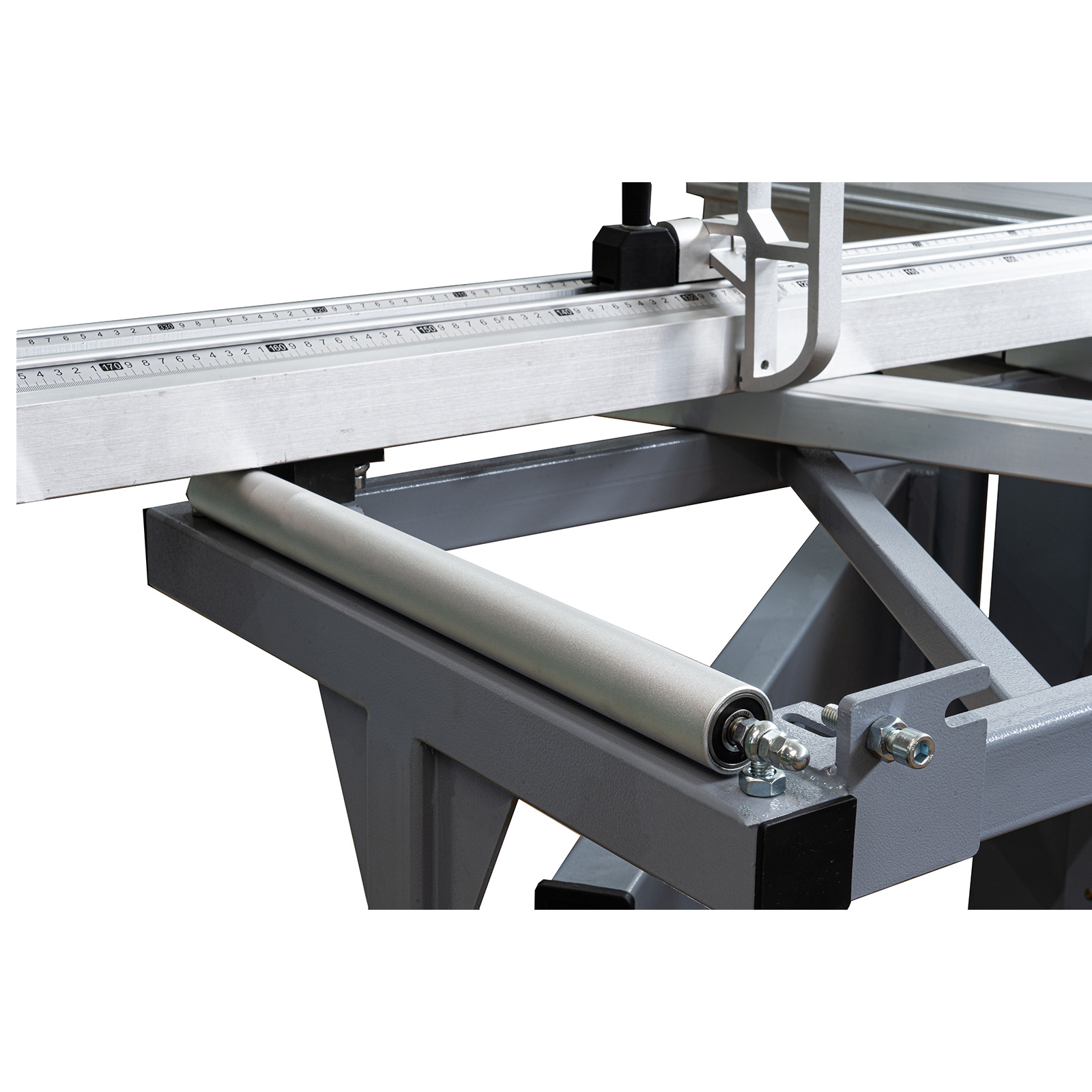

• Rolă liberă pentru facilitarea încărcării ușoare a plăcilor de prelucrat.

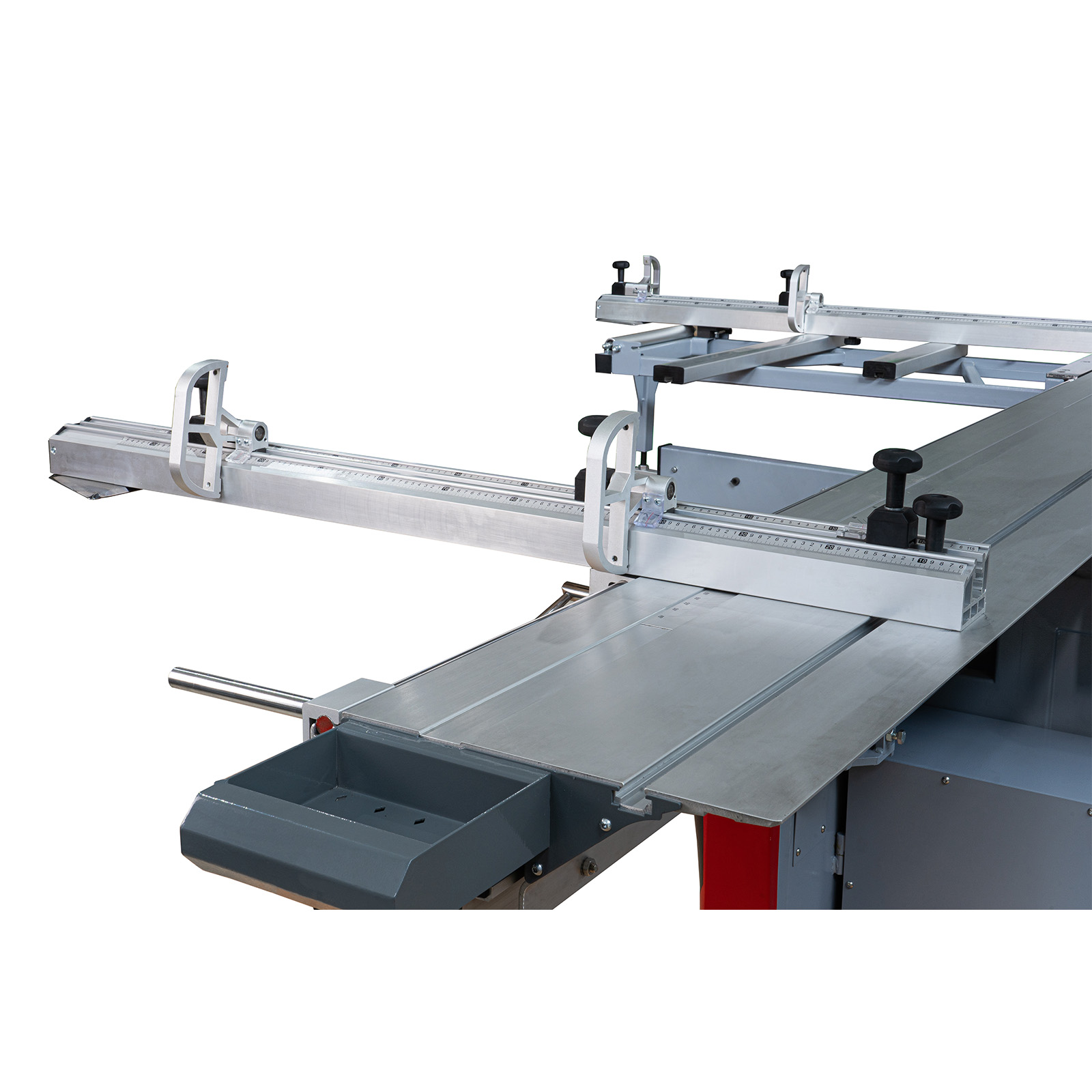

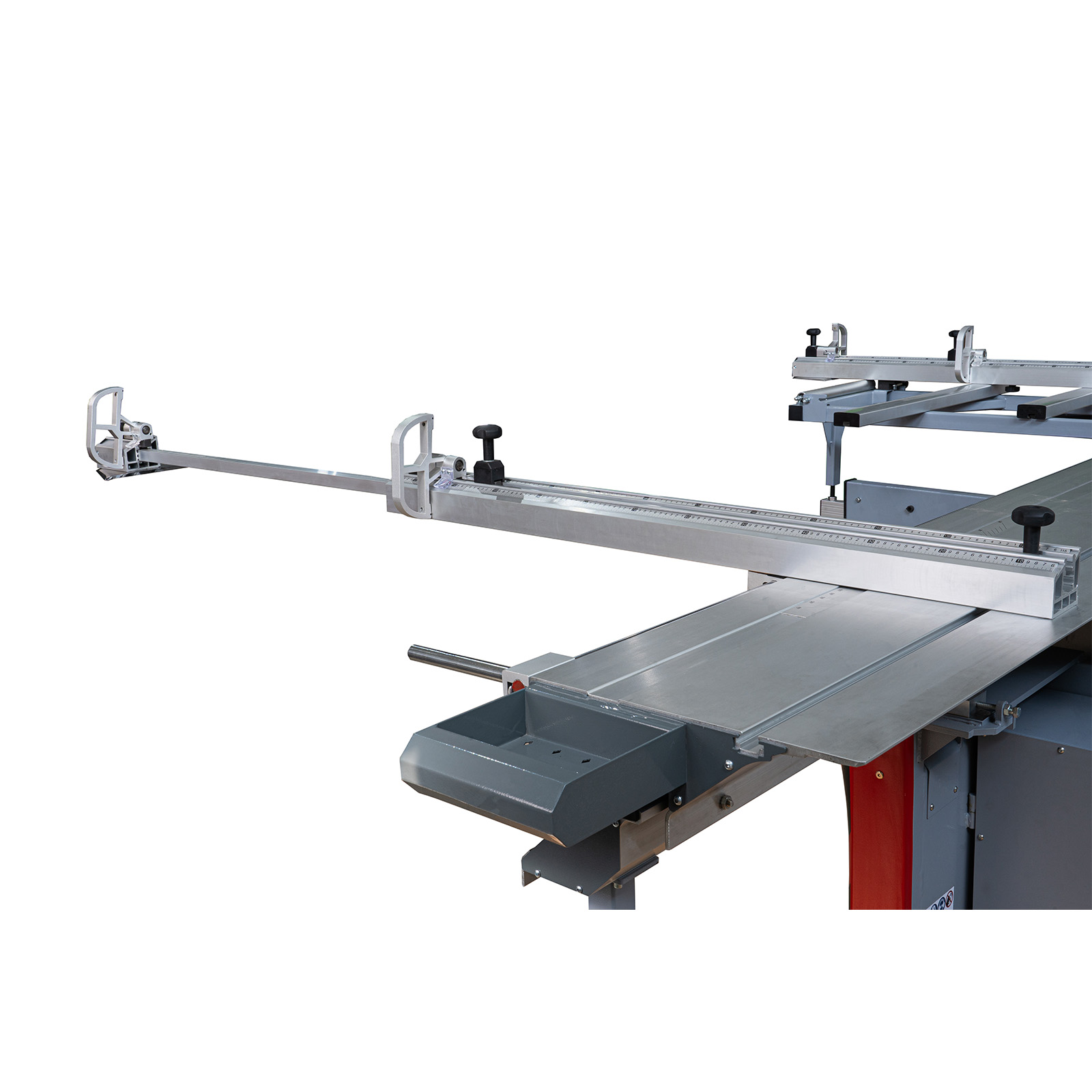

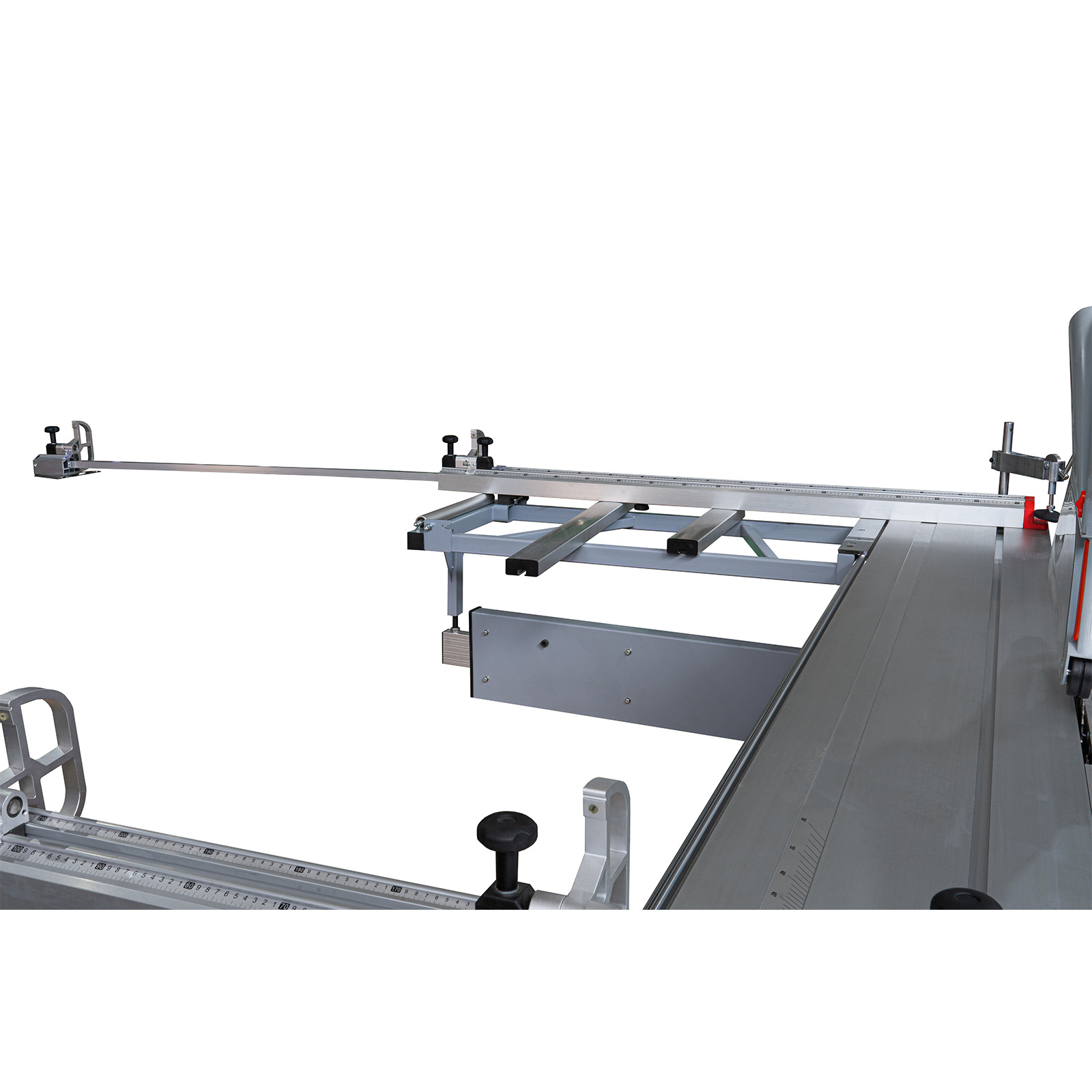

Riglă transversală extensibilă

• Rigla transversală extensibilă (1950 – 3300 mm), montată pe extensia mesei mobile;
• Aceasta poate fi montată de o parte și de alta a extensiei, avantaj ce permite prelucrarea panourilor din PAL sau MDF, dar și prelucrarea lemnului masiv;
• Construcție profesională din aluminiu.

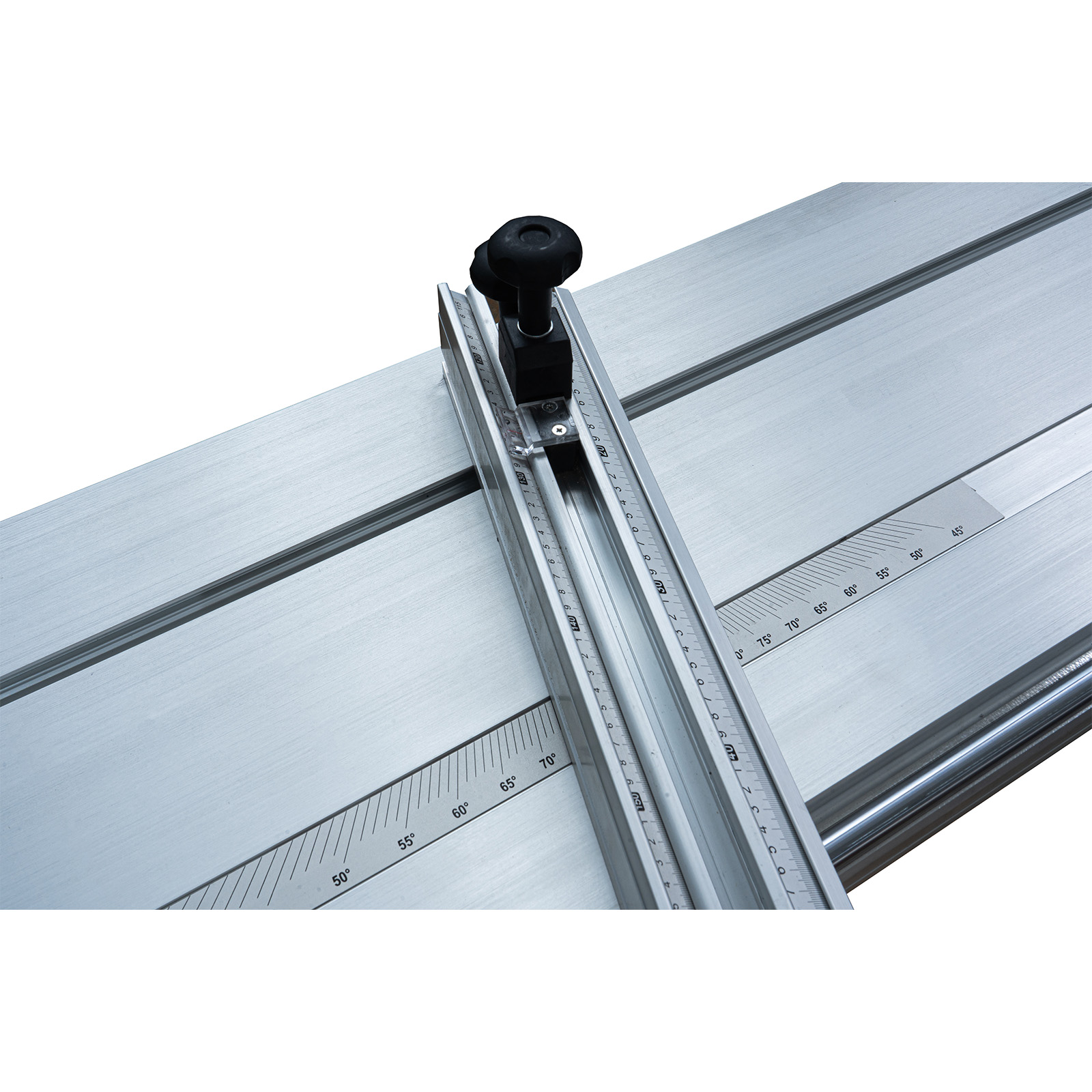

Riglă prelucrare piese mici

• Riglă masivă pentru prelucrare piese mici, cu posibilitate de extensie;
• Oferă posibilitatea de reglare la unghi, atât închis cât și unghi deschis;
• Culisează pe întreaga lungime a mesei mobile;
• Dotată cu rigle gradate milimetric și lupe de magnifiere, pentru setarea precisă a cotelor de lucru;
• Reprezintă un avantaj consistent în cazul prelucrărilor pieselor mici sau în spațiile cu dimensiuni reduse;
• Dotată cu 2 limitatori reversibili;
• Construcție din aluminiu.

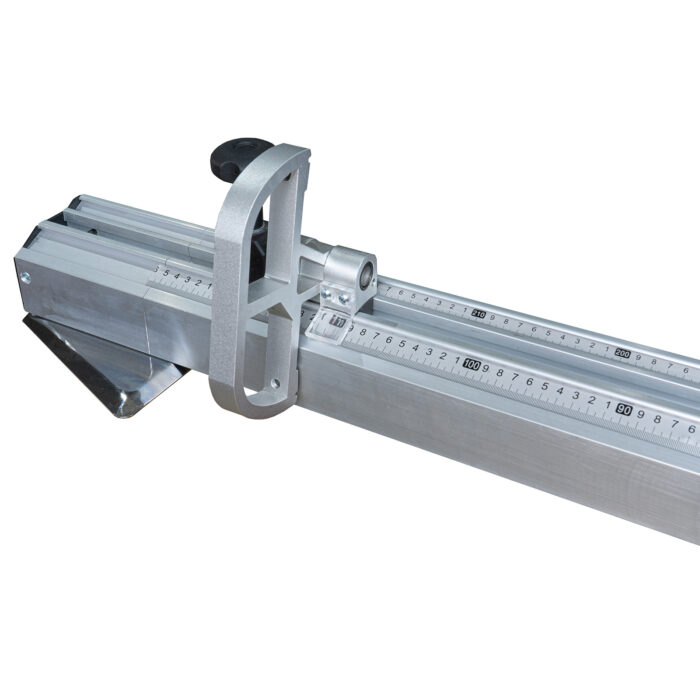

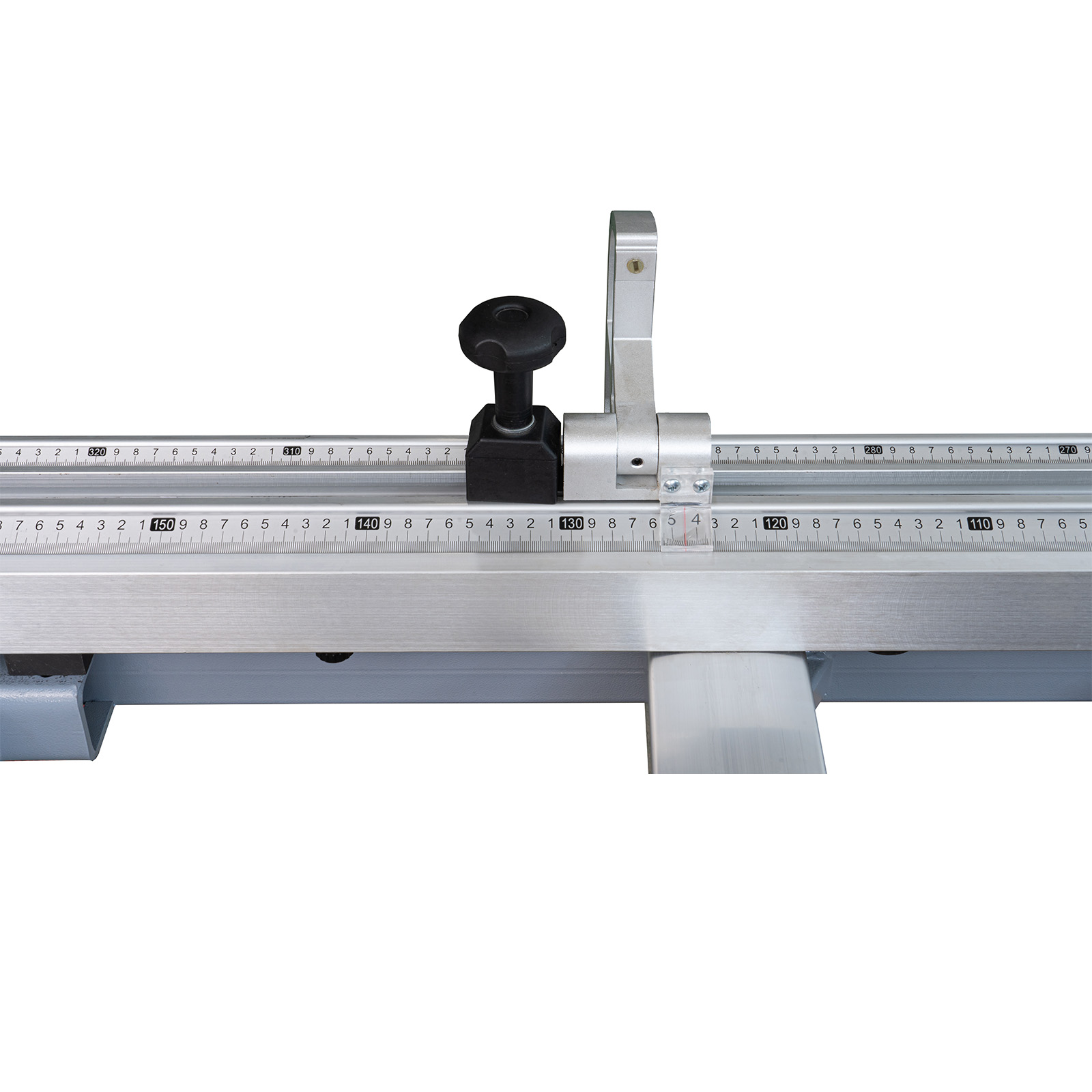

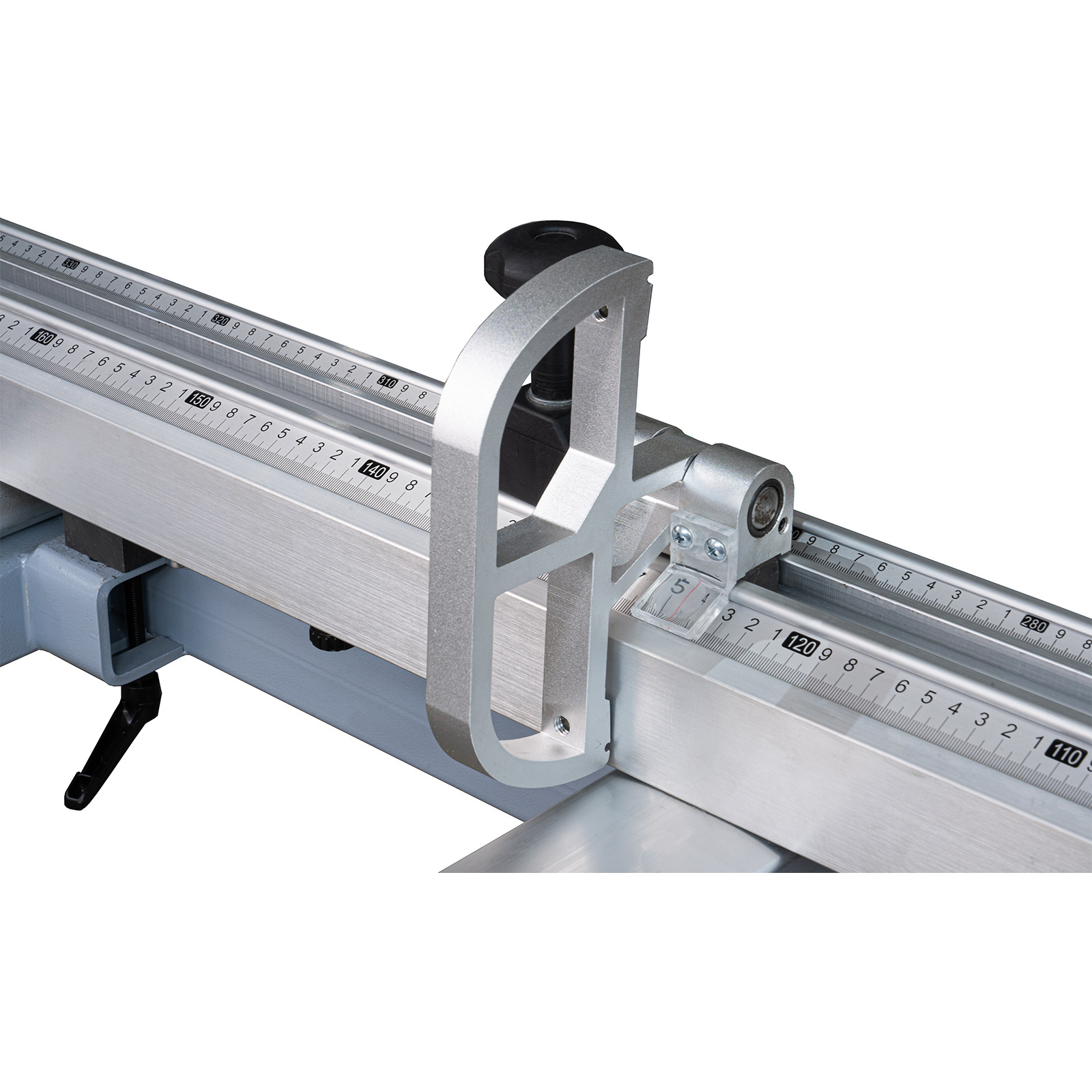

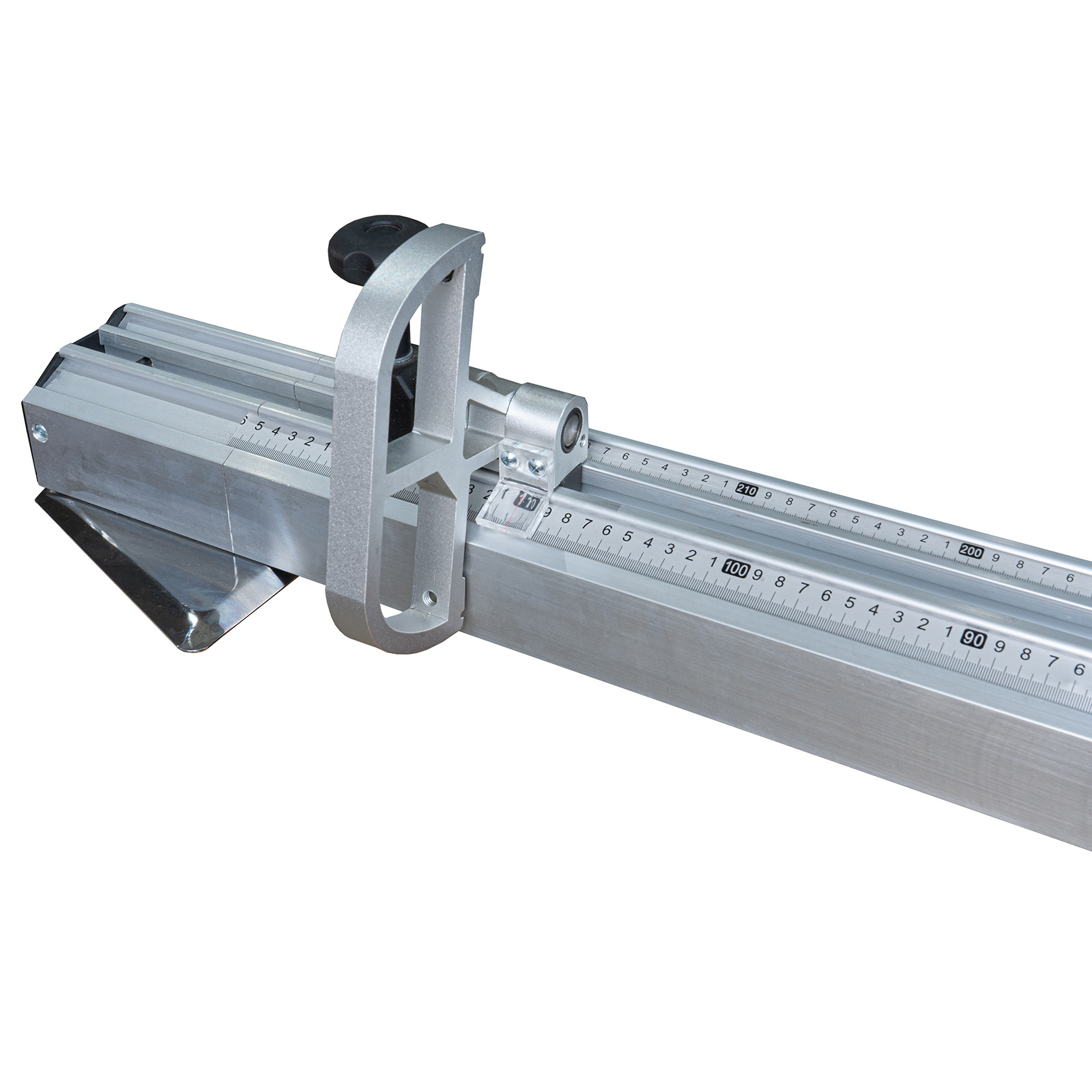

Limitatori reversibili

• Limitatori preciși cu reglaj milimetric și poziționare sigură;
• Fiecare limitator dispune de lupă de magnifiere;
• Prezintă stabilitate în utilizare și precizie în poziționare.

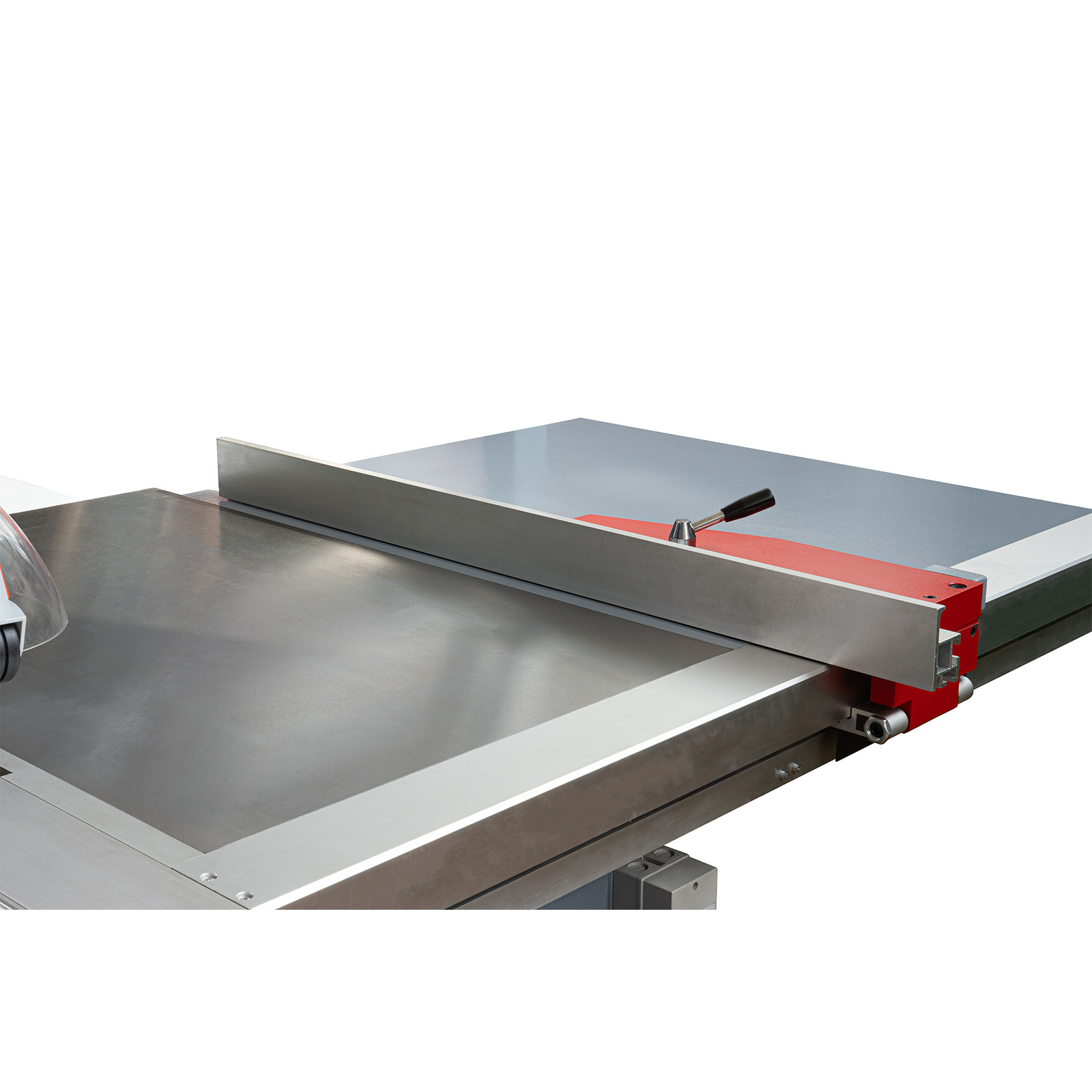

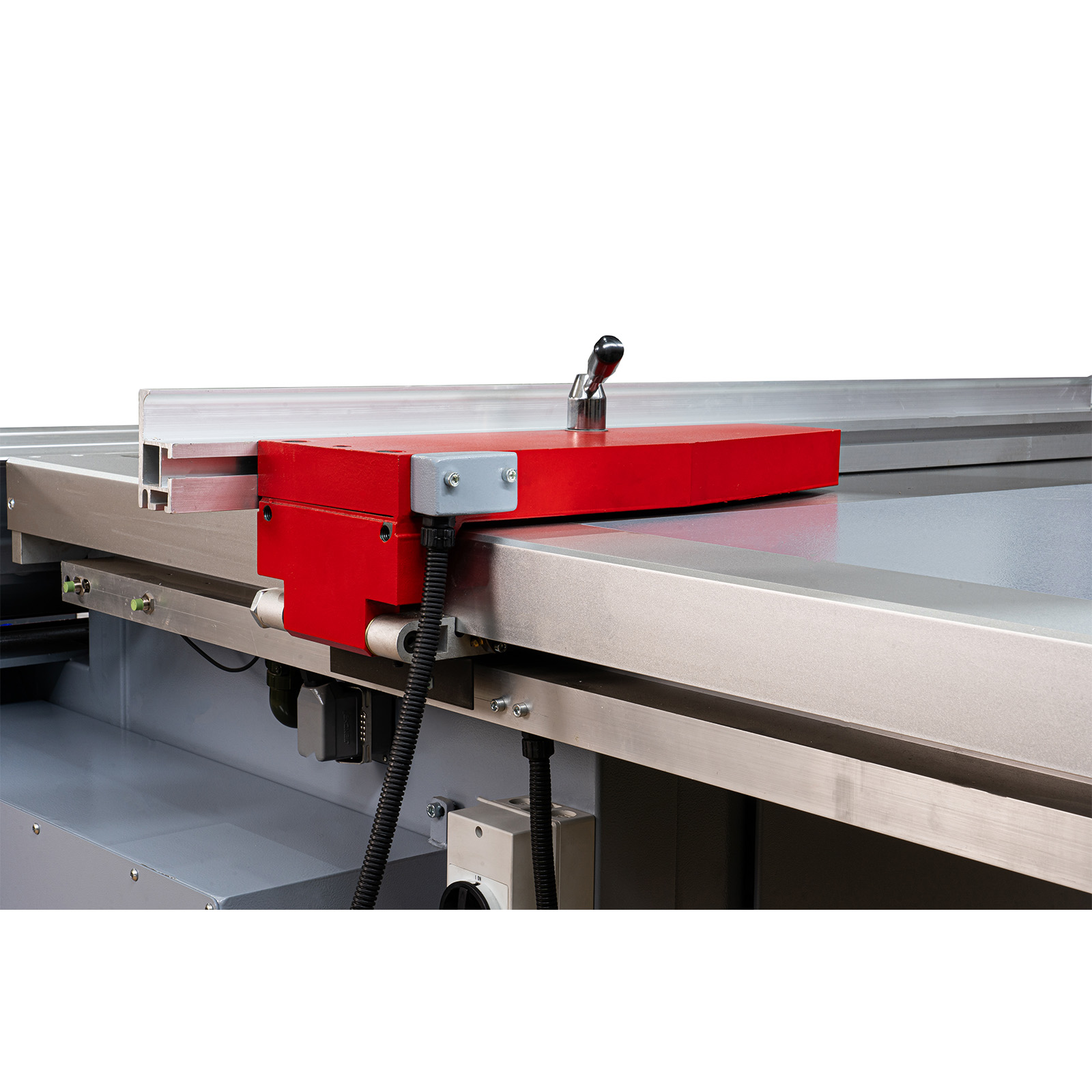

Riglă paralelă automată

• Rigla paralelă automată ce permite poziționarea precisă prin intermediul unui servomotor;
• Cotele se introduc în interfața touch-screen, iar rigla se deplasează automat la apăsarea unui singur buton;
• Pentru cotele sub 153 mm, rigla se deplasează doar cu intervenția operatorului, pentru a preveni deteriorarea pânzelor;

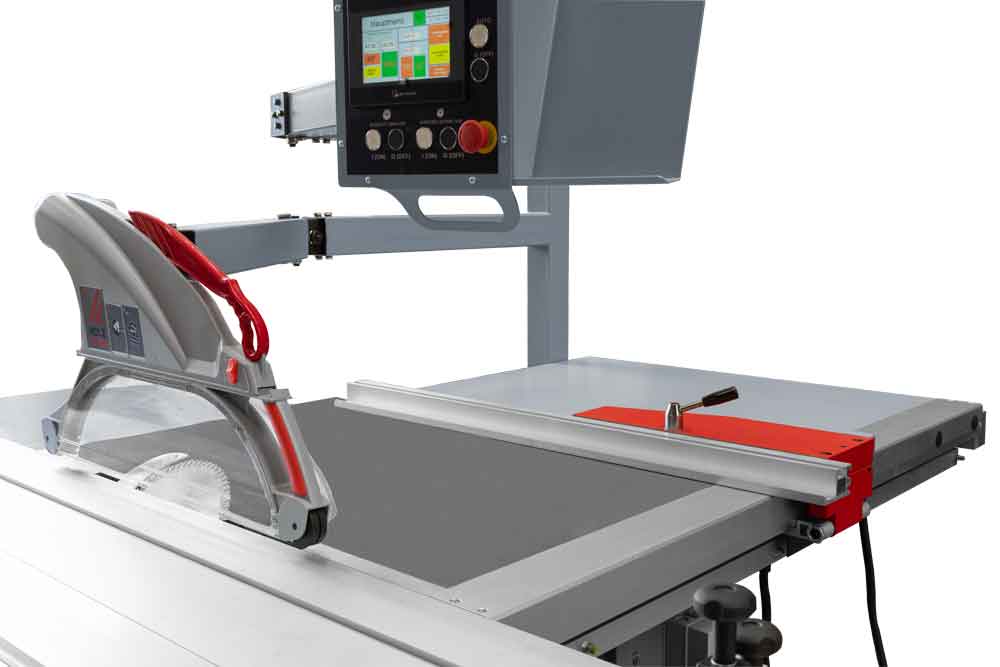

• Riglă din aluminiu, ce permite montarea atât pentru tăierea la 90^o, cât și pentru 45^o;
• Permite poziționarea precisă fără a fi necesară deplasarea operatorului peste masă pentru fiecare modificare a cotelor;

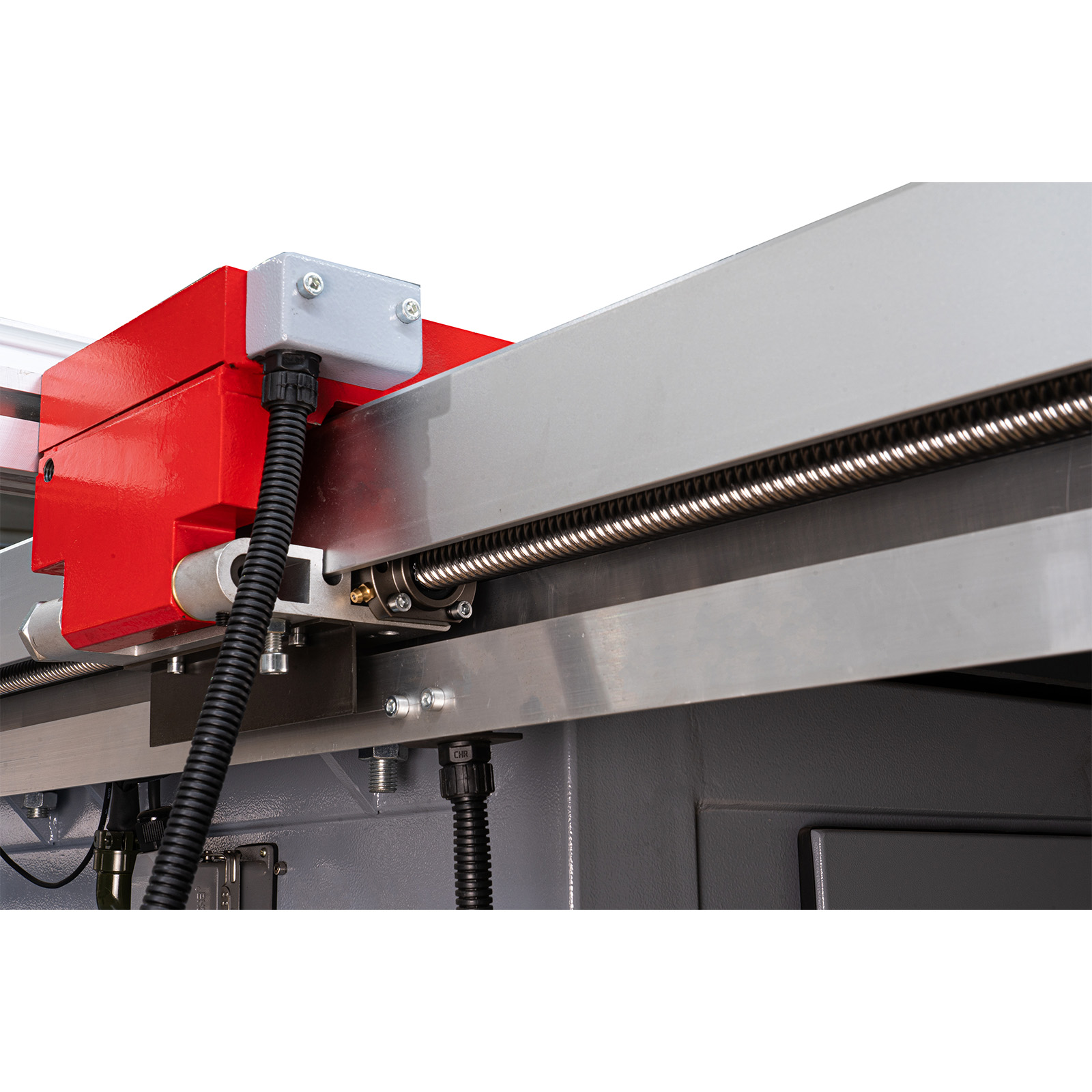

 Sistemul de culisare

• Culisarea se realizează prin intermediul unui șurub cu bile, ce asigură precizie în poziționare și mentenanță redusă;
• Întreg ansamblul are o structură solidă, pretabilă unui flux de lucru ridicat;
• Elemente electrice capsulate, pentru a evita infiltrarea prafului sau rumegușului;
• Șasiul pe care culisează ansamblul este confecționat din aluminiu.

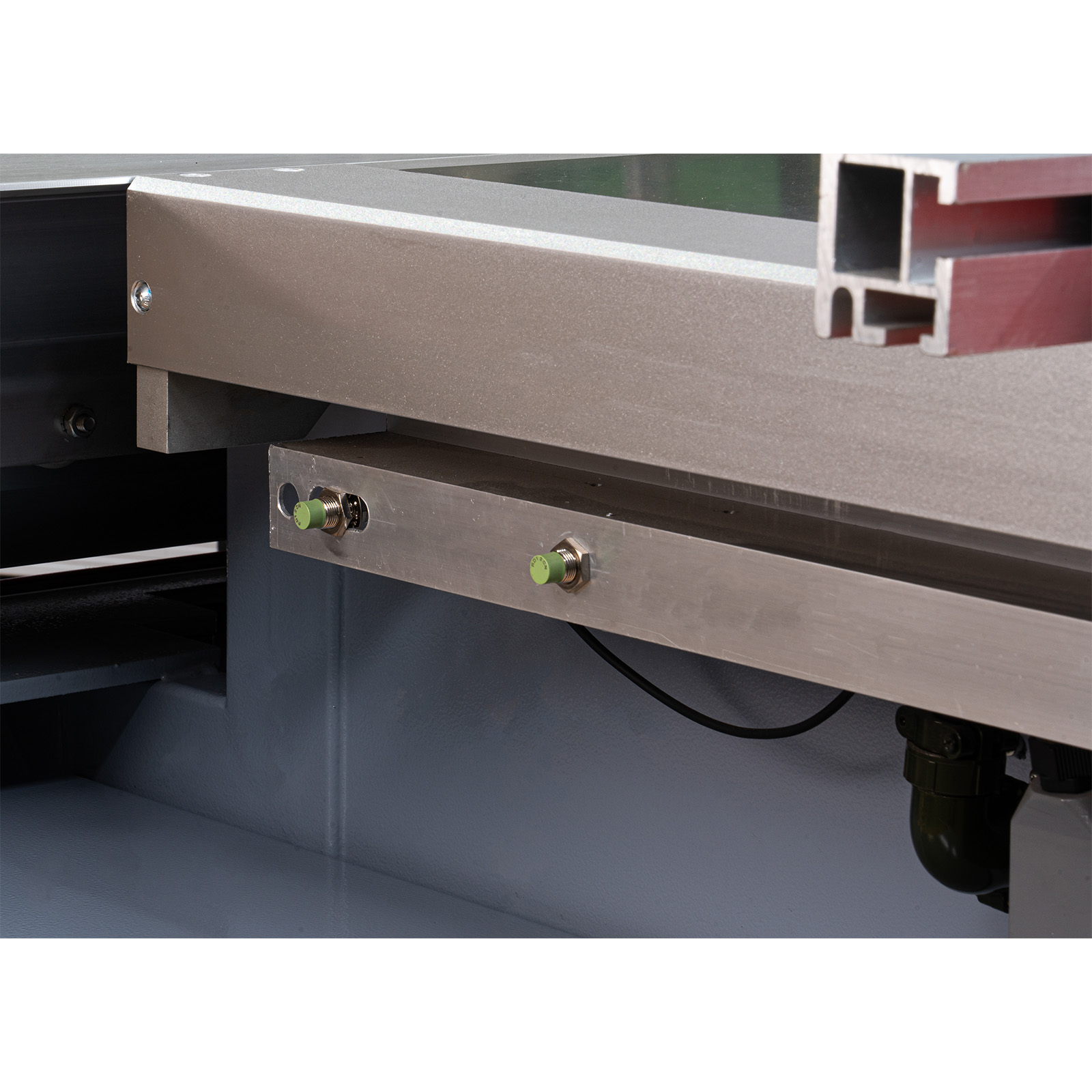

Limitatori optici de poziționare

• Limitatori optici conferă siguranță în poziționarea precisă a riglei paralele;
• Dispuși în număr de 2 bucăți în proximitatea mesei mobile, aceștia asigură trecerea de la modul de culisare automat al riglei, la modul manual («153 mm), fără a pune în pericol siguranța operatorului.

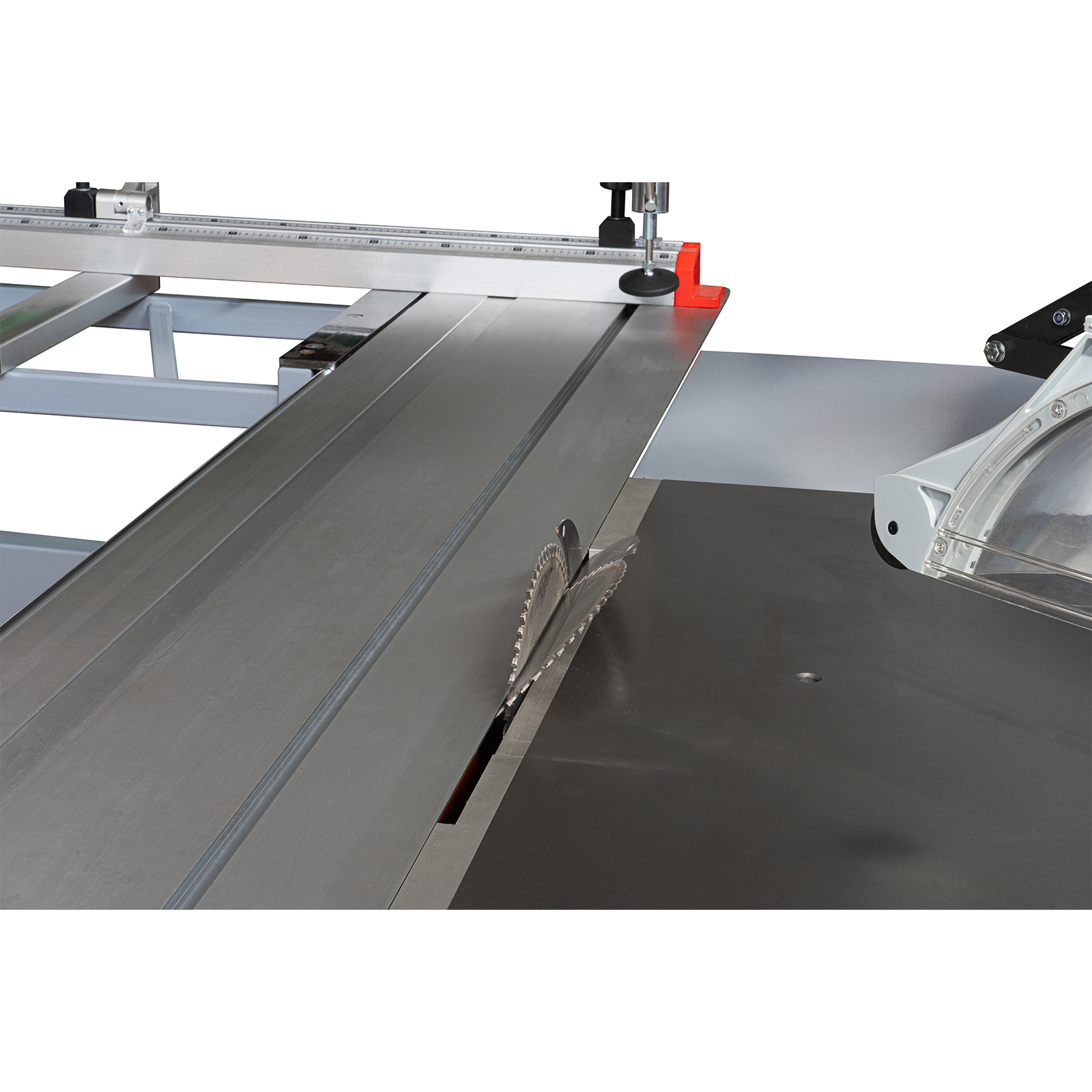

Reglare electrică la unghi

• Reglarea la unghi se realizează electric, din panoul touch-screen;
• Reglarea pe înălțime se realizează electric prin intermediul butoanelor fizice, amplasate sub masa mobilă;
• Motor principal de 5.5 kW
• Pânza incizoare urcă automat atunci când este pornită și coboară când nu este utilizată;
• Unitatea incizor dispune de motor independent de 0.75 kW;
• Reglare stânga – dreapta a incizorului;

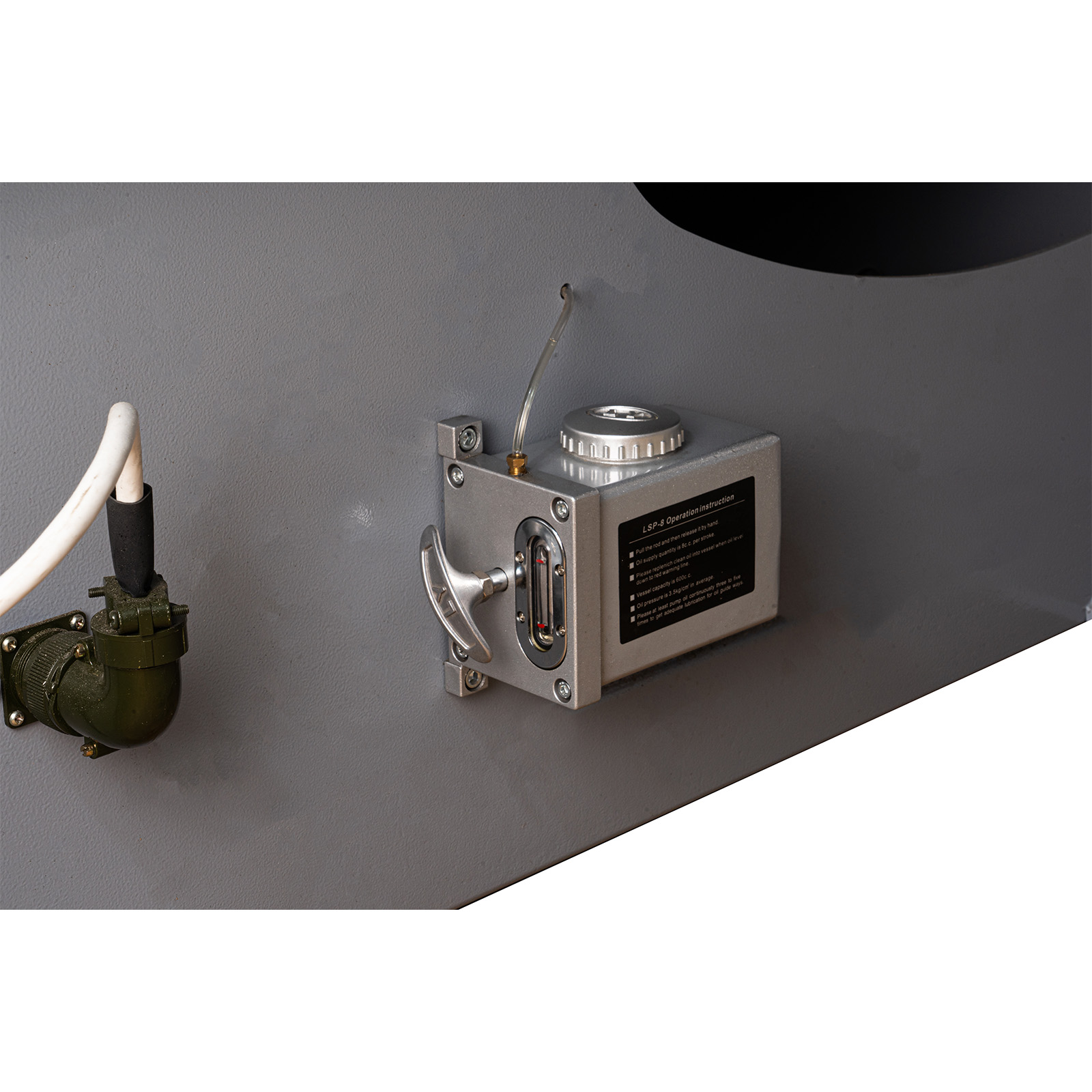

• Pompă de lubrifiere manuală, dispusă în proximitatea hotei de exhaustare inferioare;

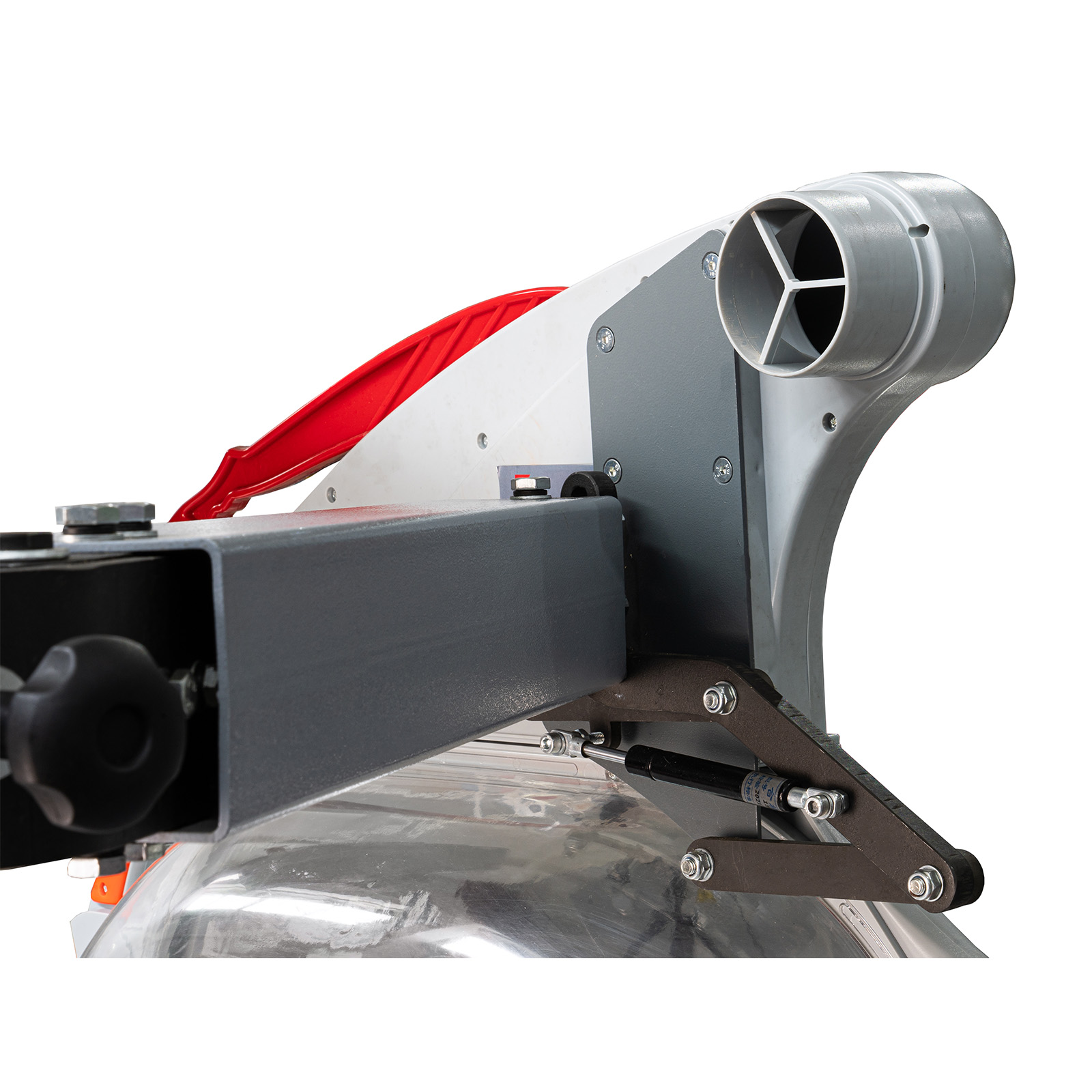

• 2 hote exhaustare cu dimensiunile: 1 inferioară x Ø 100 / 1 superioară x Ø 80 mm;

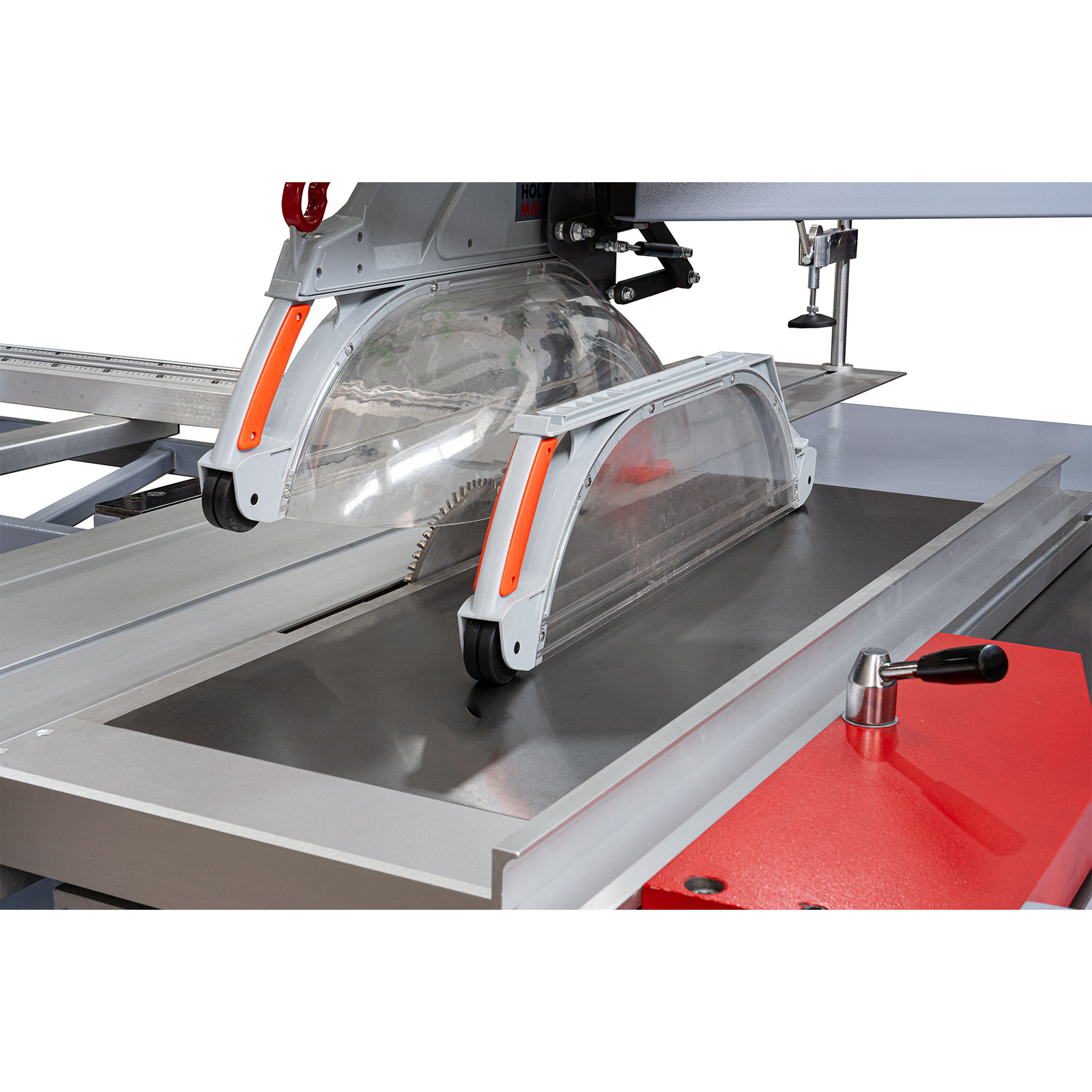

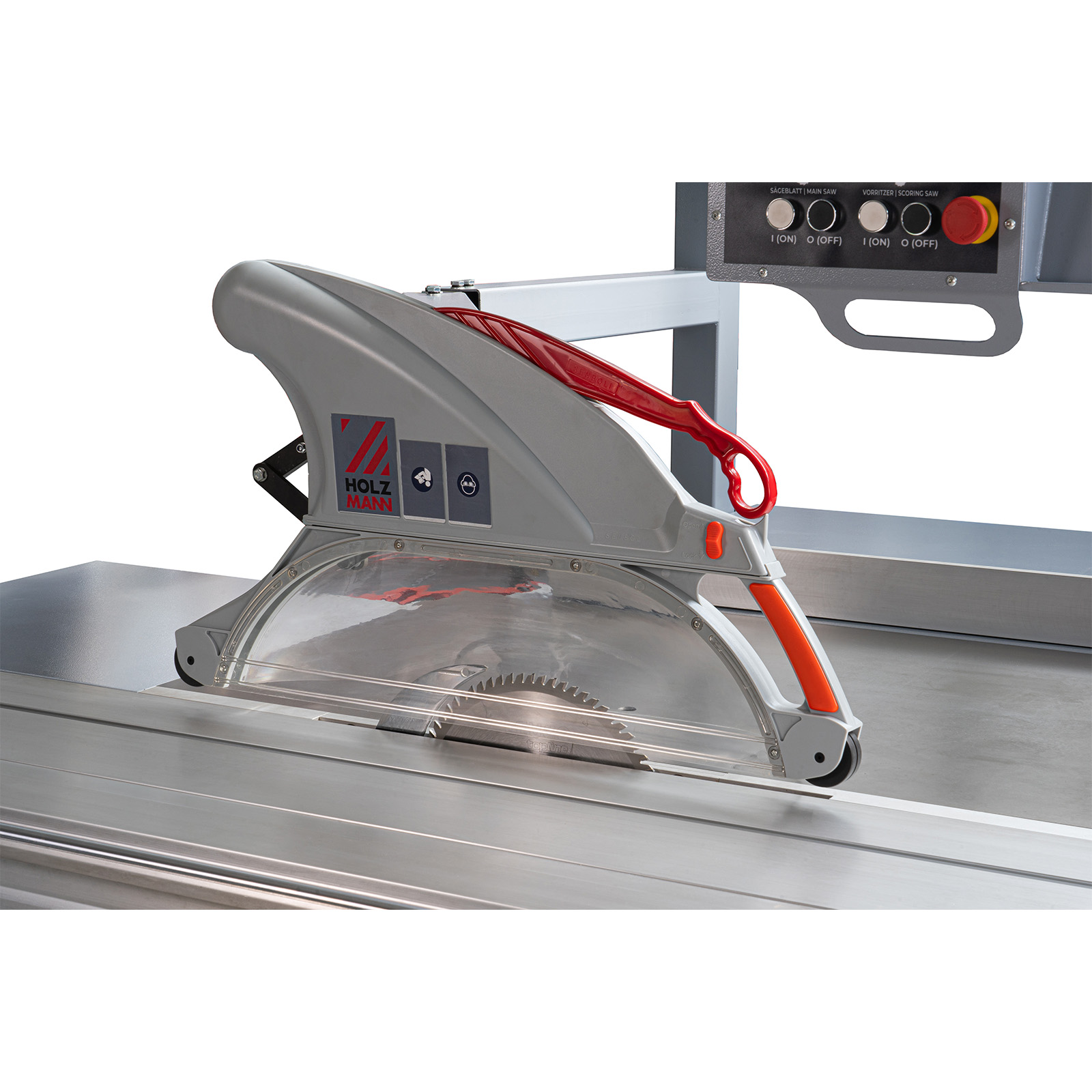

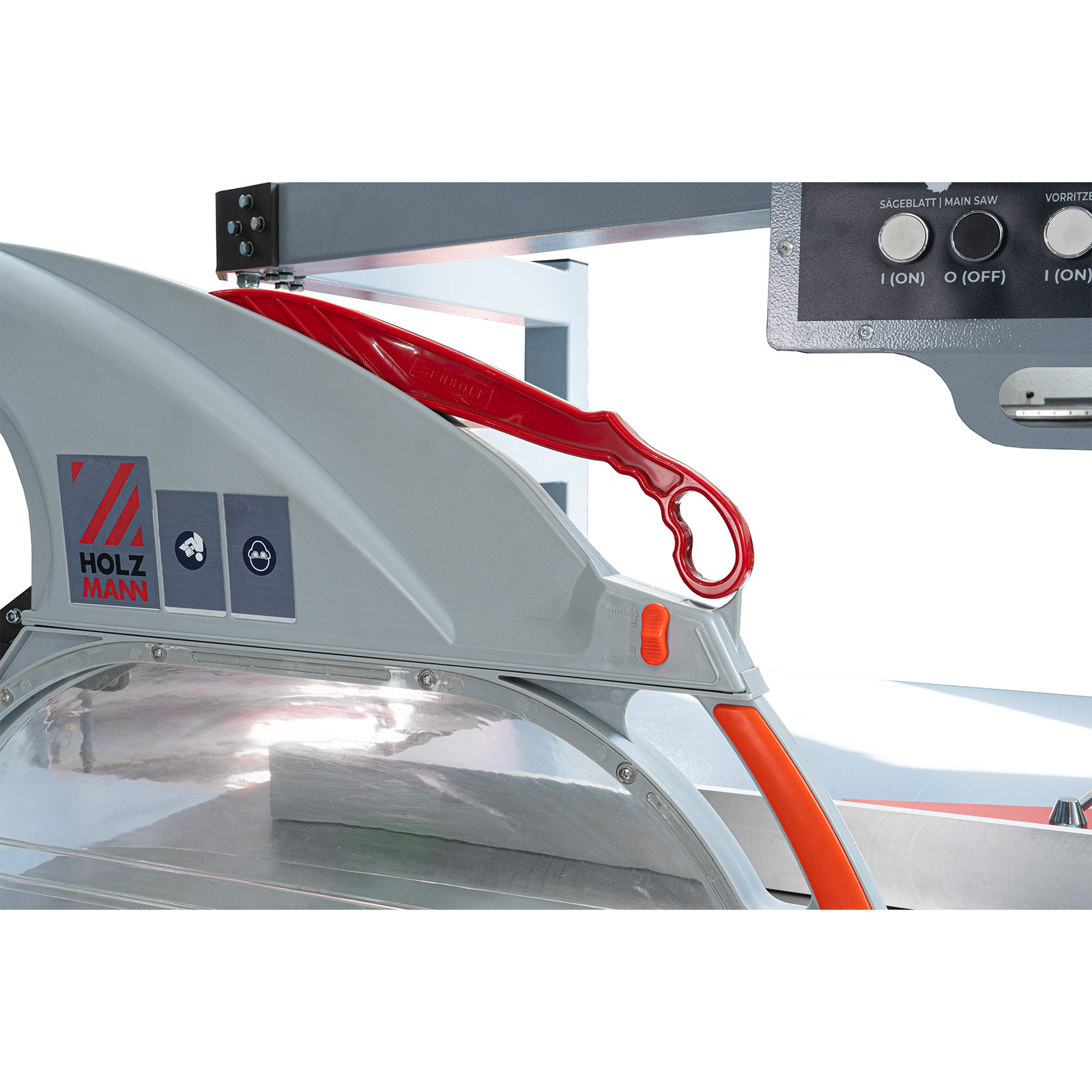

• 2 capote protecție pentru tăiere la unghi drept și pentru tăiere la unghi înclinat;
• Poziționarea capotelor este susținută de un piston cu gaz;
• Masa mobilă poate fi fixată în diferite puncte specifice.

Aplicații

Acest circular cu masă mobilă și incizor permite realizarea unor numeroase tipuri de aplicații: tăiere, debitare, spintecare, tivire, formatizare.

Exemple de materiale ce pot fi tăiate cu acest tip de circular:

Inclus în livrare: pânză principală (TCT: Ø300 x 30 x 3,2 mm T(72)) și pânză incizor (Ø120 x 20 x 3-3,8 T=2*12ES)
