Utilizat cu precădere în aplicațiile industriale, unde exploatările intense și variate solicită un nivel de performanță ridicat și capacități software profesionale de gestionare a proiectelor.
Acest router cu masă plină este proiectat pentru a optimiza producția dvs. cu designul său robust și capacitățile de înaltă eficiență, garantând că fiecare tăietură este executată cu o atenție meticuloasă la detalii.
Ideal pentru ateliere medii – mari și aplicații industriale la scară largă deopotrivă, această mașină transformă materialele brute în proiecte finite cu ușurință și precizie.
- Cadru masiv specific industriilor grele, de tip heavy-duty, care după tratamentele de călire, este prelucrat de utilaje CNC în 5 axe, garantând precizia dimensiunilor și poziționarea exactă a componentelor ce urmează a fi montate;
- Motor de frezare de 9 kW cu răcire pe aer și sistem automat de schimbare de scule cu 12 poziții;
- În comparație cu răcirea pe aer, răcirea pe apă asigură funcționarea axului la temperatură normală, prelungind durata de viață a acestuia;
- Sistemul de schimbare de scule este controlat servo și poate acomoda 12 scule de tăiere;
- Funcții de prindere și împingere a materialului, facilitând conectarea directă la platforma de încărcare și transportorul cu bandă;
- Dotat cu generator manual de impulsuri pentru a facilita manevrarea manuală sau depanarea routerului CNC;
- Componente electronice de calitate industrială, de la branduri cu renume mondial;
- Convertizor de frecvență de înaltă performanță, rezistent la interferențe puternice, economisitor de energie și ecologic;
- Sistem de transmisie cu pinion și cremalieră;
- Pompă de vacuum industrială de mare capacitate, ce garantează fixarea în vid pe masa de lucru, cu compartimentare fină și susținere uniformă;
- Construcția routerului CNC permite atașarea meselor opționale de încărcare – descărcare;
- Antrenarea pe axe este asigurată de servomotoare precise cu valoare absolută;
- Servomotor puternic de 5 kW, cu putere stabilă și constantă;
- Sistem de lubrifiere automat centralizat, care reduce necesitatea întreținerii de către operatori.
- Controllerul cu computer industrial și software-ul de operare dezvoltat independent, bazat pe sistemul de operare Windows.
Structura utilajului
- Șasiu constituit din cadre rectangulare sudate și plăci din oțel de înaltă calitate, tăiate cu laser și frezate pe mașini CNC, ce conferă întregului utilaj stabilititate și rigiditate;
- Vibrații reduse, datorate greutății mari de 2200 kg;
- Utilizare industrială – heavy-duty;
- Cadrul este conceput pentru atașarea meselor de încărcare – descărcare.

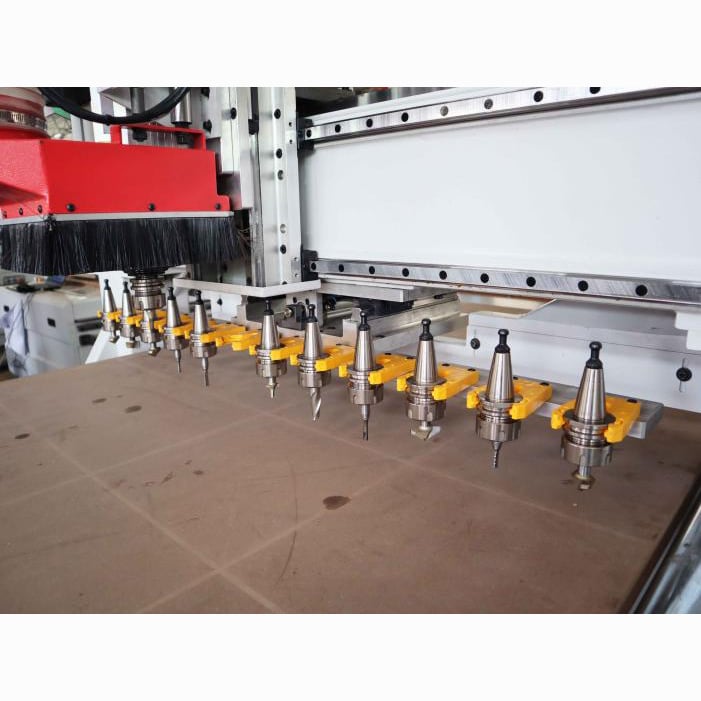

Magazie liniară de scule
- Poziționat pe portalul mobil, în proximitatea axului de frezare, ajută la schimbarea rapidă și eficientă a sculelor de frezare;
- 12 poziții, ce permit acomodarea mandrinelor de tip ER32.
Portal mobil solid
- Grinzile sunt echilibrate și călite, pentru detensionare;
- Elemente de rigidizare adăugate în interior pentru îmbunătățirea preciziei de poziționare și a rigidității;
- Lagărele pentru servomotoare beneficiază de lățime suplimentară pentru creșterea stabilității operaționale.
Sistem de lubrifiere centralizat automat
- Pompa de lubrifiere automată este utilizată pentru ungerea la intervale regulate a ghidajelor, pinioanelor și altor sisteme de operare ale echipamentului.
Servomotor pentru sarcini grele
- Cuplu mare;
- Transmisie de înaltă precizie;
- Răspuns ridicat și rapid;
- Supraîncărcare efectivă de 300%,
Ghidaje liniare industriale
- Ghidaje liniare industriale de 30 mm;
- Construcție rezistentă, cu specificații foarte bune, suprafață mare de contact și capacitate portantă puternică, ceea ce asigură stabilitate operațională în timpul prelucrării de mare viteză;
- Suprafețele de montare a ghidajelor sunt frezate plan și găurite CNC, cu mare precizie.
Masă de aspirație cu vacuum
- Masa este împărțită în 5 zone, controlate automat de supape pneumatice;
- Îmbunătățește capacitatea de fixare a plăcii, economisind totodată energie.
Lanț portcablu
- Sistem conceput pentru a ghida și proteja cablurile, permițându-le să se miște împreună cu părțile în mișcare ale mașinii.
- Acestea sunt utilizate pentru a preveni încurcarea, uzura sau deteriorarea cablurilor, asigurând o mișcare lină și sigură a acestora pe durata funcționării echipamentului.
Transmisie antrenare axe
- X: pinion și cremalieră
- Y: pinion și cremalieră
- Z: șurub cu bile
- Antrenarea pe axe se face cu ajutorul servomotoarelor
Dispozitiv măsurare sculă frezare
- Permite măsurarea frezelor cu precizie foarte mare;
- Repetabilitate de 0.002 mm
ACCESORII OPȚIONALE
Masă încărcare
- Masă automată de încăcare material
- Prinderea panourilor se realizează prin intermediul cupelor cu vid
- Eficientizare maximală a capacităților CNC-ului.
