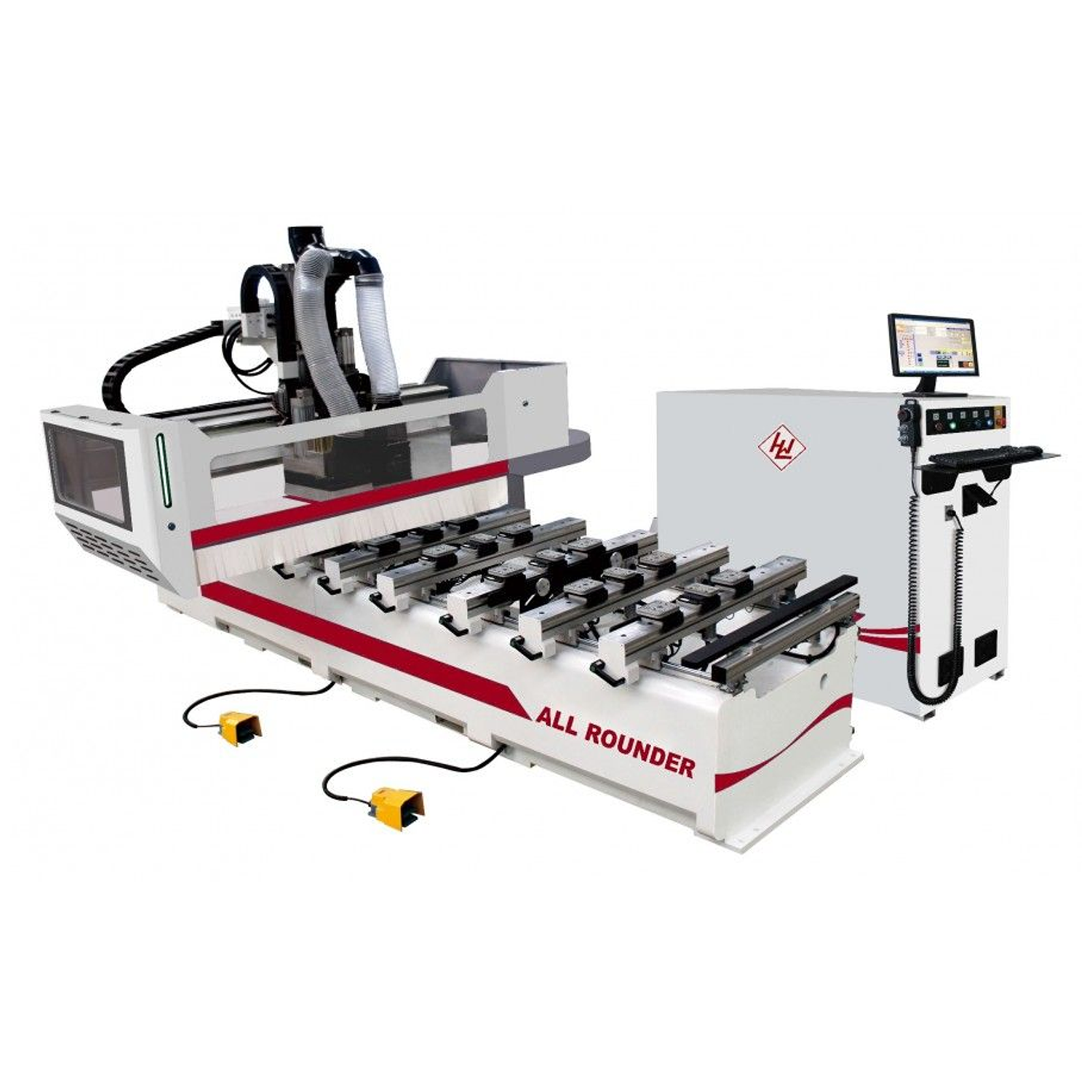

Router CNC Winter RouterMax 1230 All Rounder

Electromandrină performantă

• Electromandrină italiană HITECO 9.0 kW / HSK 63 F
• Viteză continuă ax: 0-24.000 rpm
• Viteză de deplasare: 80 m/min
• Viteză de lucru: 20 m/min

Sistem de control

• Magazie de scule cu schimbare automată tip carusel, 8 poziții
• Dispozitiv de găurire: 9 axe verticale + 6 axe orizontale + unitate de tăiere
• Sistem de antrenare pe axele X și Y: cremalieră și pinion
• Sistem de antrenare pe axa Z: șurub cu bilă
• Motoare AC servo YASKAWA
• Software CAD/CAM: EXICAM (Engleză)
• Controler: OSAI (Italia)
• Precizie de lucru: 0.05 mm

Masă de lucru și fixare

• Traverse din aluminiu dotate cu ventuze cu vacuum SCHMALZ, ușor de poziționat
• Opritoare laterale retractabile pneumatic pentru poziționare în X și Y
• Interfețe: Ethernet, USB, CompactFlash Card
• Alimentare electrică: Trifazat 400 V, 50 Hz
• Temperatura de operare: 0-45°C
• Pompa de vacuum: BECKER 160 m³/h

Construcție și stabilitate

• Cadrul de bază și coloana mobilă sunt sudate și rigidizate dinamic
• Stabilitate suplimentară prin ranforsări interne pentru amortizarea vibrațiilor
• Coloana de mișcare în direcția Y, iar suportul transversal se deplasează pe X și Z

Sistem de management al mișcării

• Ghidaj liniar de înaltă precizie
• Viteză maximă de deplasare: 60 m/min
• Poziționare digitală a axelor X, Y, Z
• Motoare servo YASKAWA și DELTA
• Șuruburi cu bilă fără joc și angrenaj cu pinion fără joc pe axa Y

Sistem de fixare a piesei

• 6 ventuze cu vacuum reglabile continuu pe direcția X
• 3 ventuze cu vacuum reglabile pe direcția Y
• Pompa de vacuum cu răcire cu aer, debit 160 m³/h

Tehnologie de găurire și frezare

Găurire verticală

• 9 axe independente controlate individual
• Adâncime max. de găurire: 38 mm
• Viteză: 1500 – 5000 rpm
• Motor: 2,5 kW
• Diametru max. burghiu: 20 mm
• Distanța dintre mandrine: 32 mm

Găurire orizontală

• 3 axe controlate individual
• Adâncime max. de găurire: 38 mm
• Viteză: 1500 – 5000 rpm

Unitate de tăiere (scos nuturi)

• Dispus pe axele X și Y
• Adâncime max. de tăiere: 10 mm
• Viteză: 2000 – 6500 rpm
• Suport pânză: 30 mm
• Diametru pânză: 100 mm

Electromandrină principală

• Putere: HITECO 9.0 kW
• Prindere scule: HSK 63 F
• Răcire cu aer
• Viteză: 0-24.000 rpm
• Lagăre hibride ceramice pentru durabilitate crescută
• Include pinole pentru freze cu diametrul 6, 8, 10, 12 mm

Schimbător de scule automat

• Magazie de scule tip carusel cu 8 poziții
• Schimbare automată pe direcția X
• Compatibil cu scule de frezare HSK 63 F

Control și software

• Control CNC OSAI (Italia)
• Control PLC integrat pentru gestionarea funcțiilor
• Posibilitatea programării direct pe utilaj sau pe PC
• Compatibilitate: Windows 7, 8, 10 (32-bit & 64-bit)
• Formate de cod: G code (DIN 6625), HPGL (.PLT)
• Funcții software:
  • Simulare procesare
  • Frezare rapidă plană
  • Control integrat pentru electromandrină
  • Porturi: USB, LAN, CompactFlash

Avantaje cheie

• Precizie excepțională de 0.05 mm
• Construcție robustă pentru utilizare industrială intensivă
• Automatizare avansată cu schimbător de scule automat
• Ideal pentru fabricarea mobilierului personalizat și producție de serie
