Caracteristici evidențiate
- Tehnologie patentată: Axul superior este echipat atât cu pânză orizontală de tăiere, cât și cu freză verticală, permițând realizarea de caneluri ușoare și frezări pentru benzi decorative.

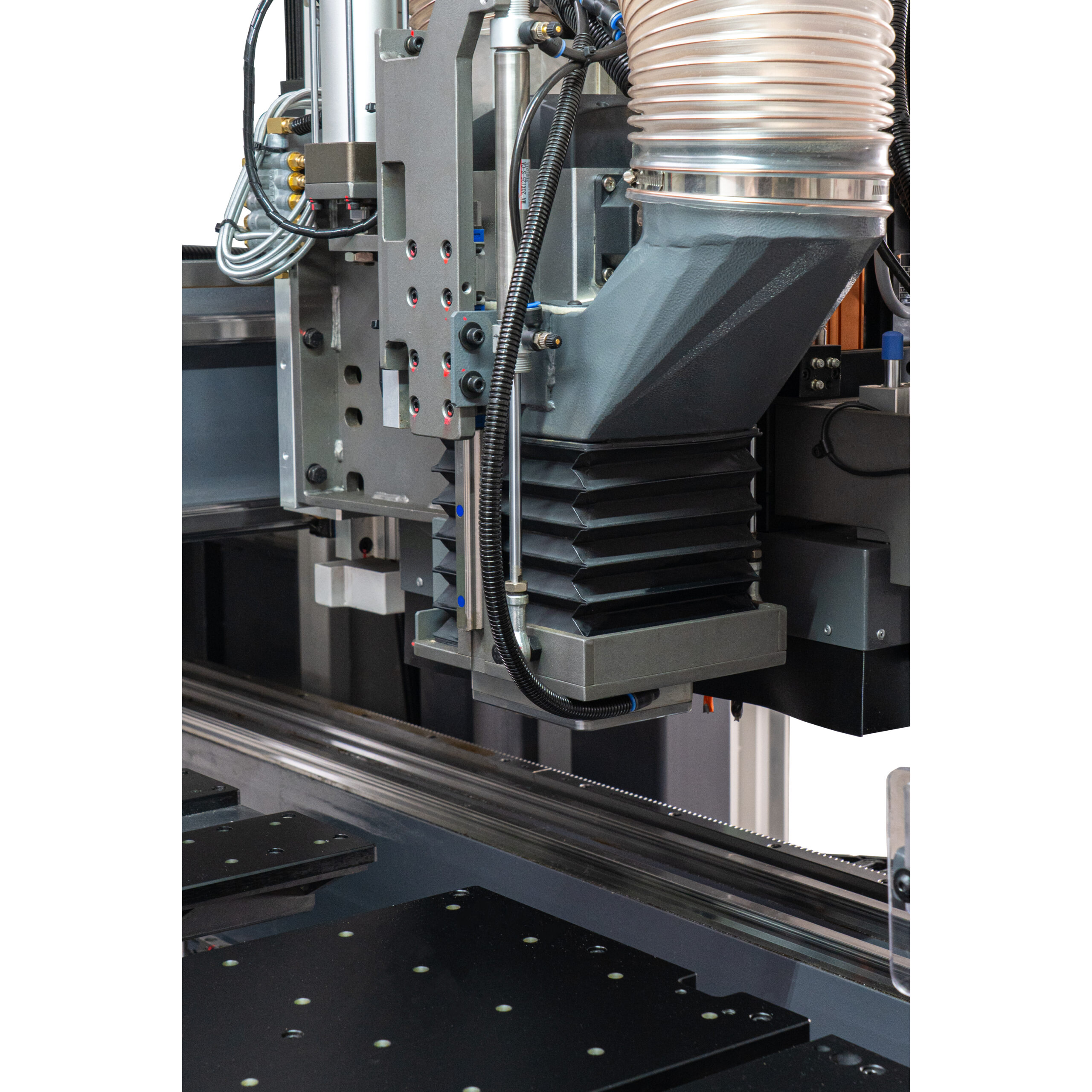

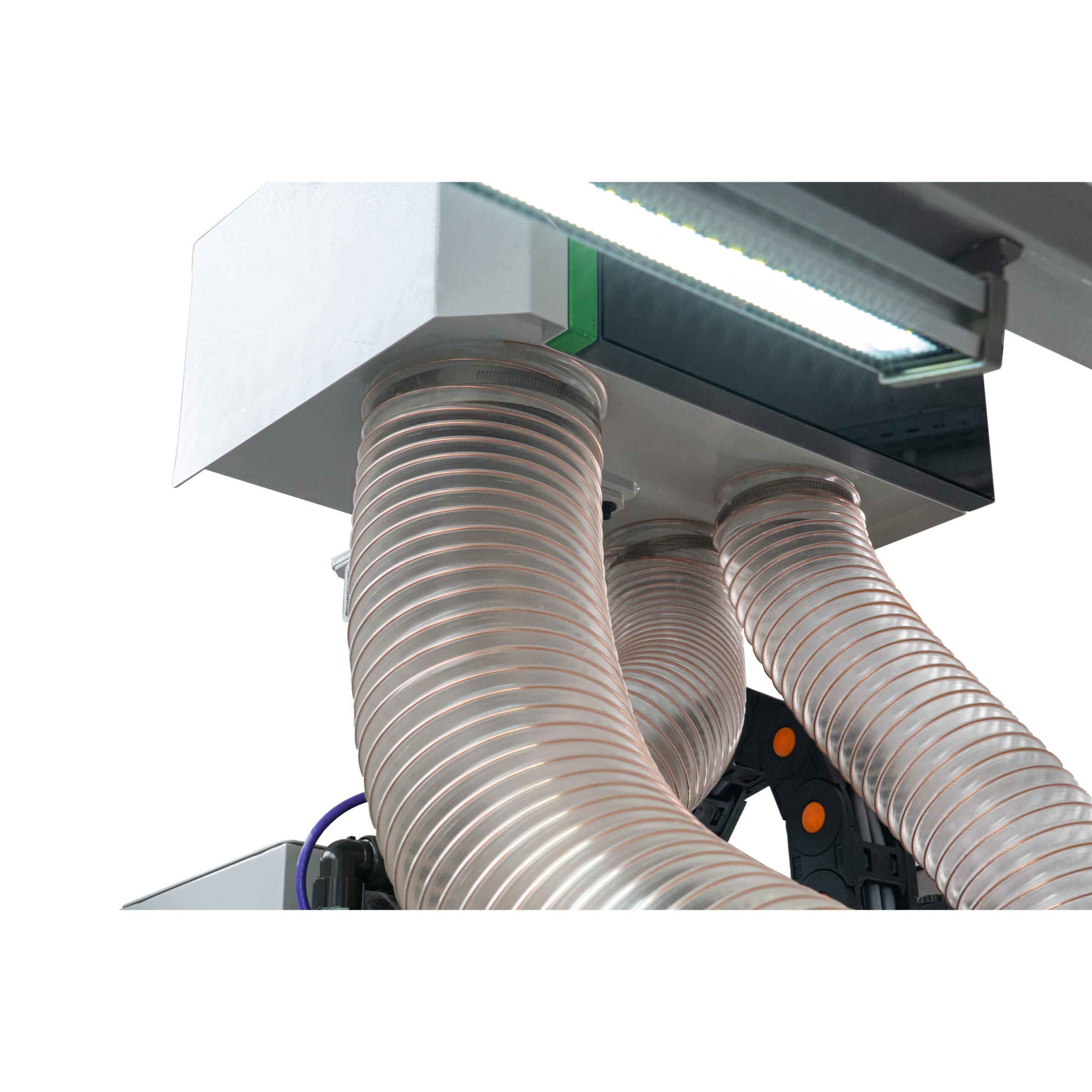

- Sistem îmbunătățit de exhaustare: O unitate suplimentară de aspirare, poziționată central pe unitatea superioară de găurire, asigură o curățare eficientă a suprafeței panoului.
- Design unic al clemei de avans: Clema mediană are o deschidere care permite găurirea panourilor de dimensiuni mici aproape de poziția de prindere. O singură clemă cu patru coloane de poziționare oferă stabilitate sporită la prelucrarea pieselor înguste.
- Sursă de aer dedicată unității de găurire: O pompă de tip booster furnizează aer comprimat independent pentru unitatea de găurire, garantând constanța adâncimii de găurire.
- Sistem inteligent de poziționare superioară: Corectează automat abaterile unghiulare, asigurând o centrare precisă inclusiv pentru panouri curbe sau în formă de evantai.
- Rezervor de aer cu presiune stabilă: Menține presiunea de lucru constantă, pentru performanță uniformă.
- Sistem inteligent de poziționare laterală: Asigură alinierea exactă a panoului pe parcursul întregului proces de prelucrare.
- Compatibilitate software extinsă: Integrare cu diverse programe de proiectare și producție.
- Marcaj automat al dimensiunilor: Sistemul se conectează cu softul de debitare și afișează grosimea cantului pe toate cele patru laturi, facilitând poziționarea corectă a panourilor.
- Funcție de simulare: Permite previzualizarea operațiunilor de prelucrare pentru a elimina erorile și rebuturile.
- Analiză Big Data: Monitorizează gradul de uzură al burghielor și notifică operatorul când acestea ating pragul prestabilit.
- Funcție de statistică a procesării: Înregistrează pentru fiecare panou (prin cod QR) informații precum ora de start, finalizare, durata și timpii de manipulare, pentru un management eficient al productivității.
- Gestionarea clară a fișierelor: Diferențiază între panourile deja procesate și cele în așteptare, evitând omisiunile.
- Sistem CNC multi-ax și tehnologie multi-canal: Permite prelucrare rapidă și complexă pe toate cele 6 laturi.
Structura utilajului
- Șasiu constituit din țevi rectangulare sudate și plăci din oțel de înaltă calitate, tăiate cu laser și frezate pe mașini CNC, ce conferă întregului utilaj stabilititate și rigiditate;
- Vibrații reduse, datorate greutății mari de 2000 kg;
- Utilizare industrială – heavy-duty.

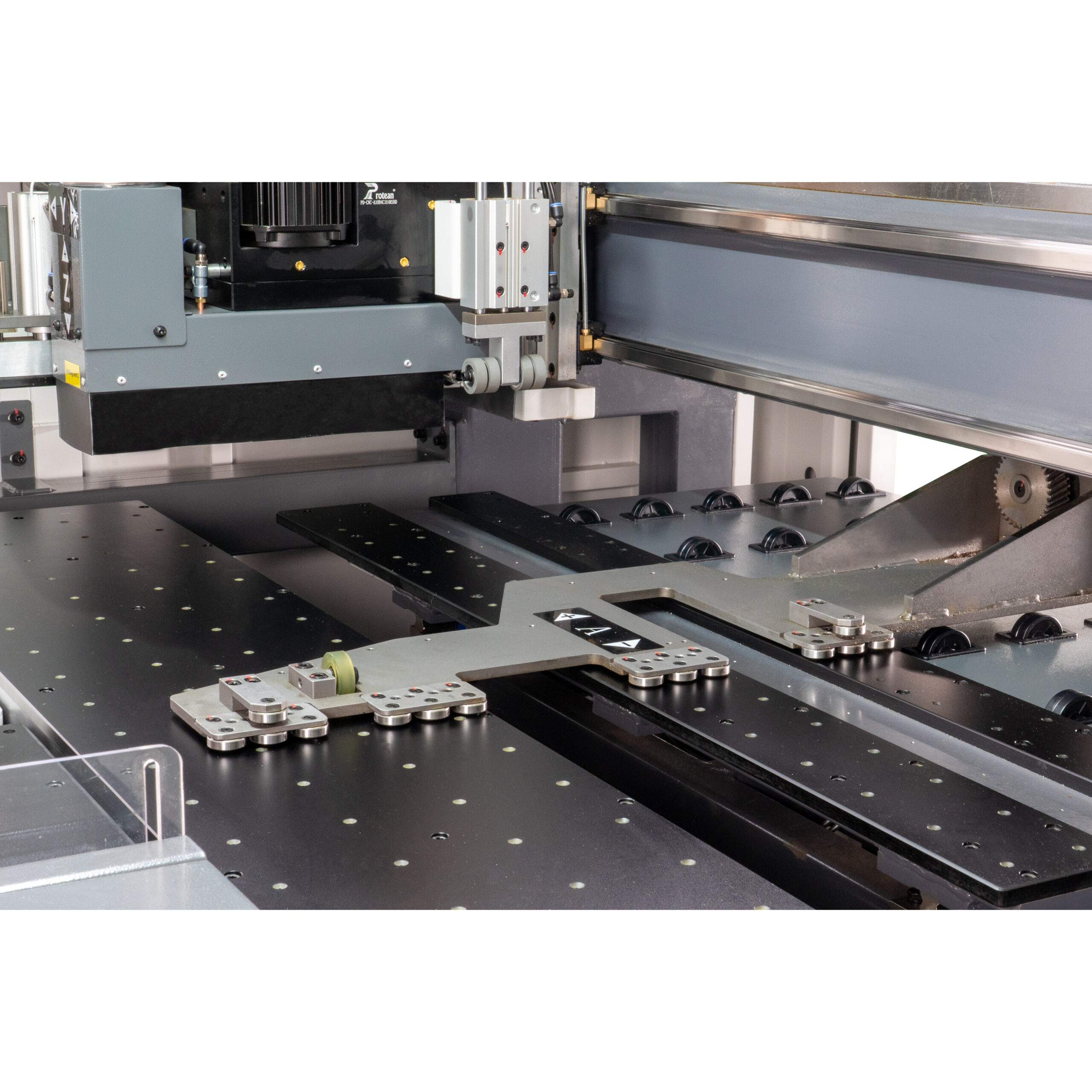

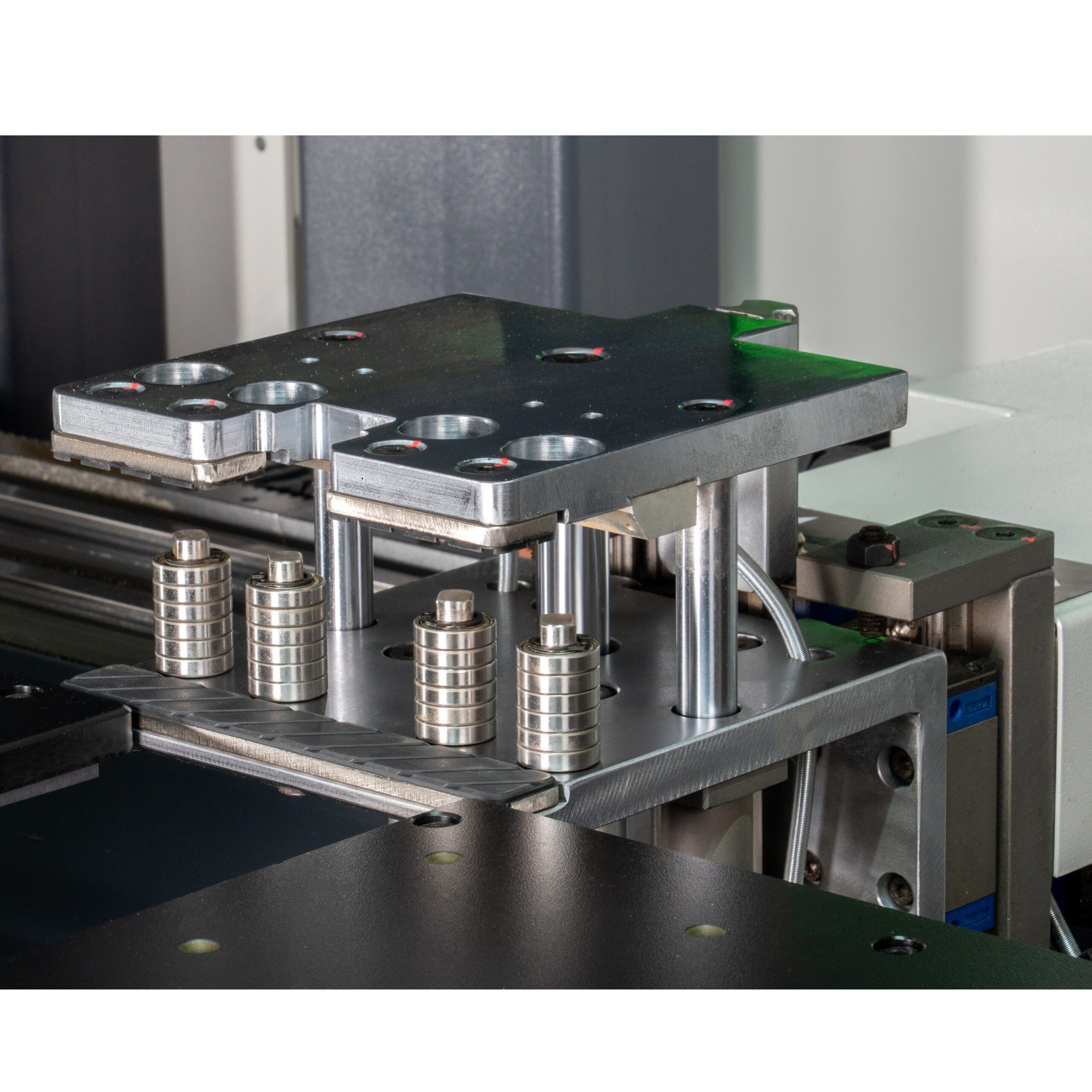

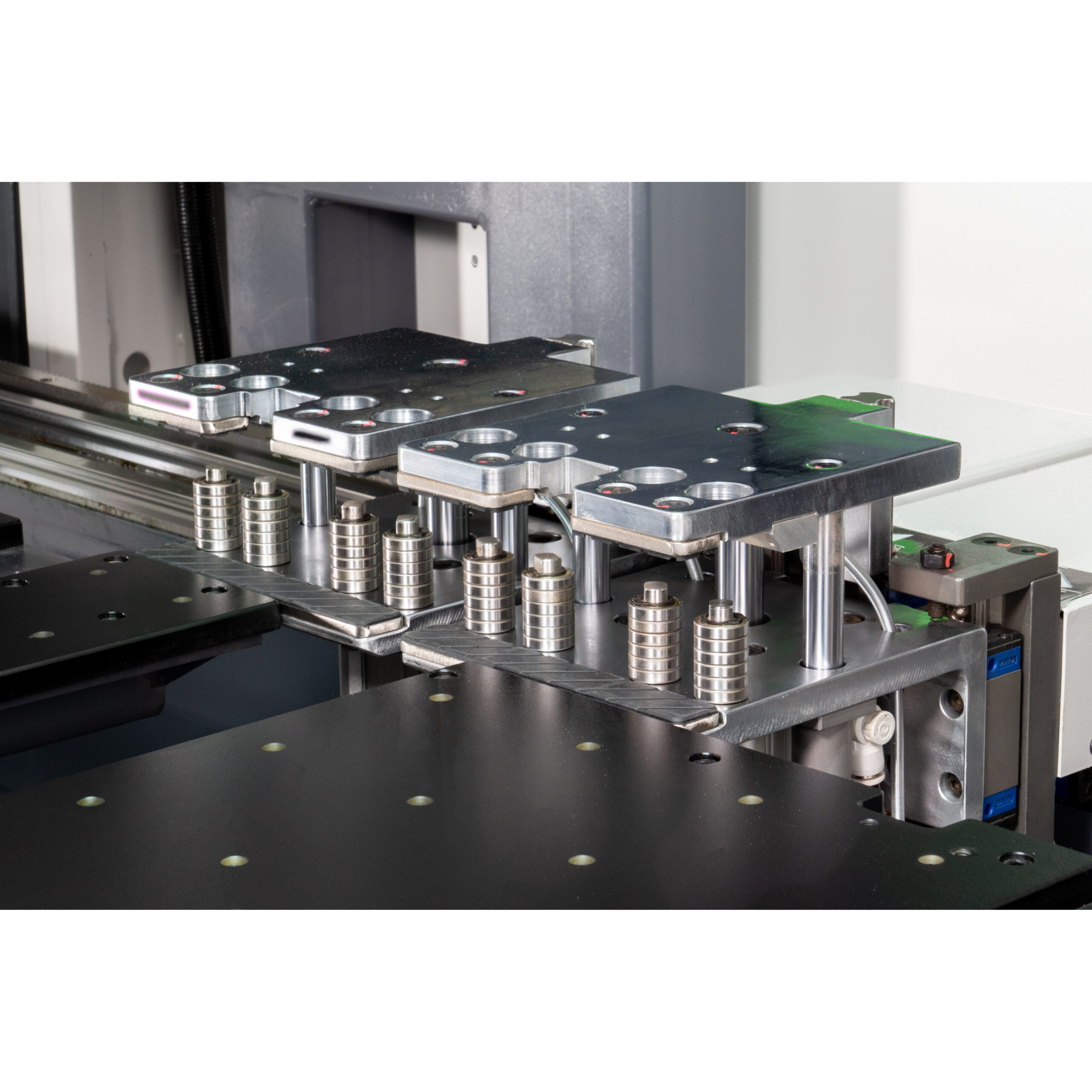

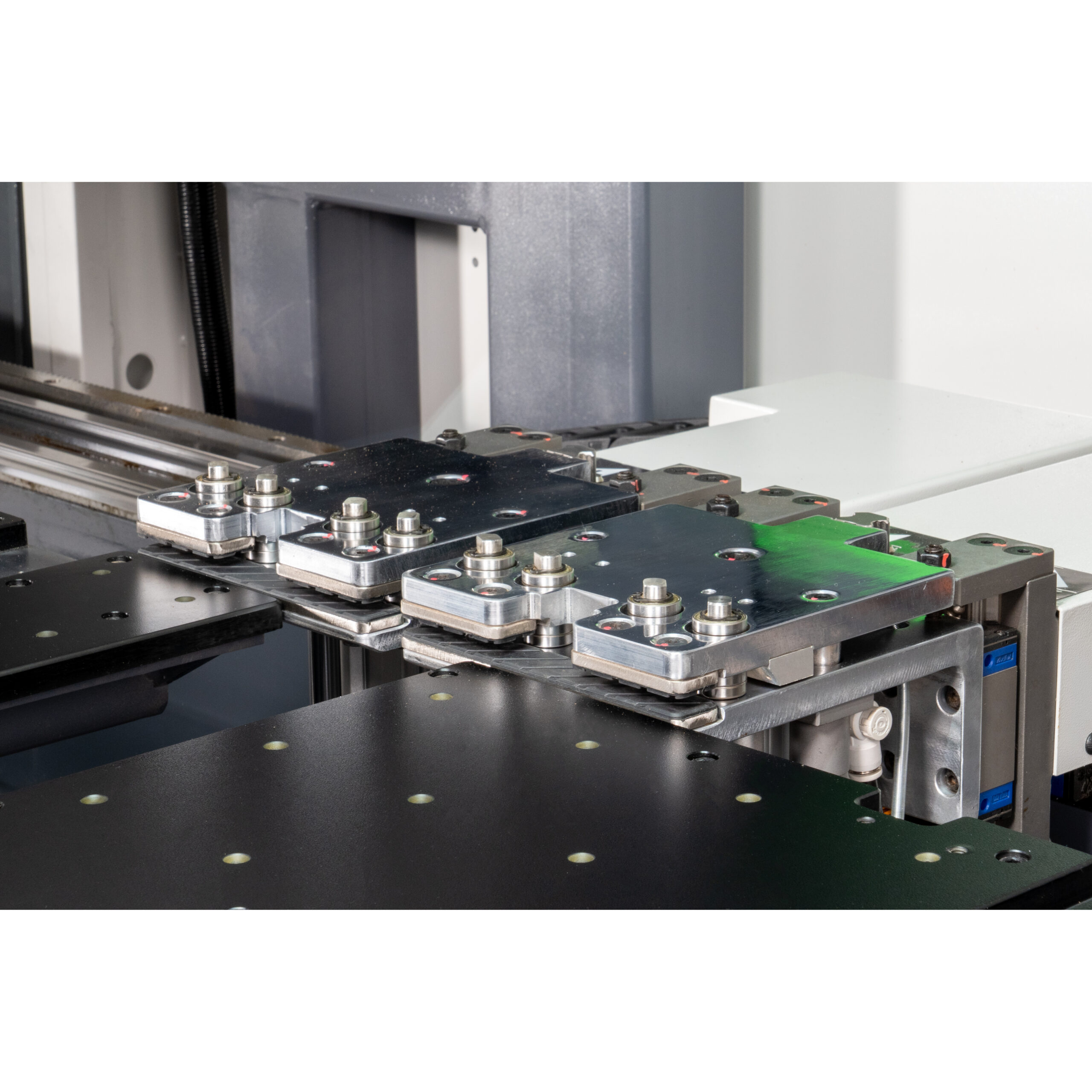

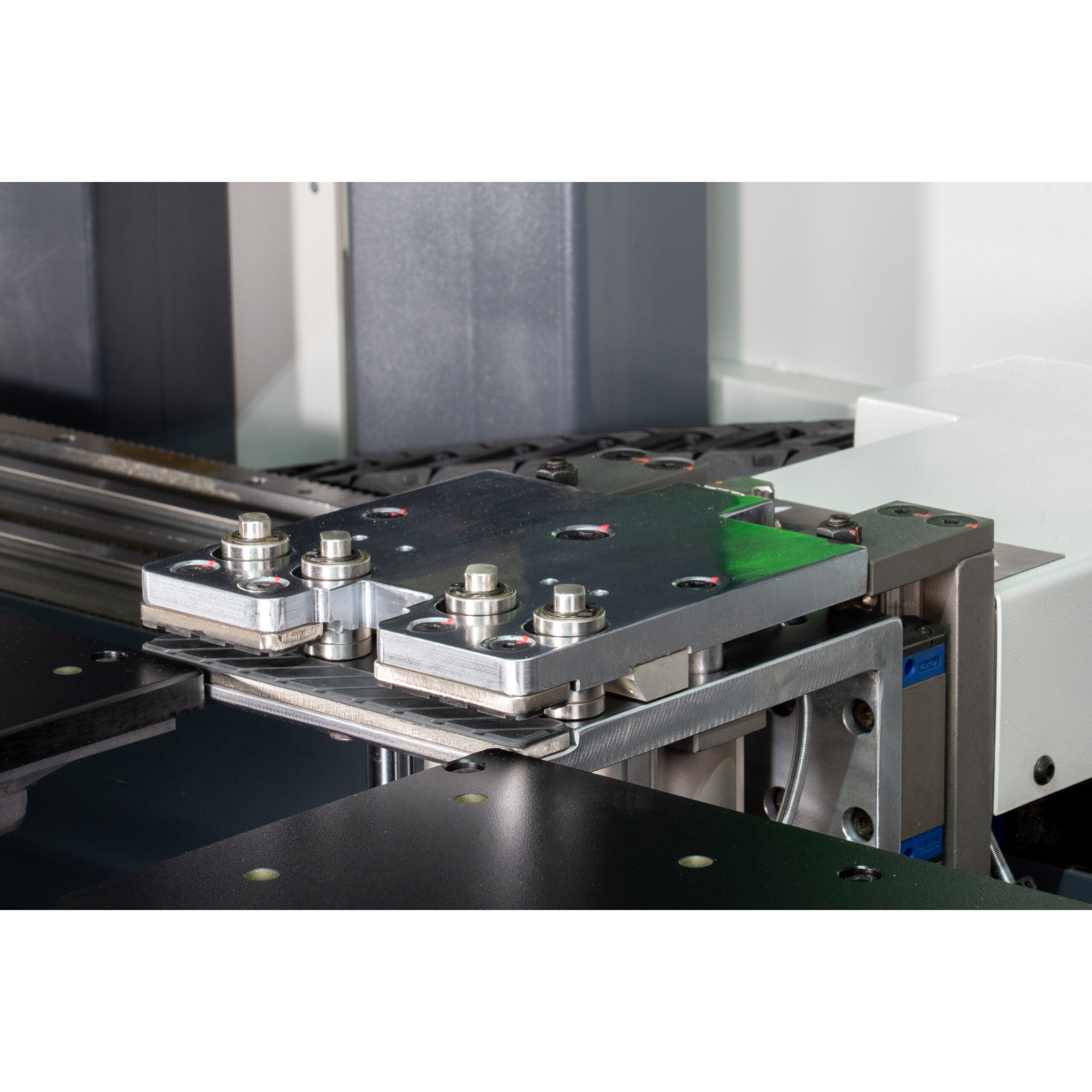

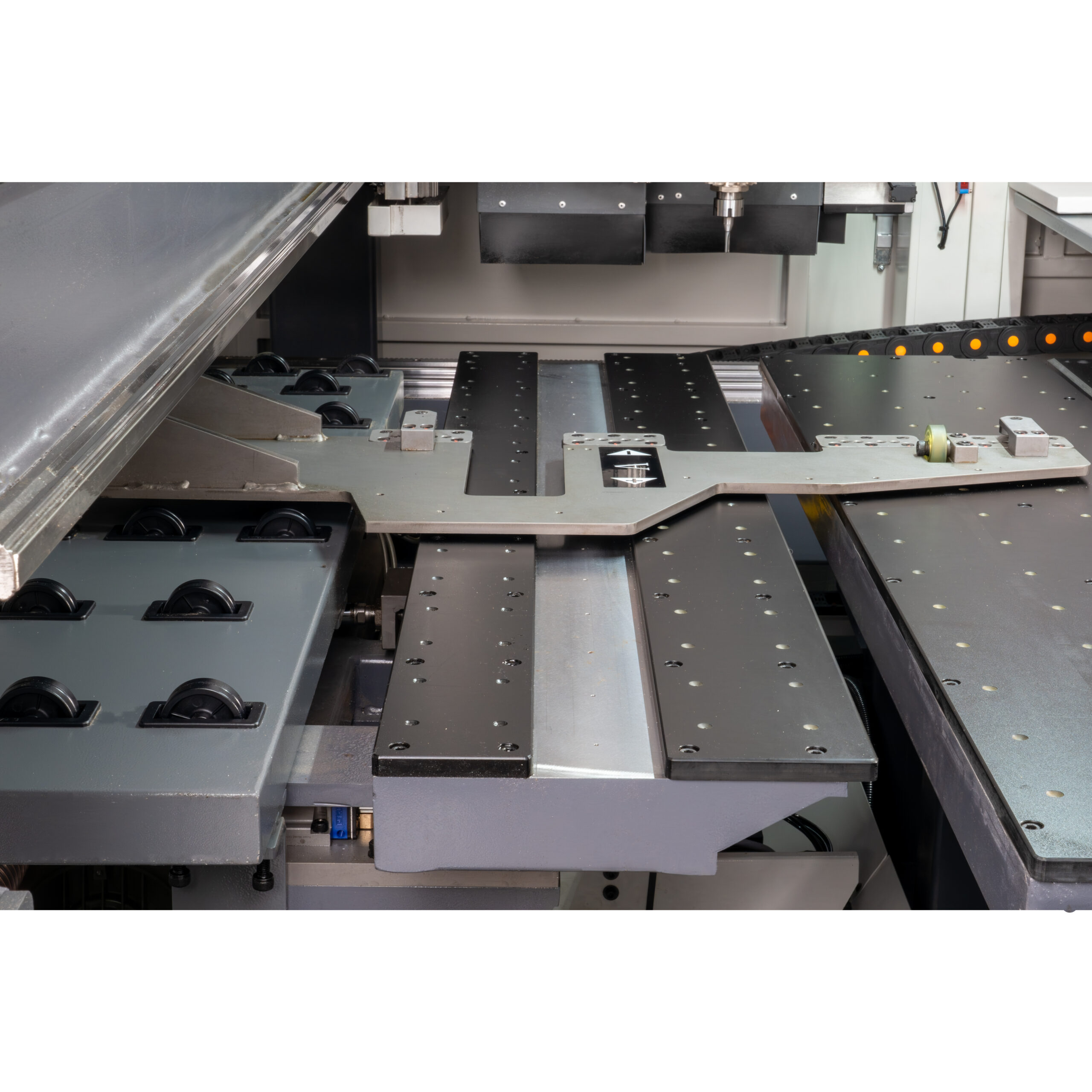

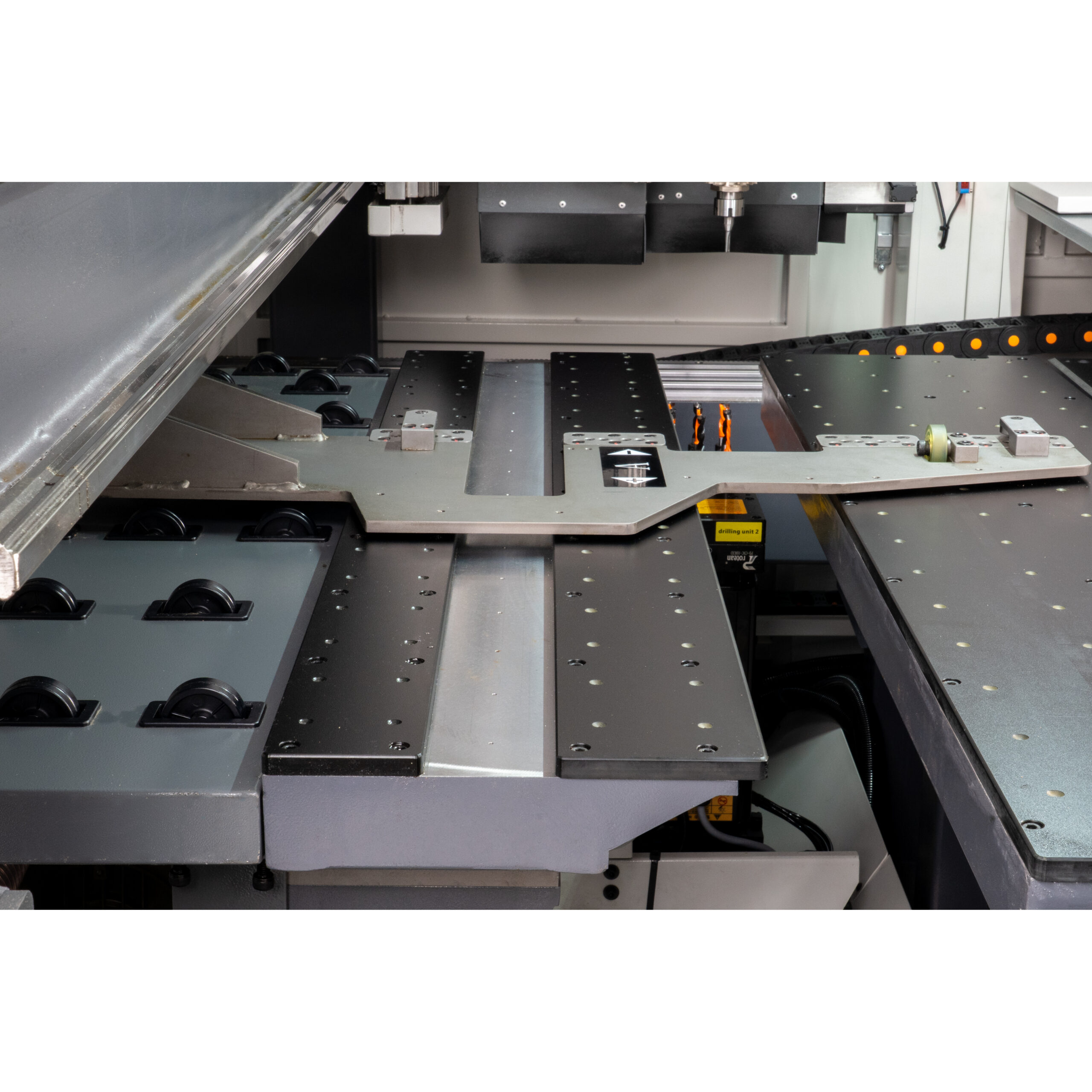

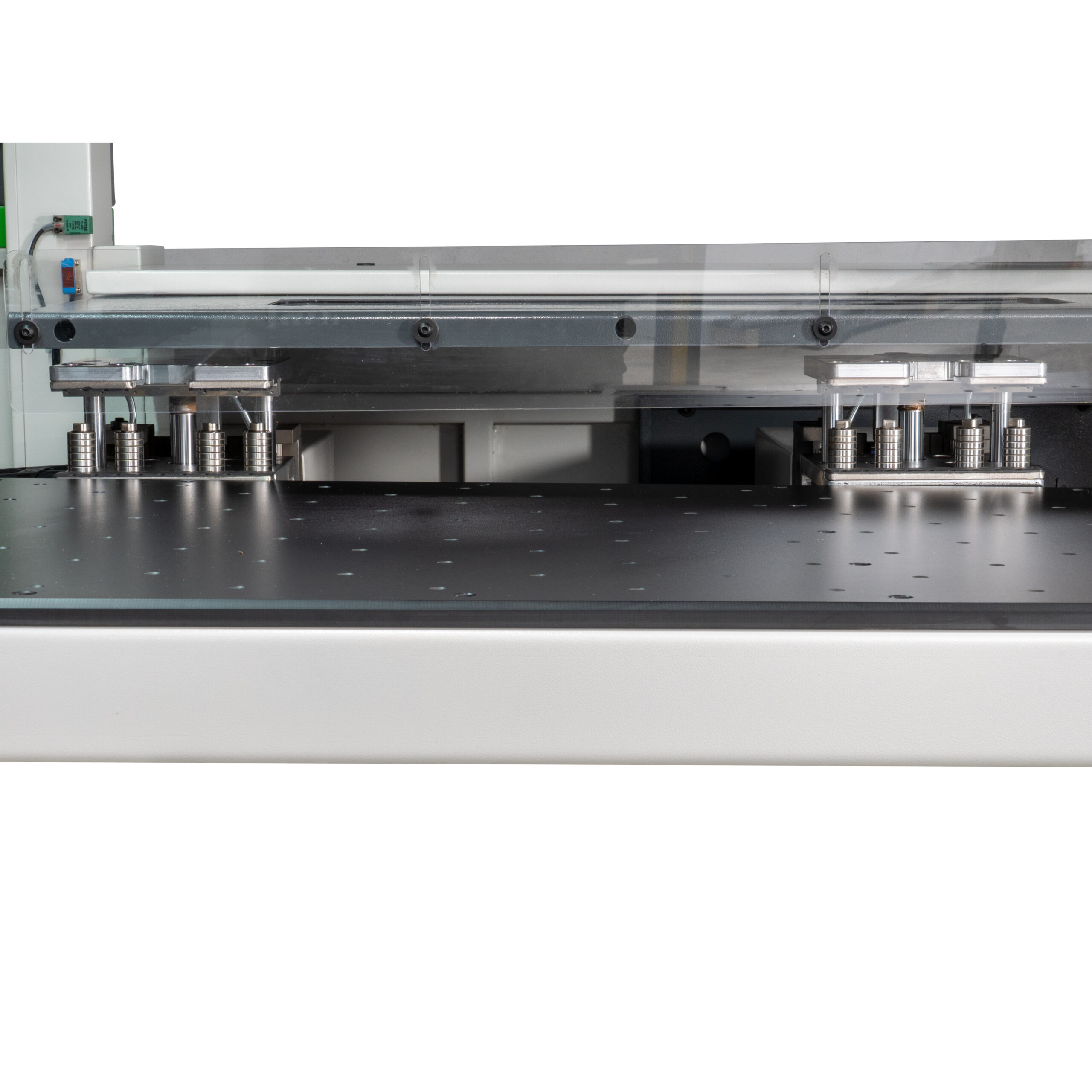

Grindă culisare clești de fixare
- Designul grinzii de culisare, beneficiază de rigiditate înaltă pe ambele părți și asigură o mișcare stabilă și rapidă a cleștilor de fixare cu minimă vibrație;
- Prelucrată integral prin utilizarea tehnologiei CNC, avantaj de conferă echipamentului o capacitate mare de încărcare;
- Culisarea se realizează prin intermediul ghidajelor liniare industriale, dispuse pe toată lungimea grinzii de culisare;
- Lanțuri port-cablu;
- Reduce necesitatea schimbării frecvente a cleștilor în timpul procesării, ceea ce duce la o eficiență mai mare;

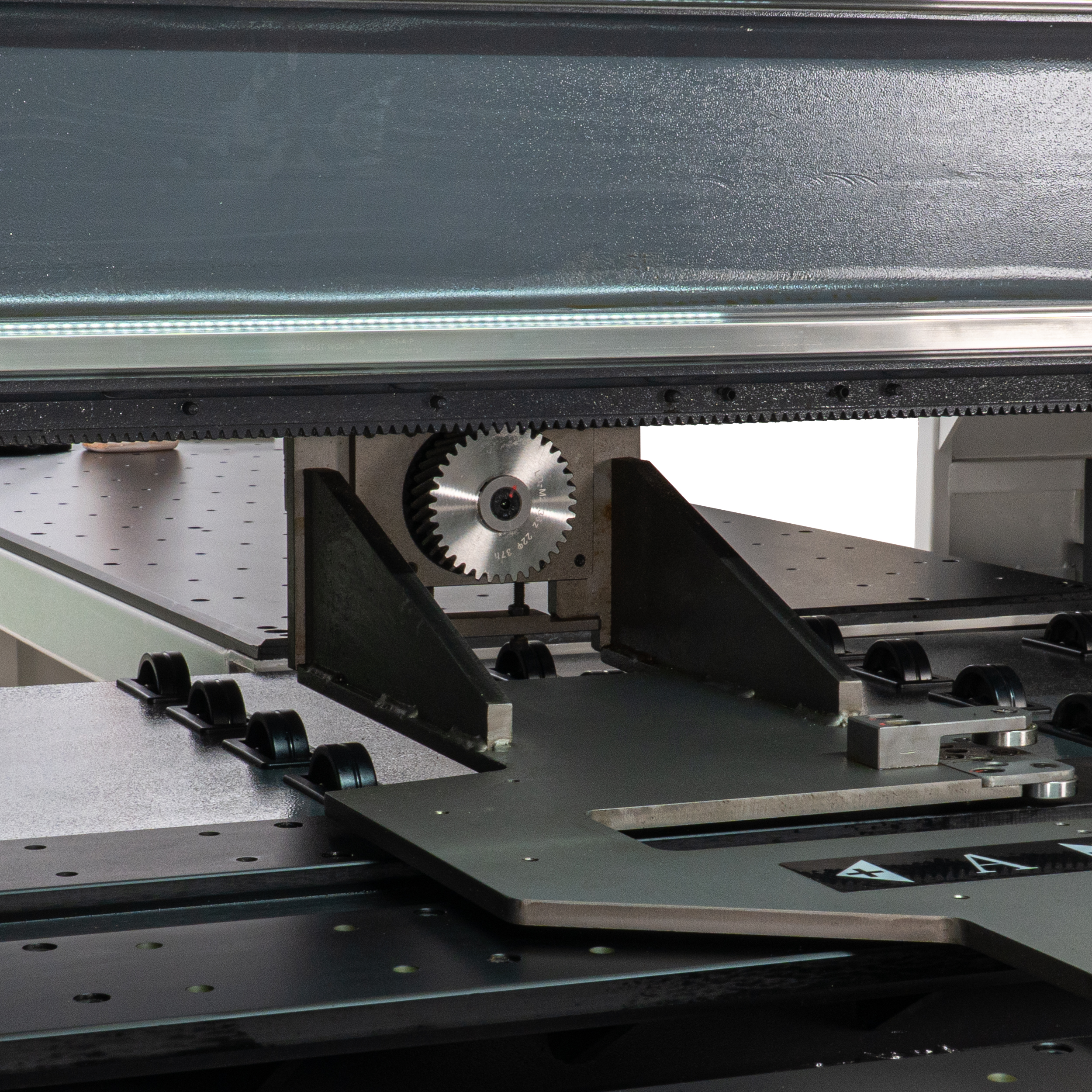

- Mișcarea cleștilor este controlată de servomotoare și se efectuează de-a lungul unei cremaliere și pinion înclinate, pentru o precizie crescută în proces;

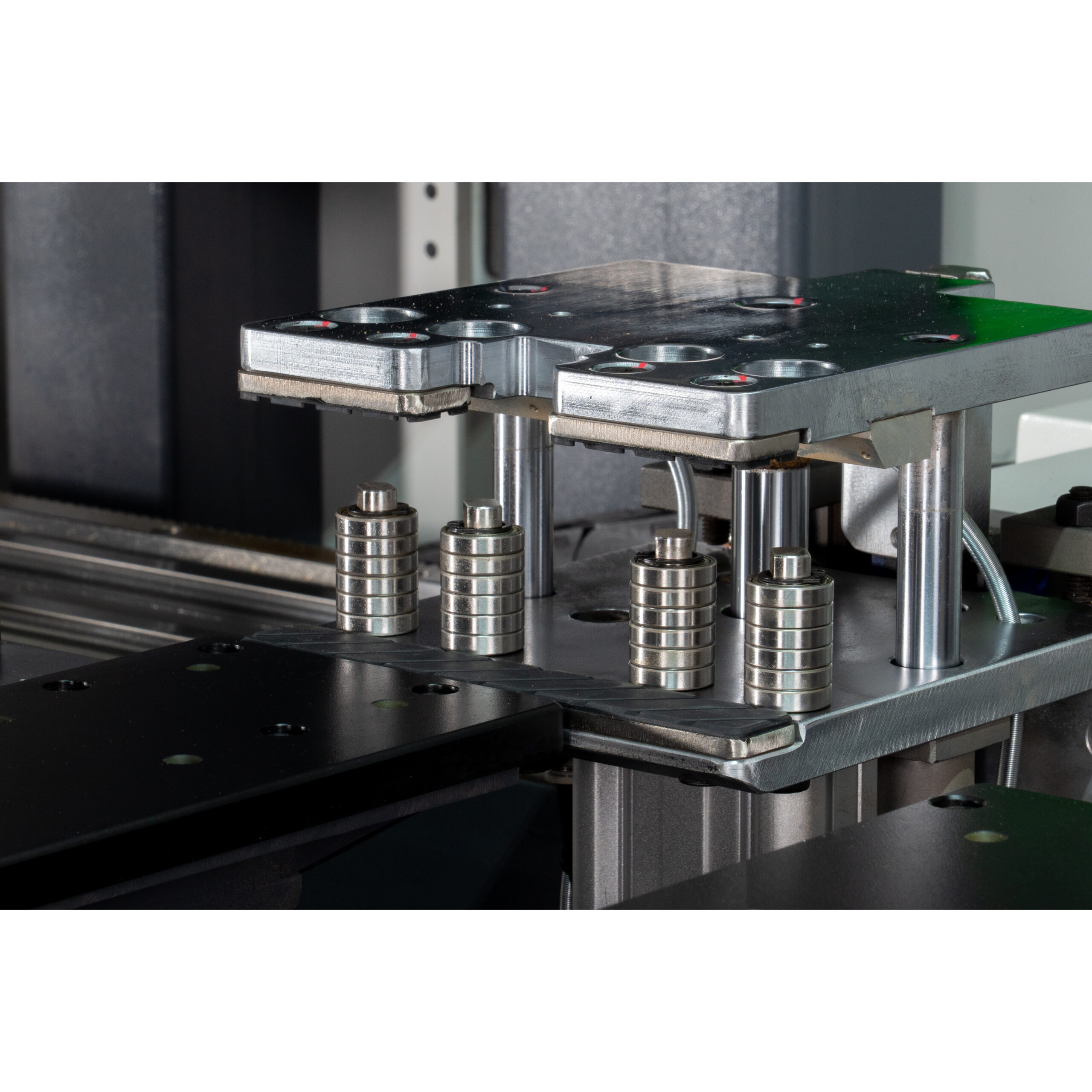

- Designul de așezare în trei etape al cleștelui asigură reducerea fricțiunii: când cleștele este deschis, se separă de suprafața inferioară a plăcii pentru a evita fricțiunea cu panoul; în timpul deplasării, cleștele ridică panoul peste nivelul mesei pentru a preveni fricțiunea cu aceasta; la găurire, cleștele strânge placa și coboară la înălțimea mesei pentru precizie;
- Cleștele are și funcție de suflare pentru îndepărtarea prafului.

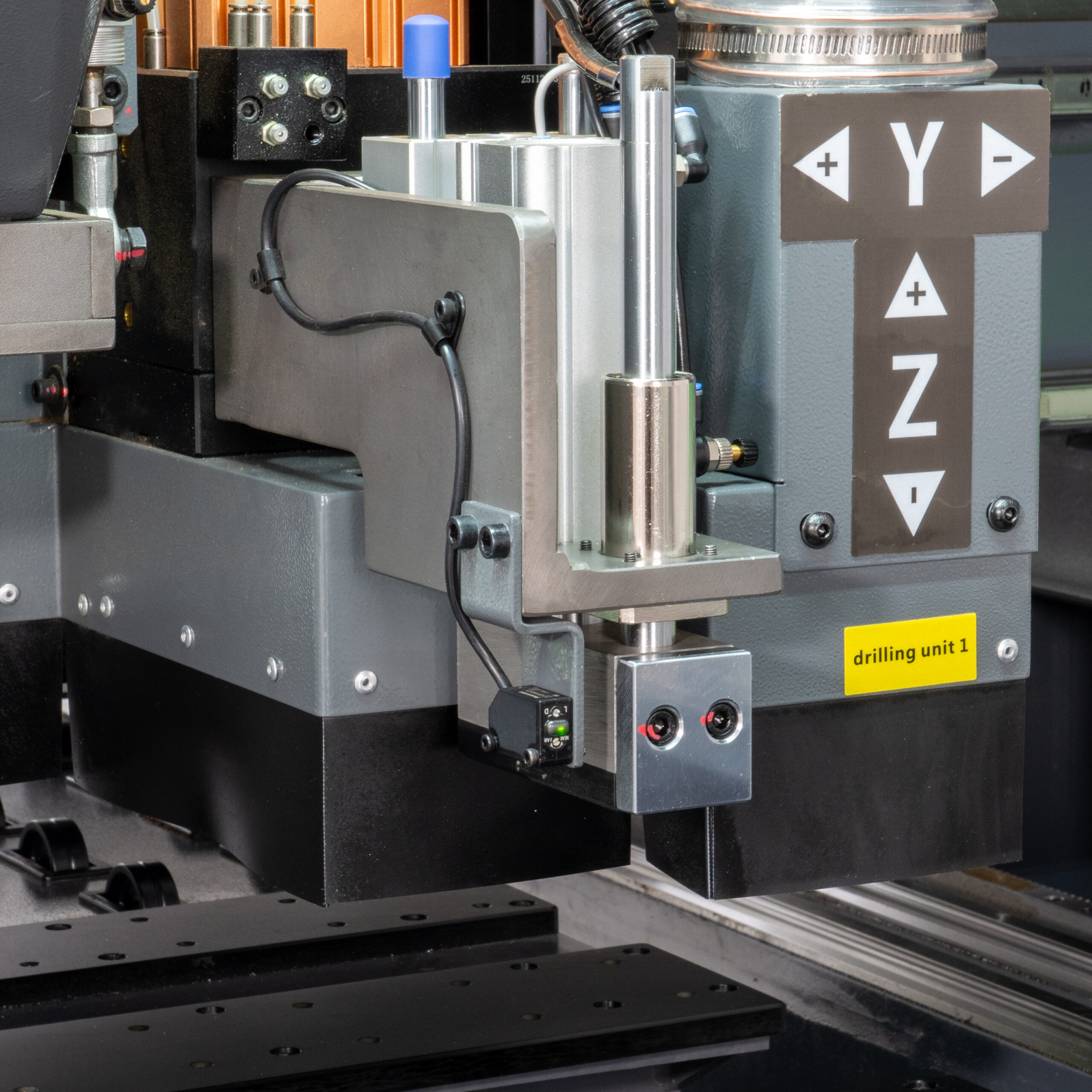

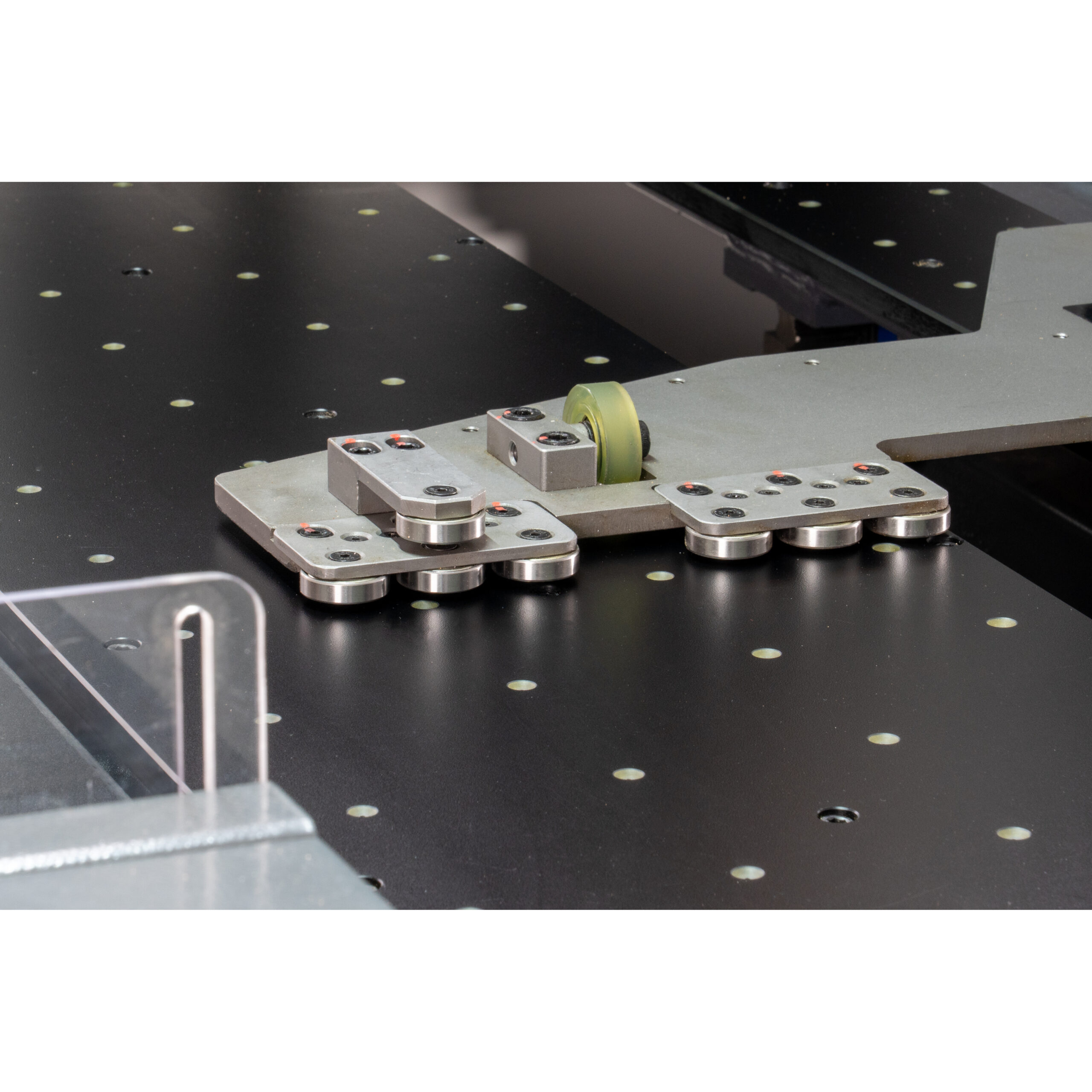

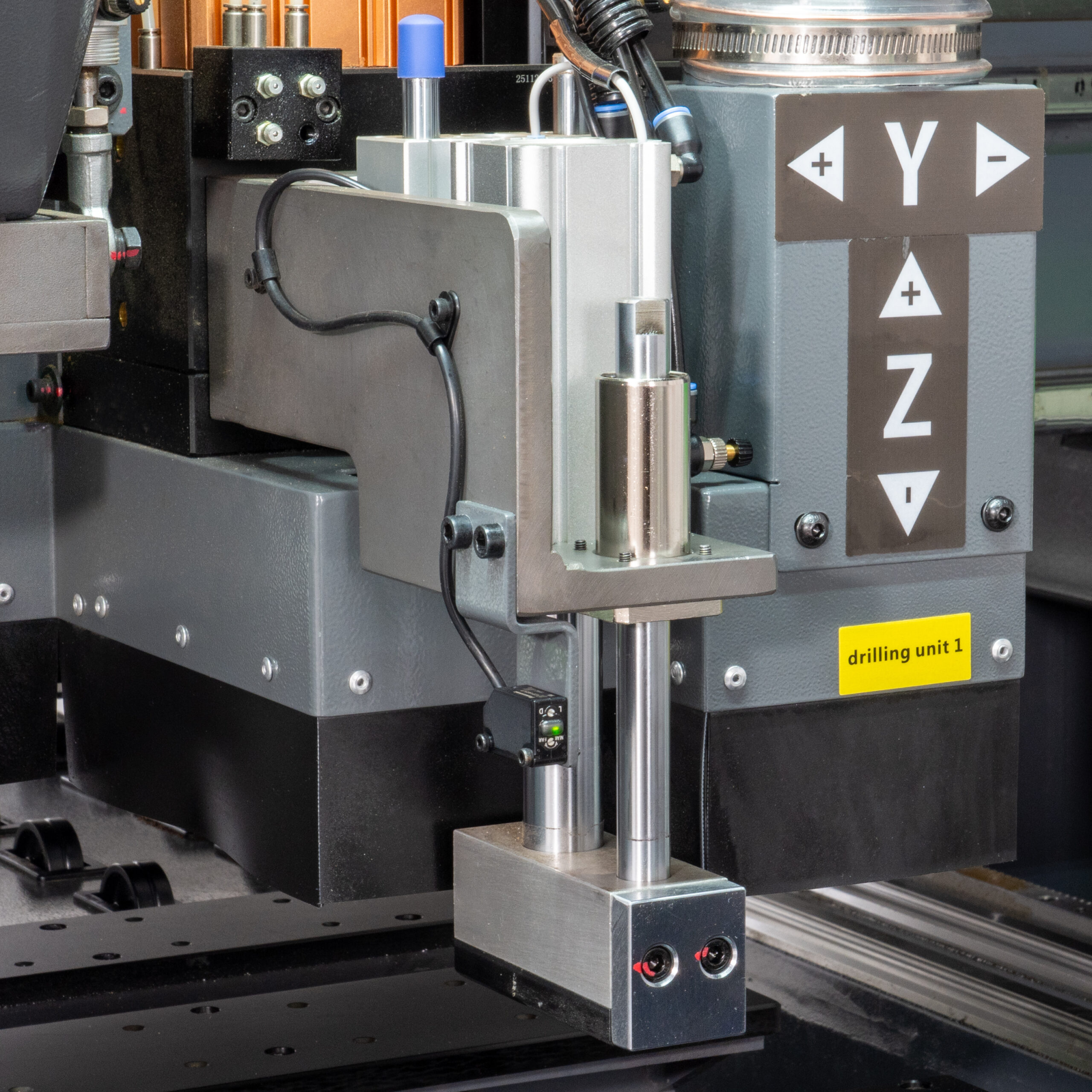

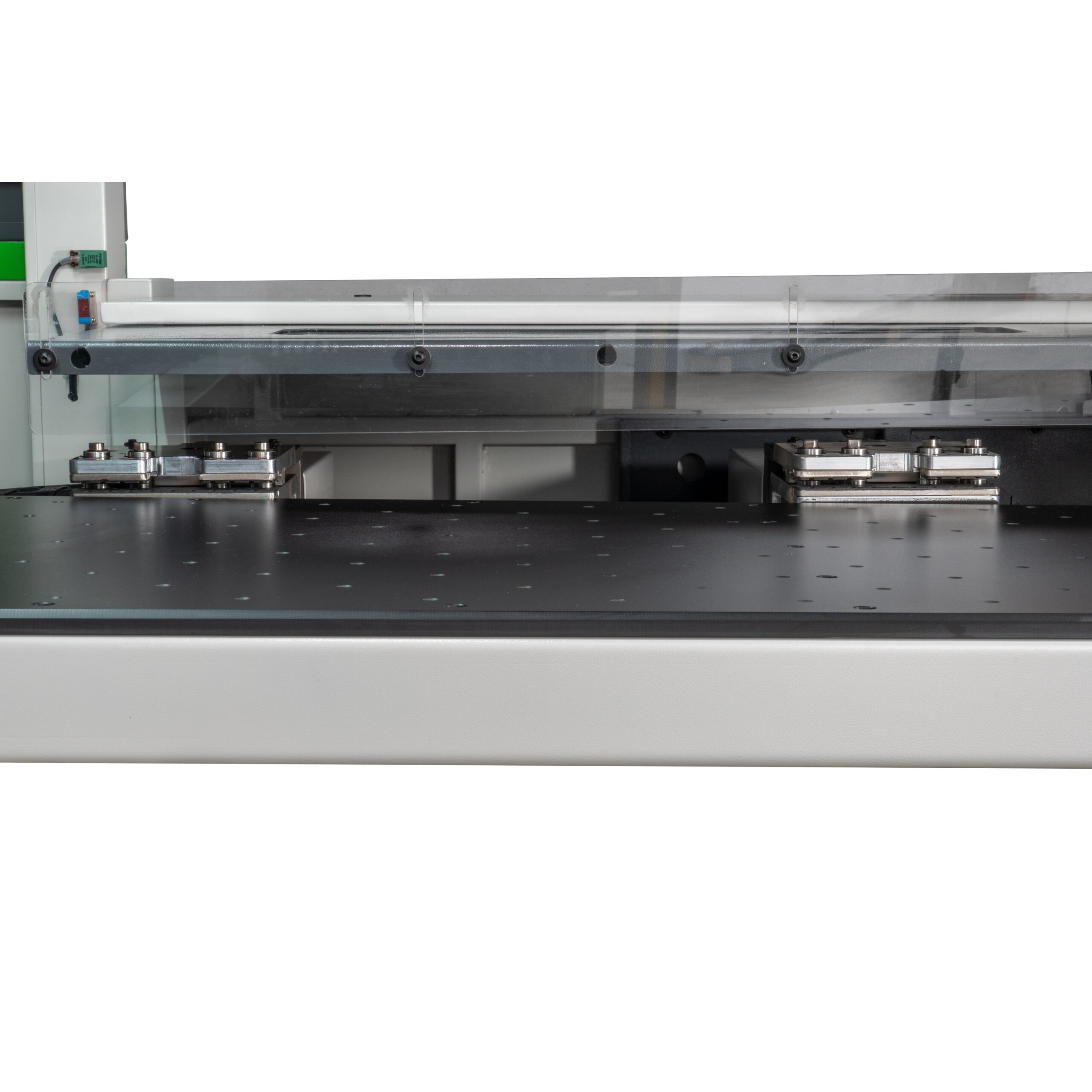

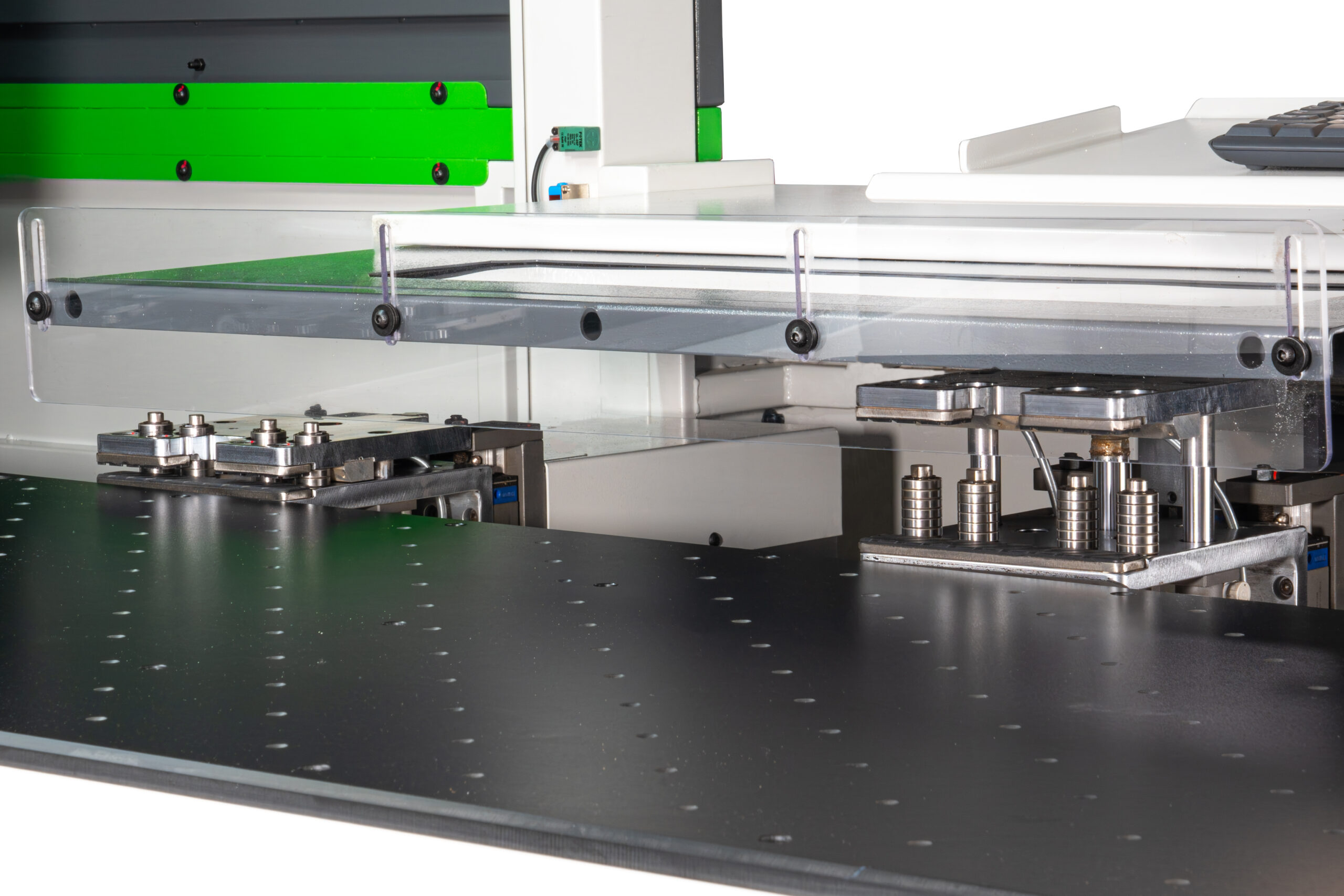

Sistem de poziționare superioară + aliniere laterală inteligentă
- Cei 2 clești cooperează excelent cu dispozitivul de aliniere laterală inteligent pentru a garanta poziționarea perfectă a plăcilor ce urmează a fi prelucrate;
- Echipat cu funcție de centrare pe diagonală, sistemul permite poziționarea precisă chiar și a pieselor curbe sau de tip „banană”, fără a fi afectată acuratețea.
- Dispozitivul măsoară automat lățimea panoului și corectează erorile de plasare în timp real, asigurând o fixare stabilă și o precizie ridicată în procesul de găurire

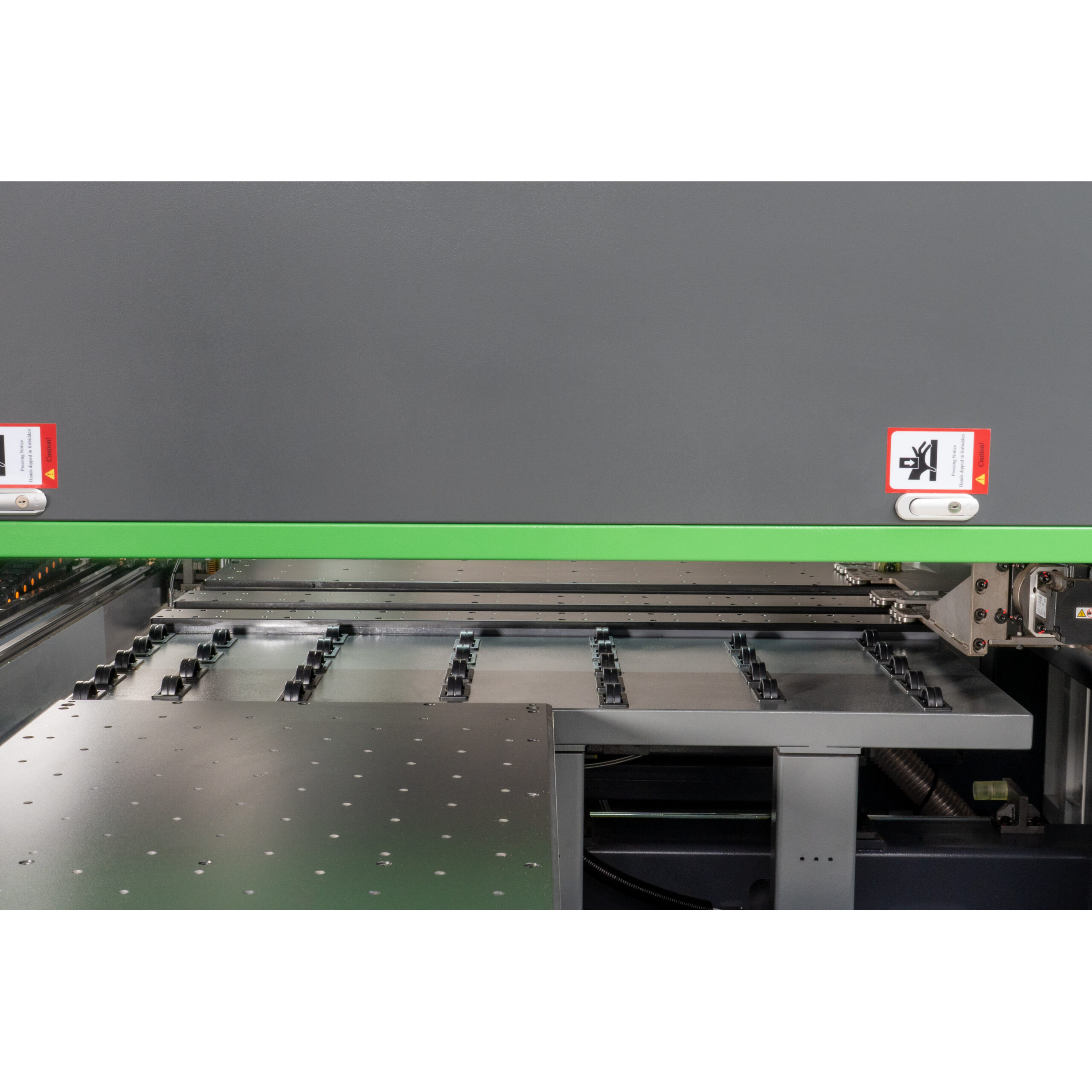

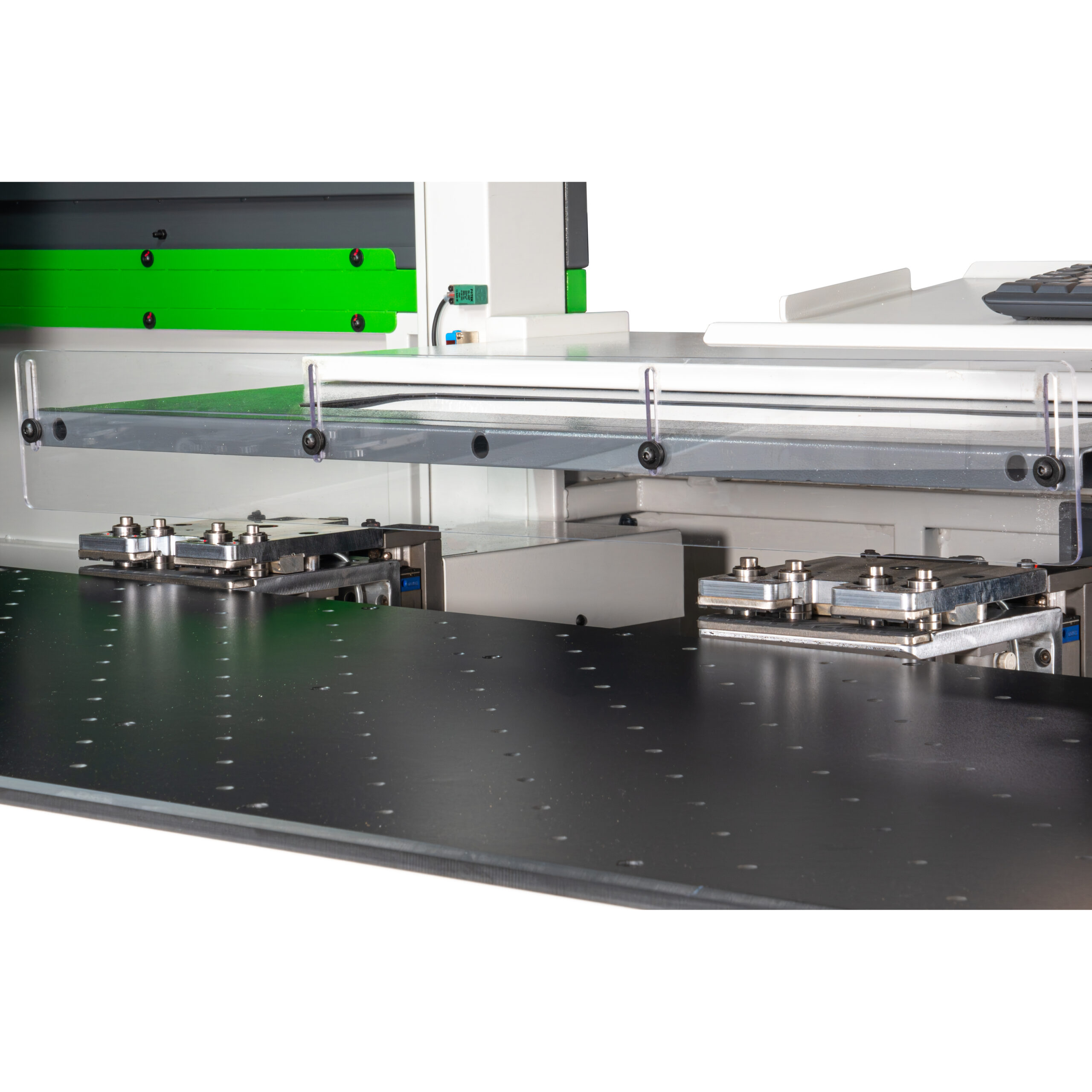

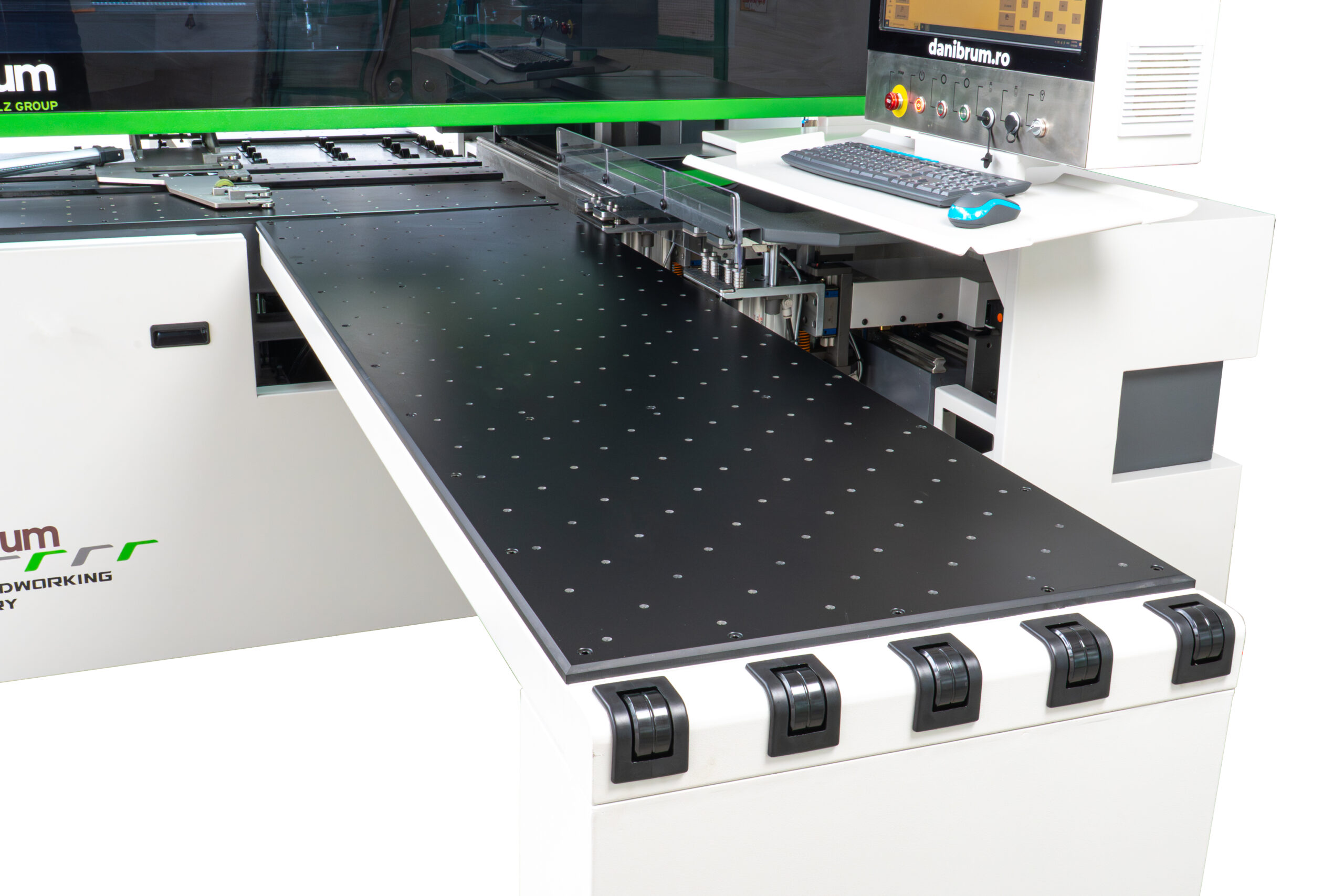

Mese de încărcare
- Masă cu pernă de aer pentru a facilita încărcarea pieselor mari fără a lăsa urme pe plăcile de prelucrat;
- Dotată standard cu pompă de aer;
- Plăcile de lucru sunt prinse și fixate cu ajutorul celor 2 clești de fixare;
- Role libere la capătul mesei, ce ajută la încărcarea rapidă a materialului în CNC-ul de găurit;
- Zona de acționare a cleștilor, este acoperită pentru protecția operatorilor;

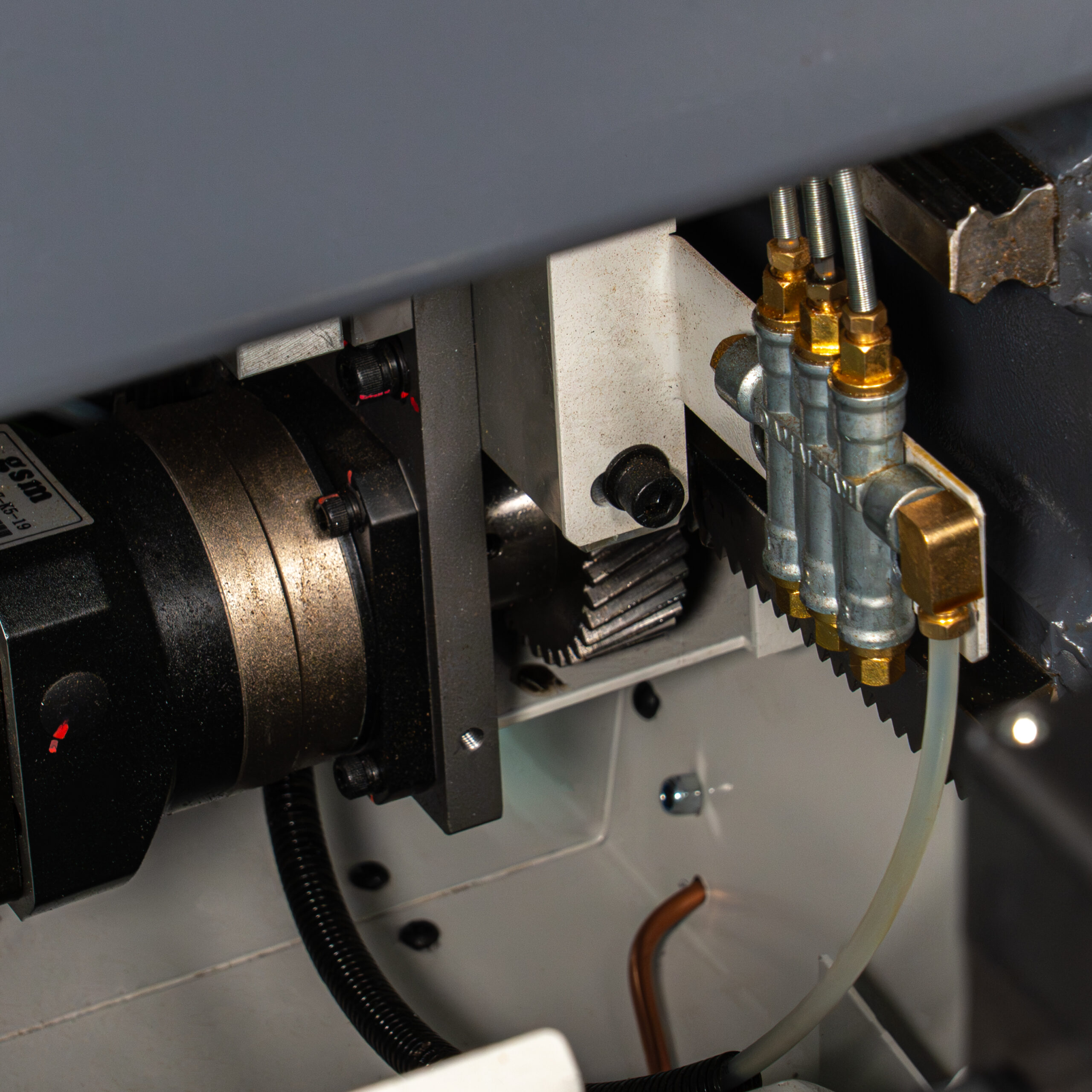

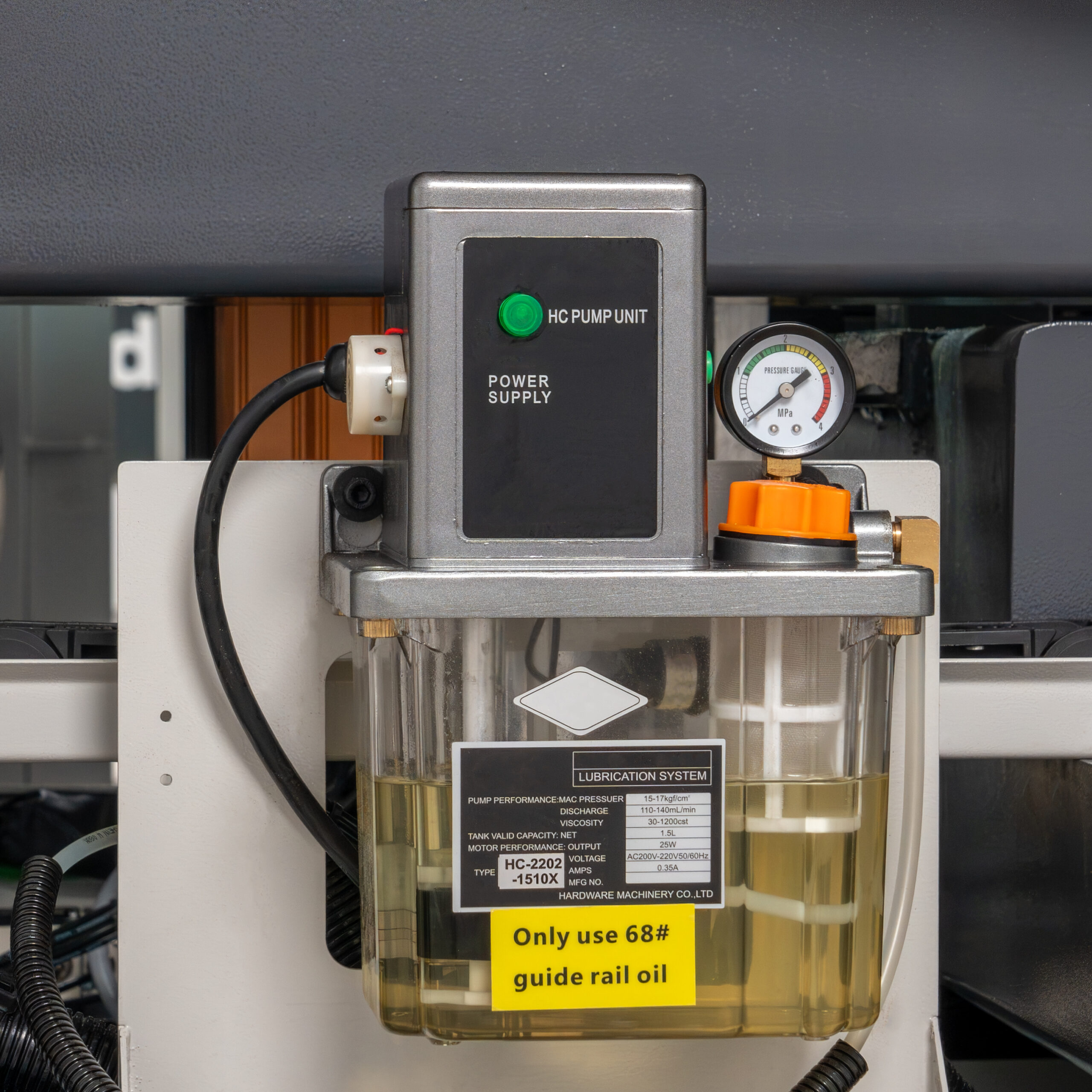

Sistem lubrifiere automat – centralizat
- Facilitează lubrifierea automată și întreținerea ghidajelor liniare și tuturor elementelor în mișcare, economisind timp în cazul operațiilor de mentenanță.
- Atât intervalul cât și nivelul dozajului poate fi setat din dispozitiv.

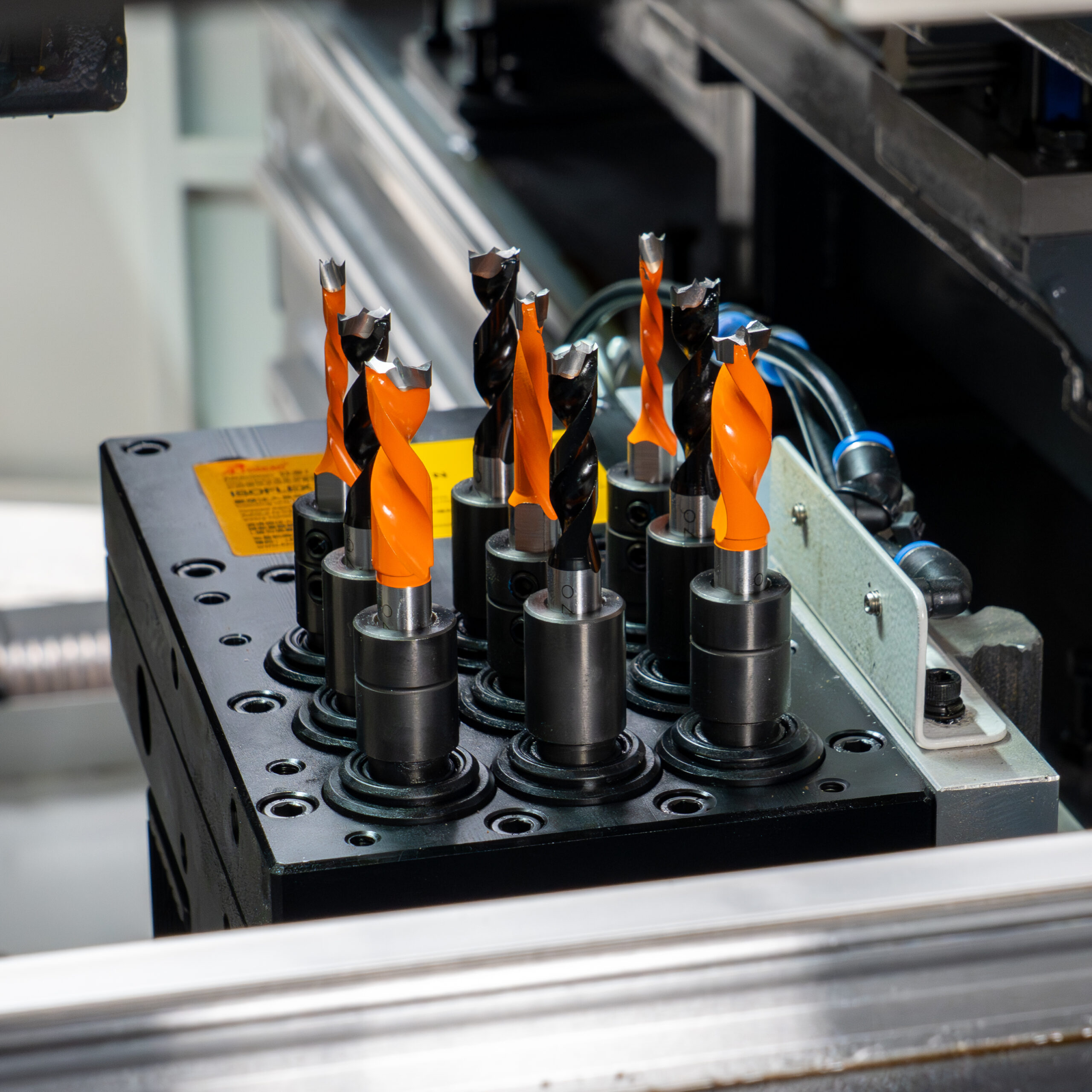

Unități de găurire

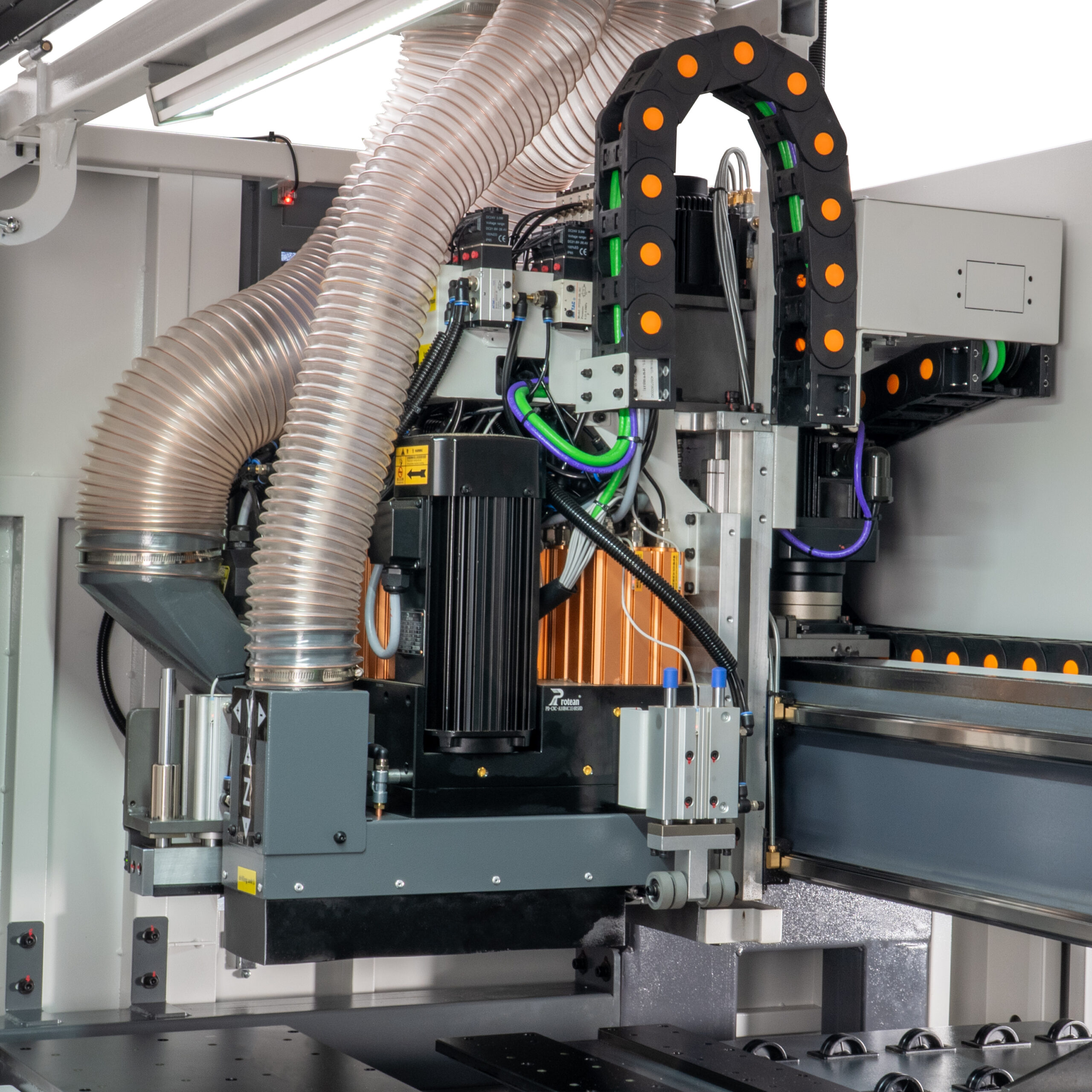

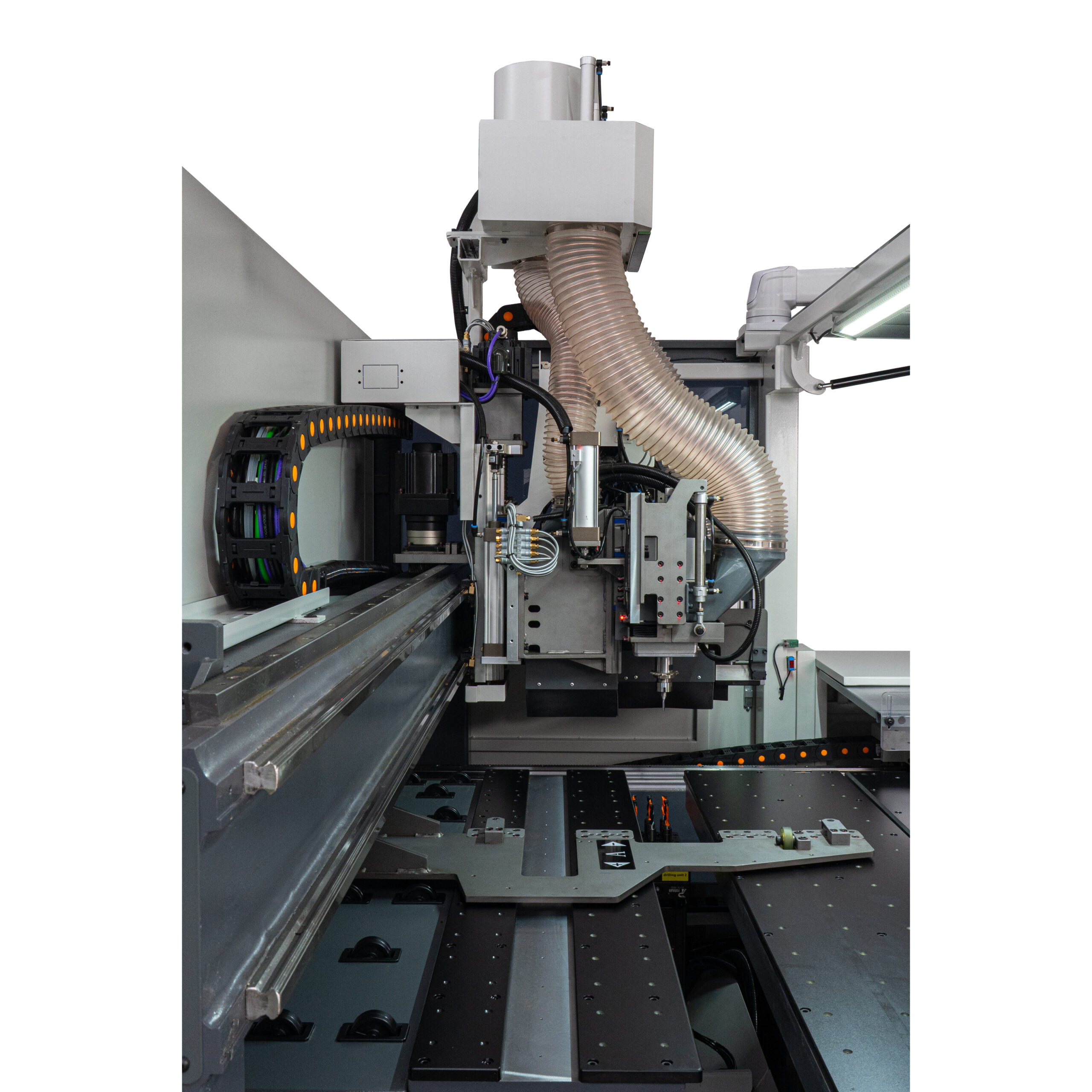

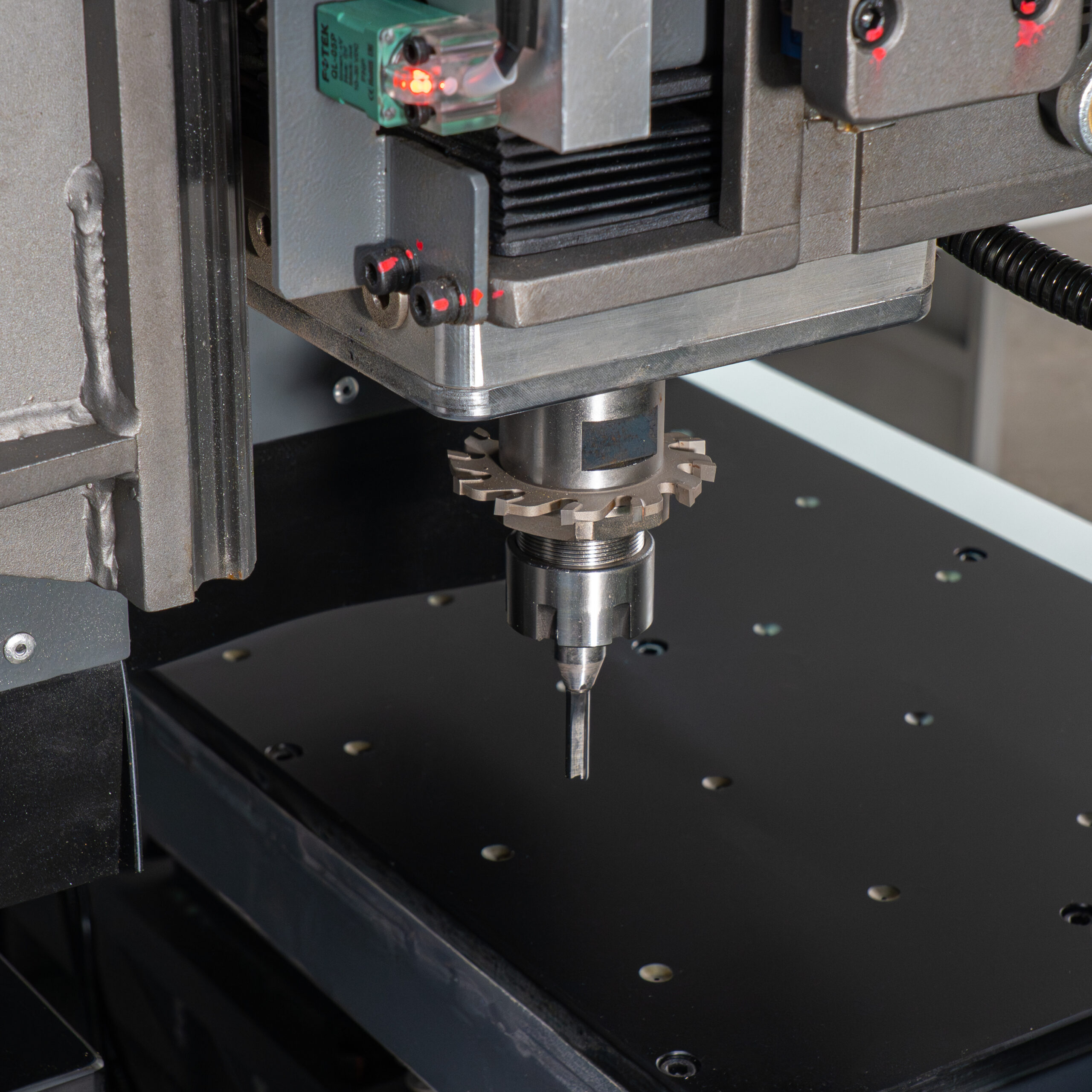

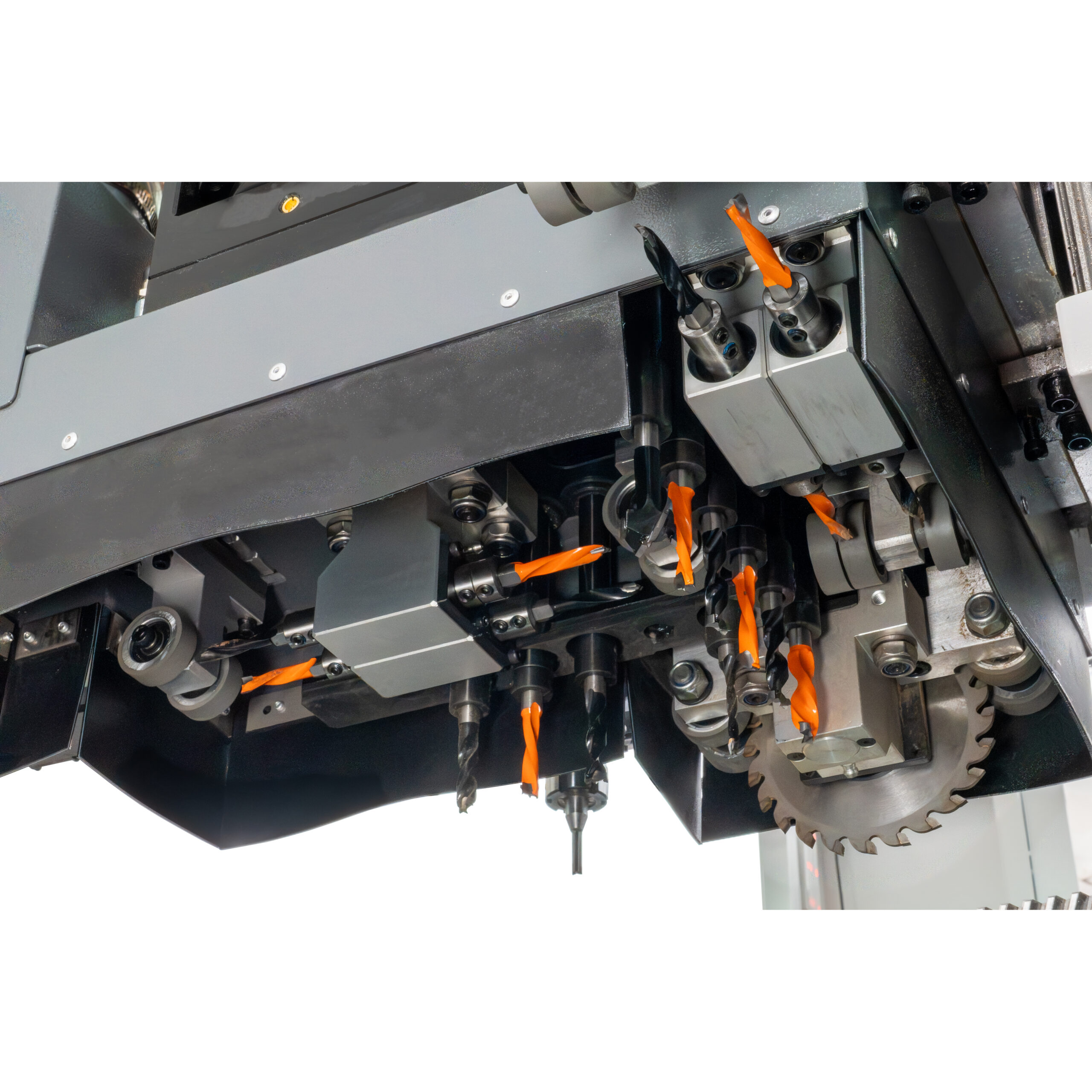

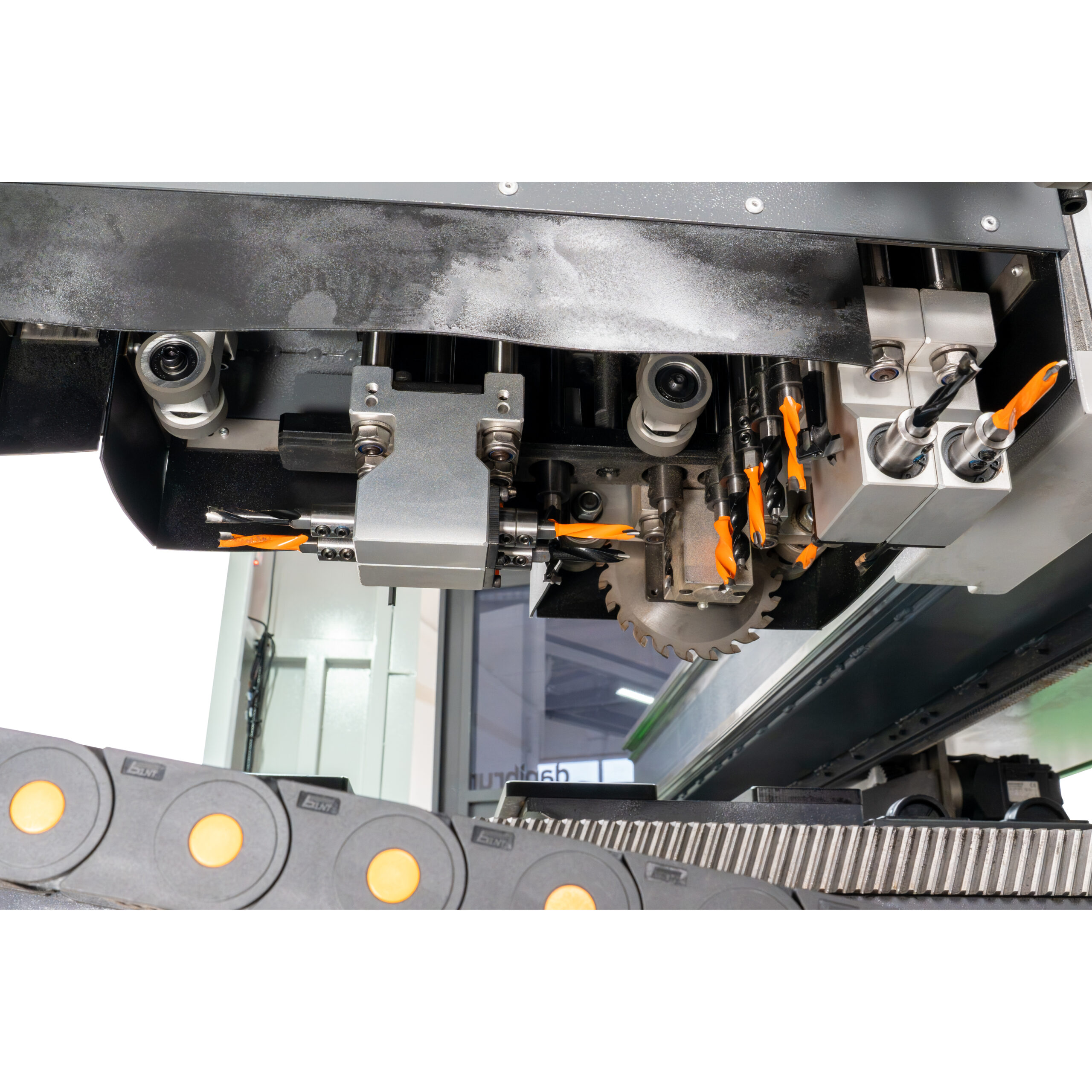

Unitate de găurire superioară
- Unitate superioară compusă dintr-o unitate de găurire – 1 unitate frezare – 1 unitate canelurare
- Unitate găurire superioară
- mandrine verticale: (10 mandrine vertical – 8 mandrine orizontal)
- Unitate găurire inferioară
- mandrine orizontale: 9 mandrine verticale
- viteza de rotație mare pt găurirea marginilor fine ale găurilor

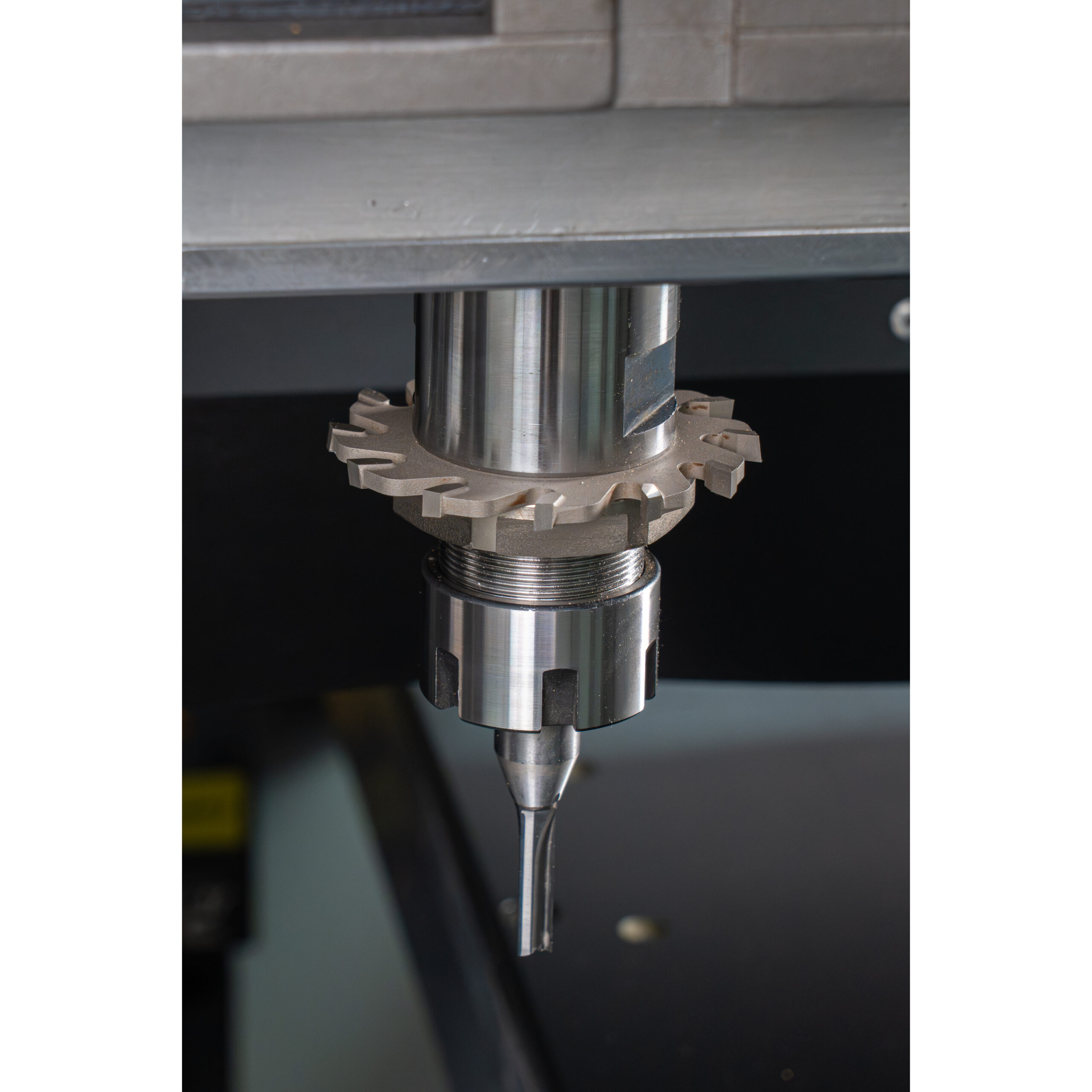

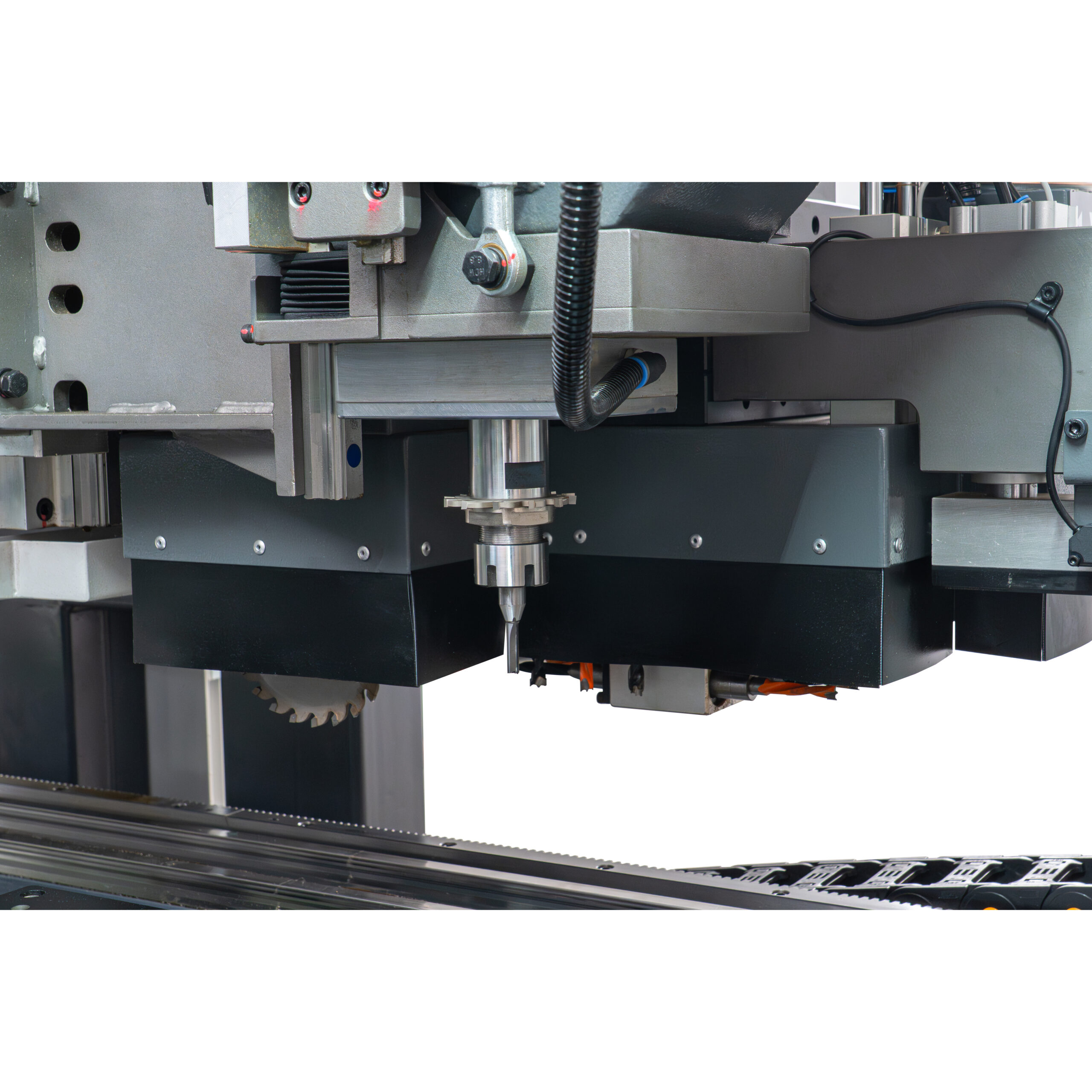

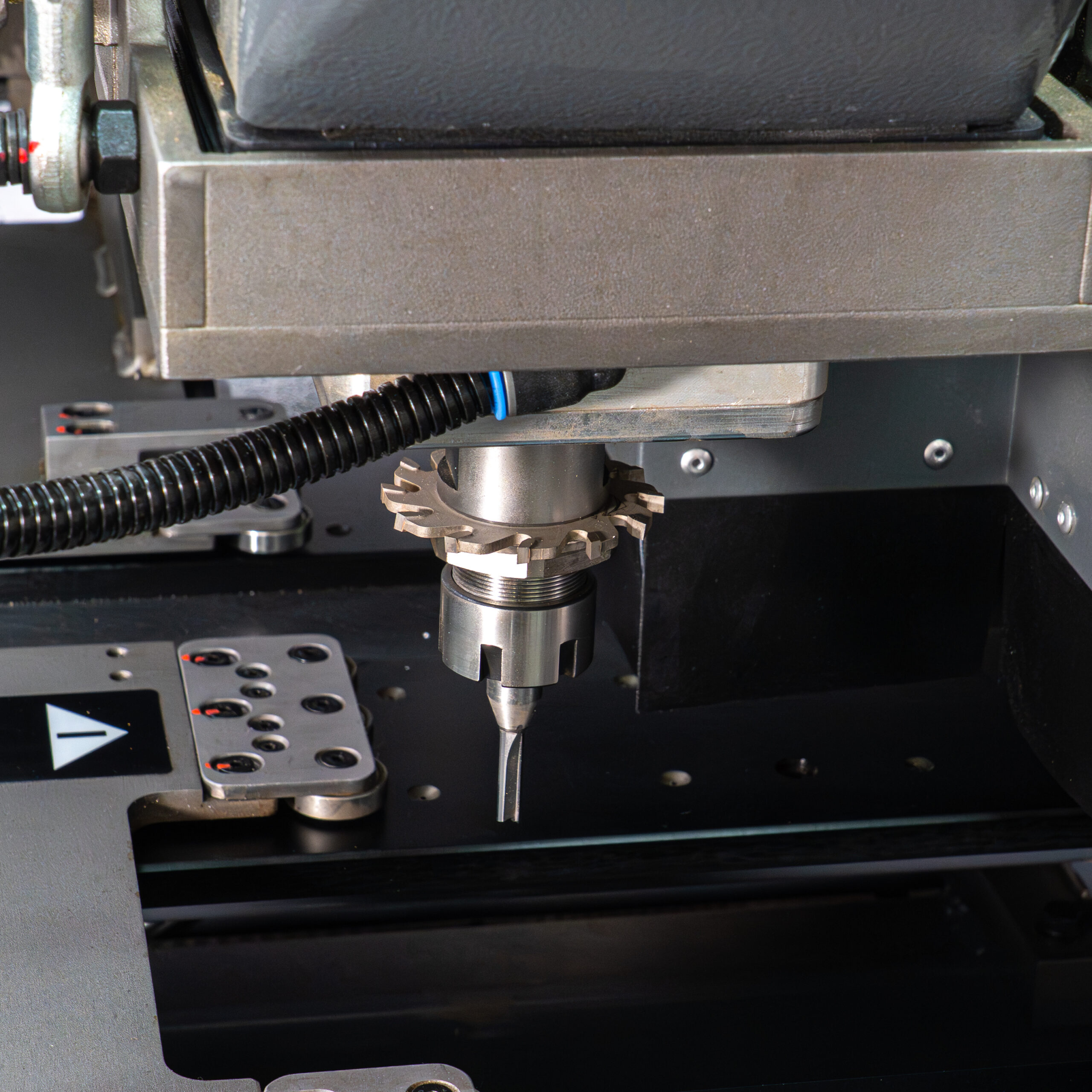

- Tehnologia patentată permite axului superior să fie echipat atât cu o freză verticală dar și cu o pânză circulară orizontală;
- Un singur motor poate efectua două procese: pânza de circular poate realiza caneluri laterale, cum ar fi canale pentru cabluri de iluminat;
- Această inovație crește eficiența mașinii, permițându-i să execute mai multe operațiuni cu un echipament compact.

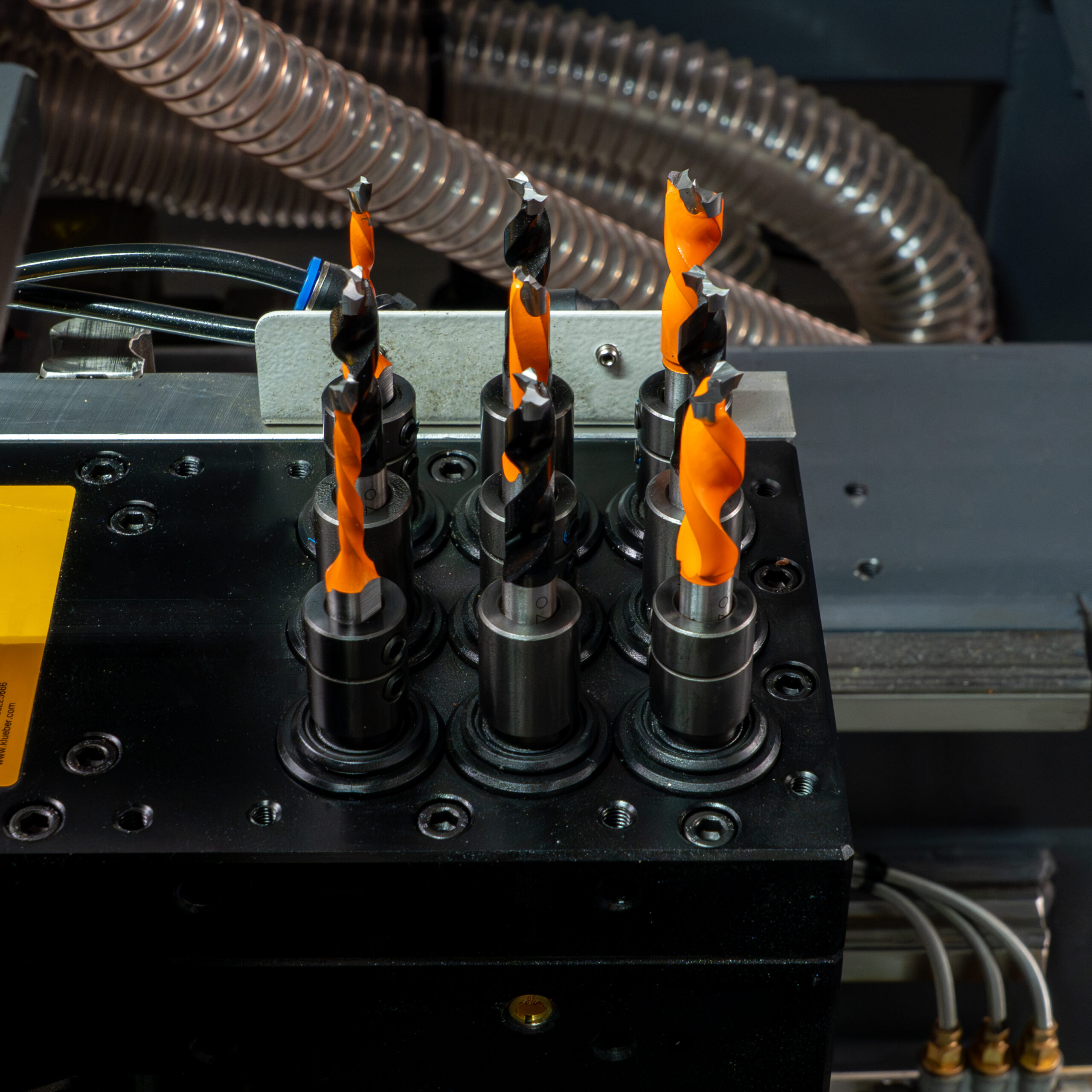

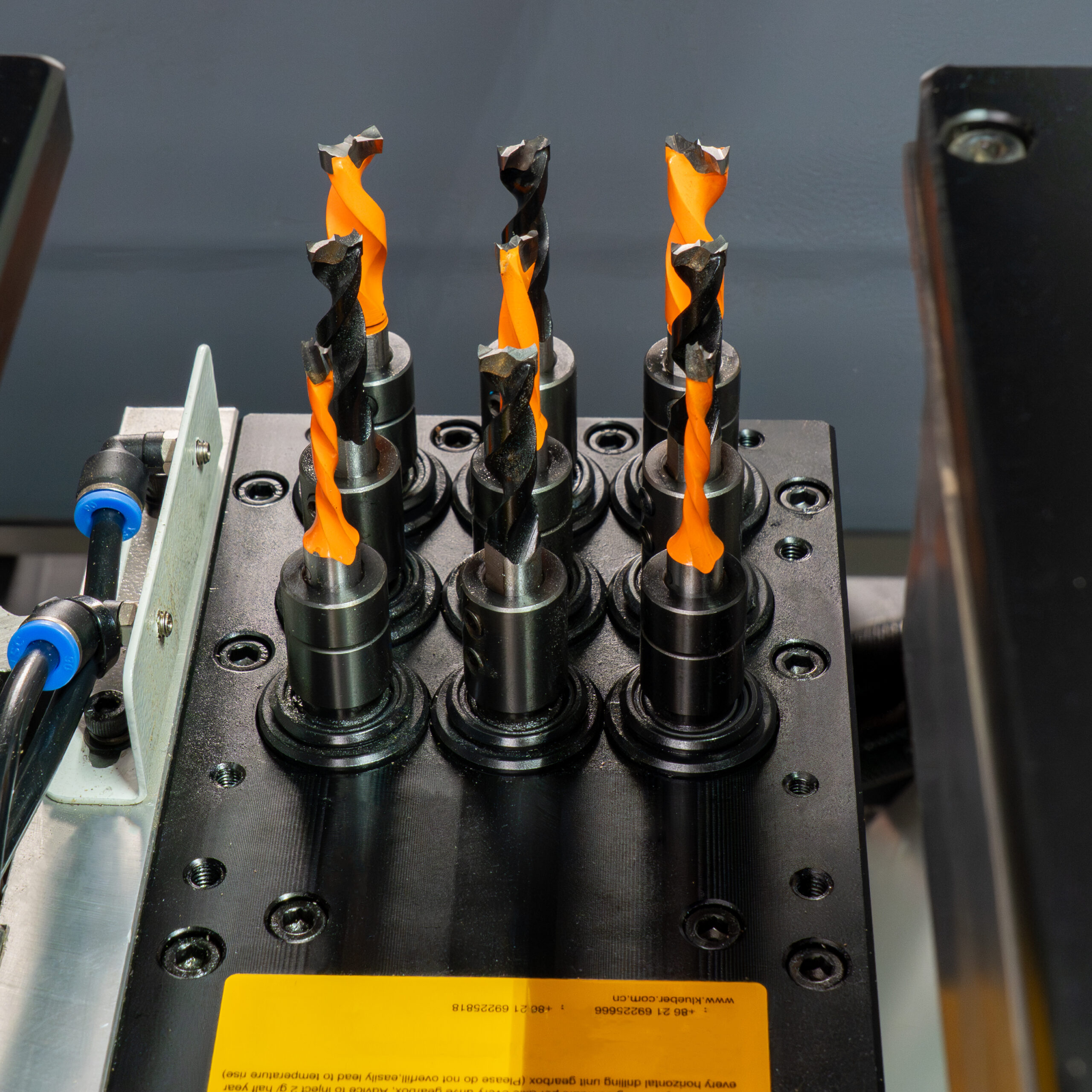

Unitate de găurire inferioară
- 1 bloc găurire:
- mandrine vertical: 9 bucăți
Masă de lucru
- Asigură o distribuție uniformă a forței asupra panoului, ceea ce îmbunătățește semnificativ precizia operațiilor de găurire.
Schimbare rapidă mandrină
- Utilajul oferă acces lateral, prin intermediul ușilor de vizitare, care conferă operatorului accesul necesar schimbării mandrinelor în unitățile de găurire / frezare;
- Dotat cu mandrine cu schimbare rapidă.
Dimensiuni minime piese
- Software-ul alături de design-ul unităților de găurire permit găurirea pieselor înguste;
- Lungime panou: 70 – 3300 mm;
- Lățime panou: 30 – 1200 mm.
Lanț port cablu
- Sistem conceput pentru a ghida și proteja cablurile, permițându-le să se miște împreună cu părțile în mișcare ale mașinii.
- Acestea sunt utilizate pentru a preveni încurcarea, uzura sau deteriorarea cablurilor, asigurând o mișcare lină și sigură a acestora pe durata funcționării echipamentului.
Transmisie antrenare axe

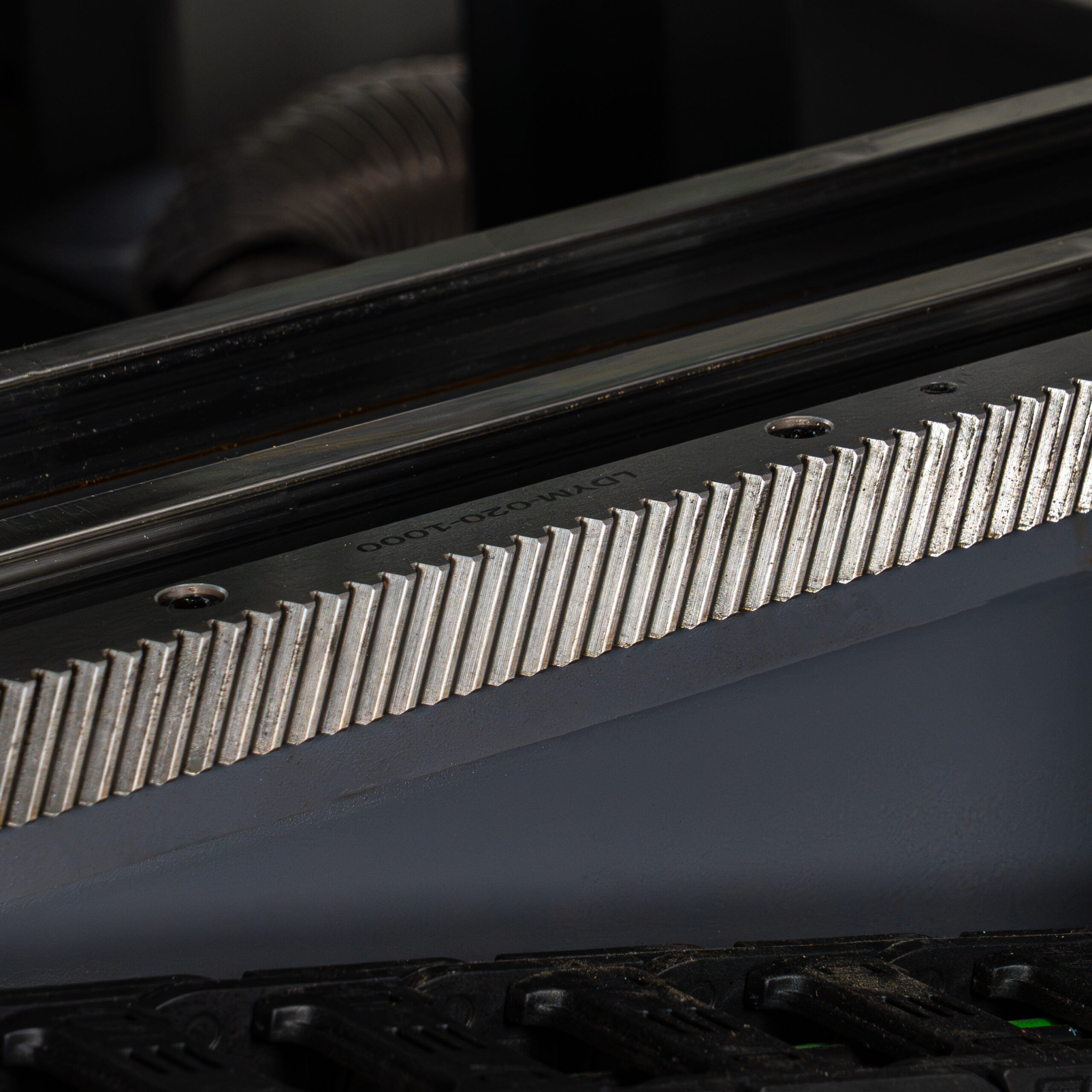

Antrenare pe axe

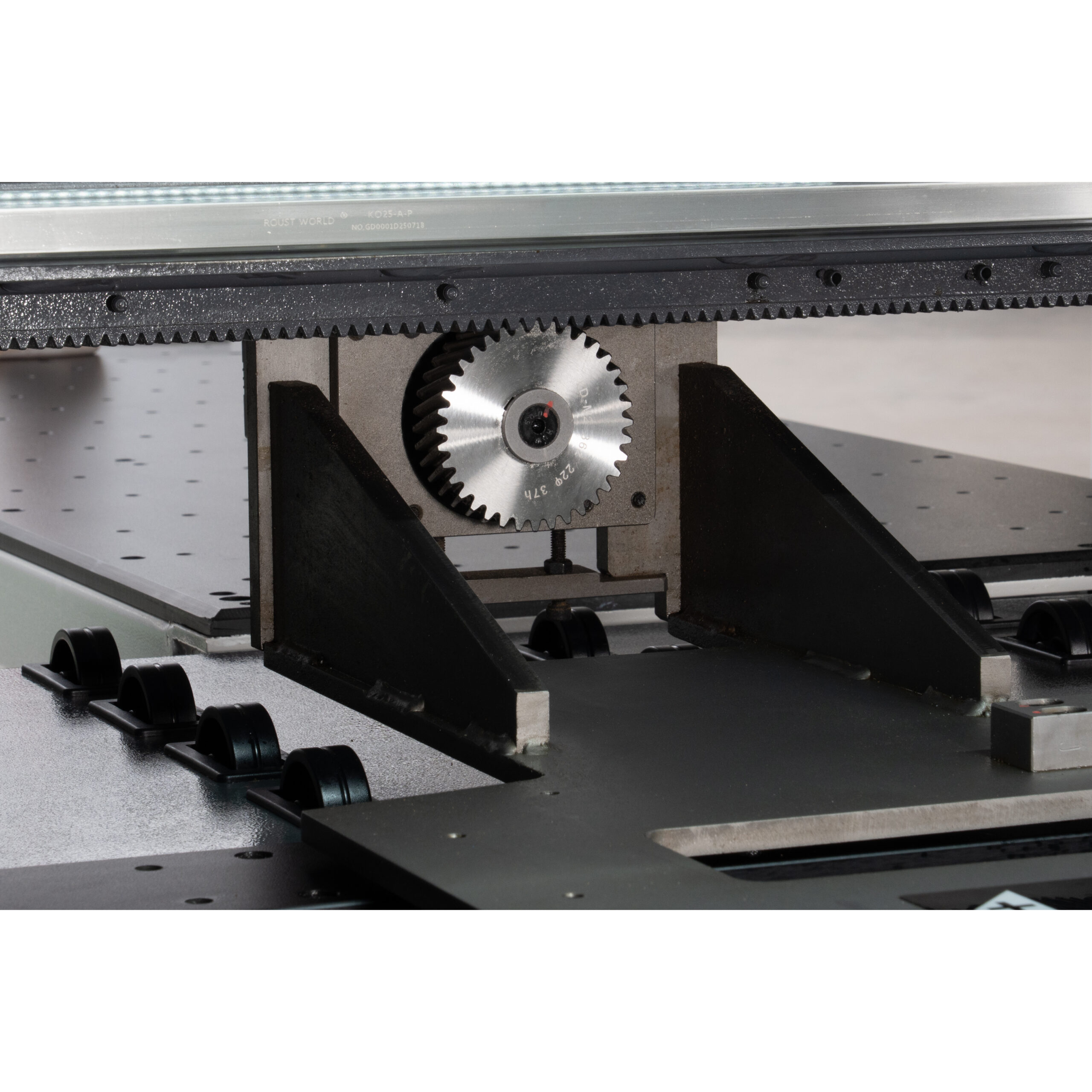

- Antrenarea pe axe se realizează prin pinion și cremalieră ce culisează pe ghidajele liniare profesionale.
- Construcția din oțel aliat de înaltă duritate asigură capacitate mare de încărcare, funcționare lină și nivel redus de zgomot, chiar și în regim de lucru solicitant.
Servomotoare
- Antrenarea pe axe se face cu ajutorul servomotoarelor
- Viteza maximă de deplasare: X/U/Y/Z:130/130/100/30m/min

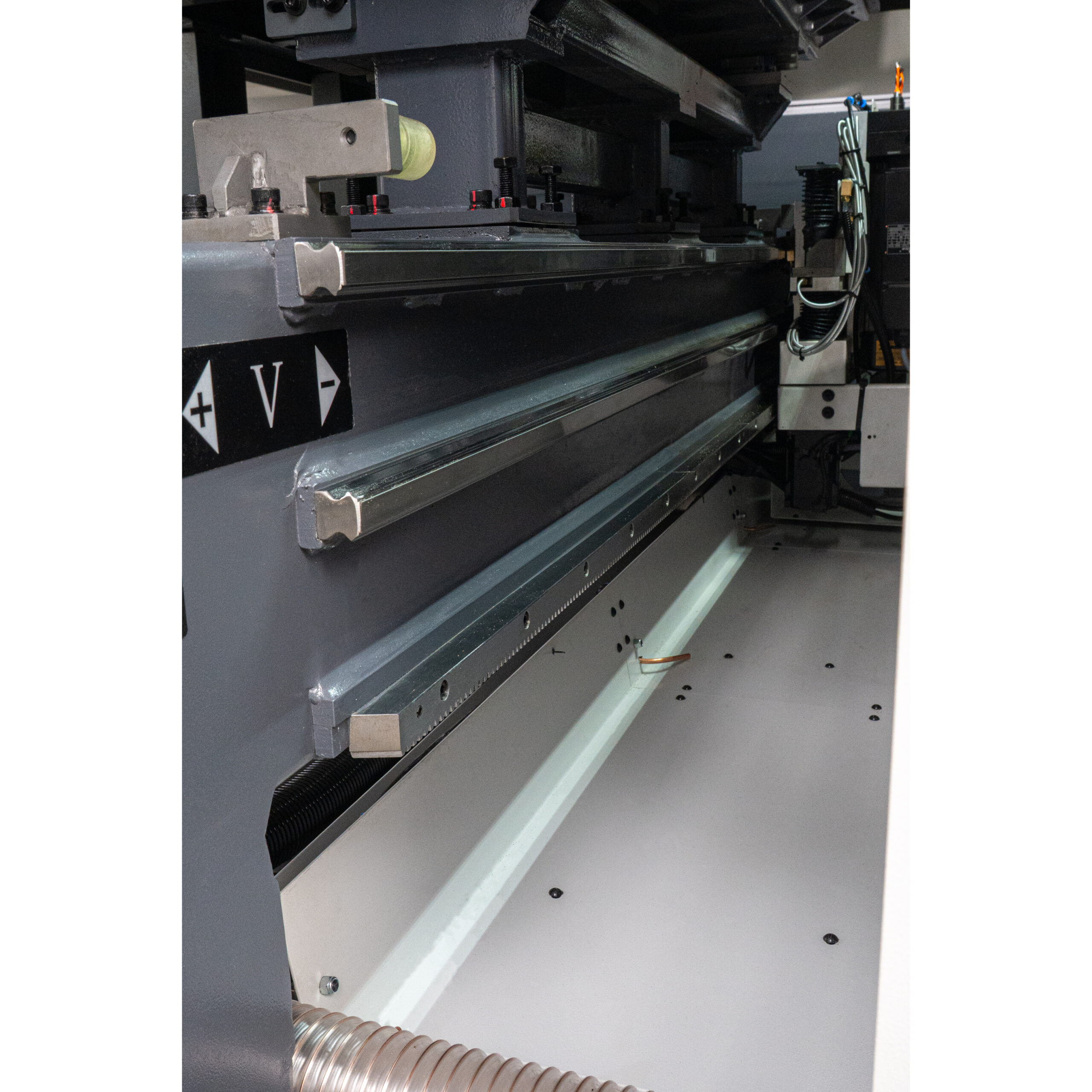

Ghidaje profesionale protejate anti-praf
- Marcă germană ROST, ghidajele sunt prevăzute cu raclete metalice duble și curea de protecție din oțel împotriva prafului.
- Acest sistem previne acumularea reziduurilor în găurile șuruburilor acoperite cu capace din plastic, prelungind durata de viață a ghidajelor și asigurând o precizie constantă în timp.
Sistem de control servo
- Servomotoare de înaltă performanță;
- Motoare cu valoare absolută;
- Anti-interferență;
- Nu este nevoie de revenire la punctul de origine, evitându-se astfel erorile de precizie cauzate de interferențele ce pot apărea.

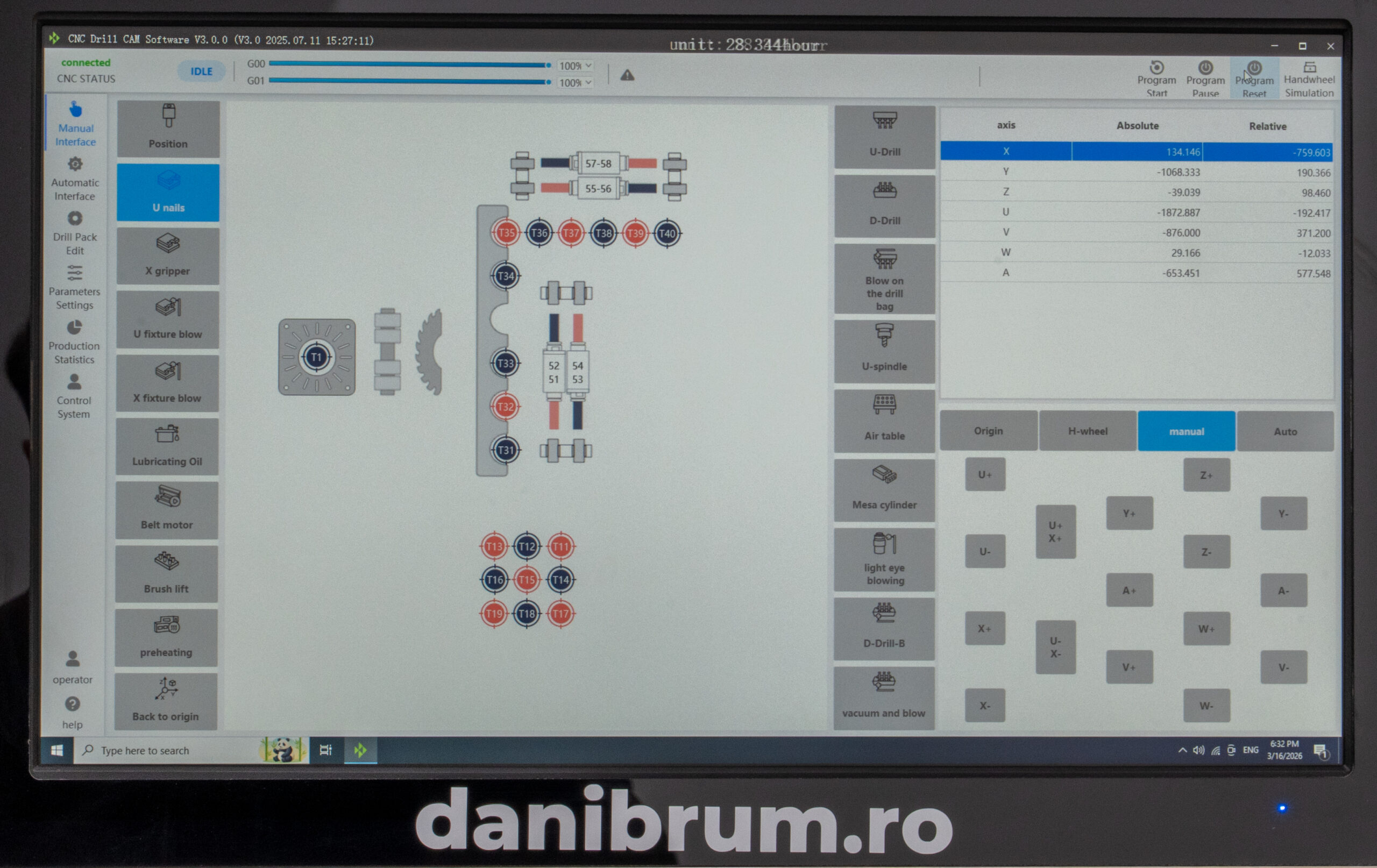

Panou de control și software LNC
- Sistem de operare: Windows;
- Monitor, tastatură și mouse inclus.
- Sistem software ușor de operat și învățat;
- Fiabil, eficient și stabil;
- Nivel mediu de asimilare a informațiilor;
- Interfață modernă și user-friendly;
- Interfața manuală de programare ușor de folosit;
- Toate funcțiile sunt disponibile la vedere;
- Sisteme electrice de la branduri consacrate.
Sistem de scanare coduri de bare
- Suportă funcția de scanare a codurilor de bare, încărcând automat fișierele grafice de prelucrare și programele NC de producție pentru procesare;
- Se conectează cu datele software-ului de operare a comenzilor, optimizând fluxul de lucru și integrarea sistemelor.

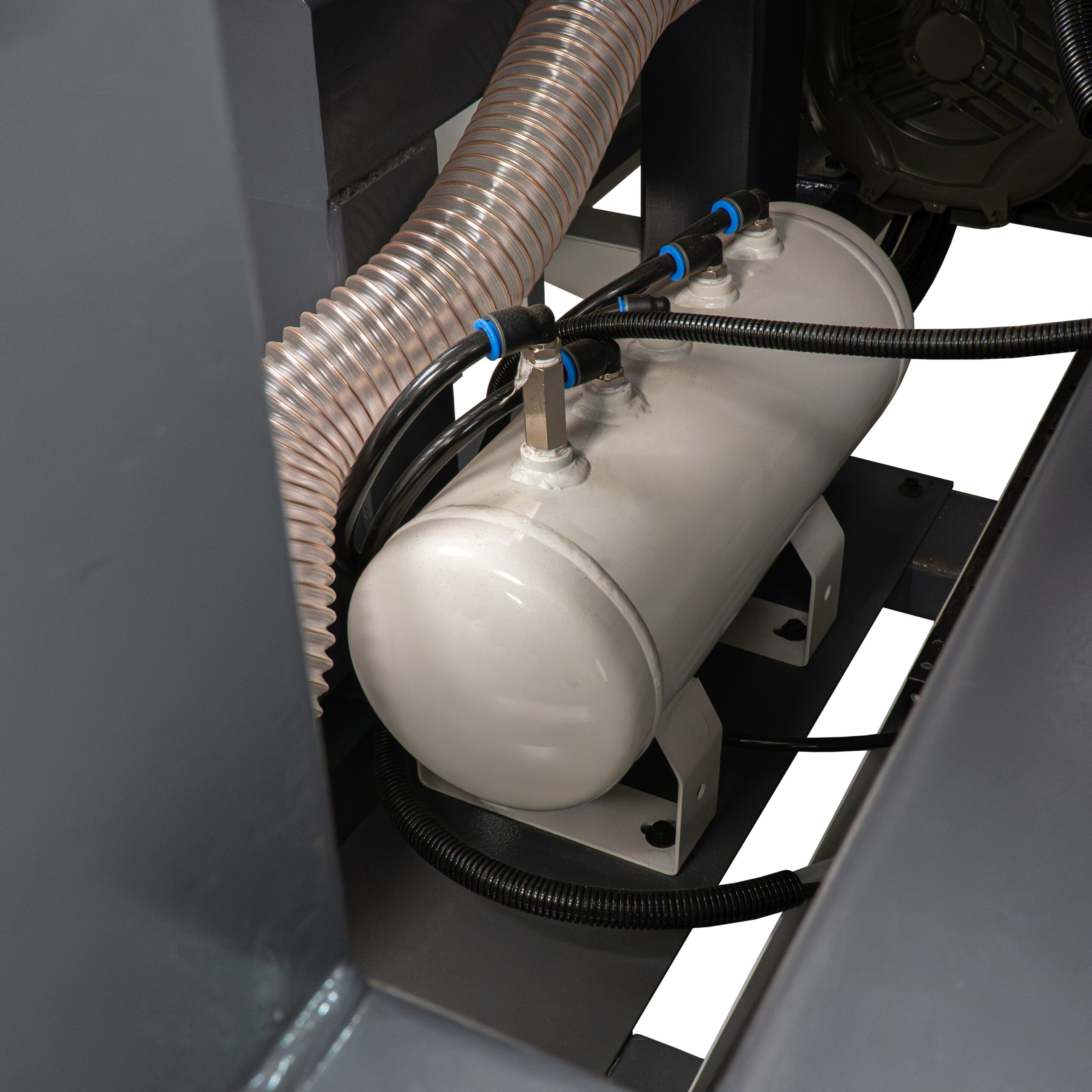

Rezervor stocare gaz
- Un rezervor de stocare a gazului de dimensiuni mari, ce asigură o presiune de lucru stabilă, îmbunătățind eficiența și fiabilitatea procesului de operare.
Booster aer comprimat
- Asigură stabilitatea presiunii aerului comprimat, fapt ce contribuie la creșterea acureteței adâncimii de găurire;
- Important pentru menținerea uniformității și a precizie în procesul de găurire.

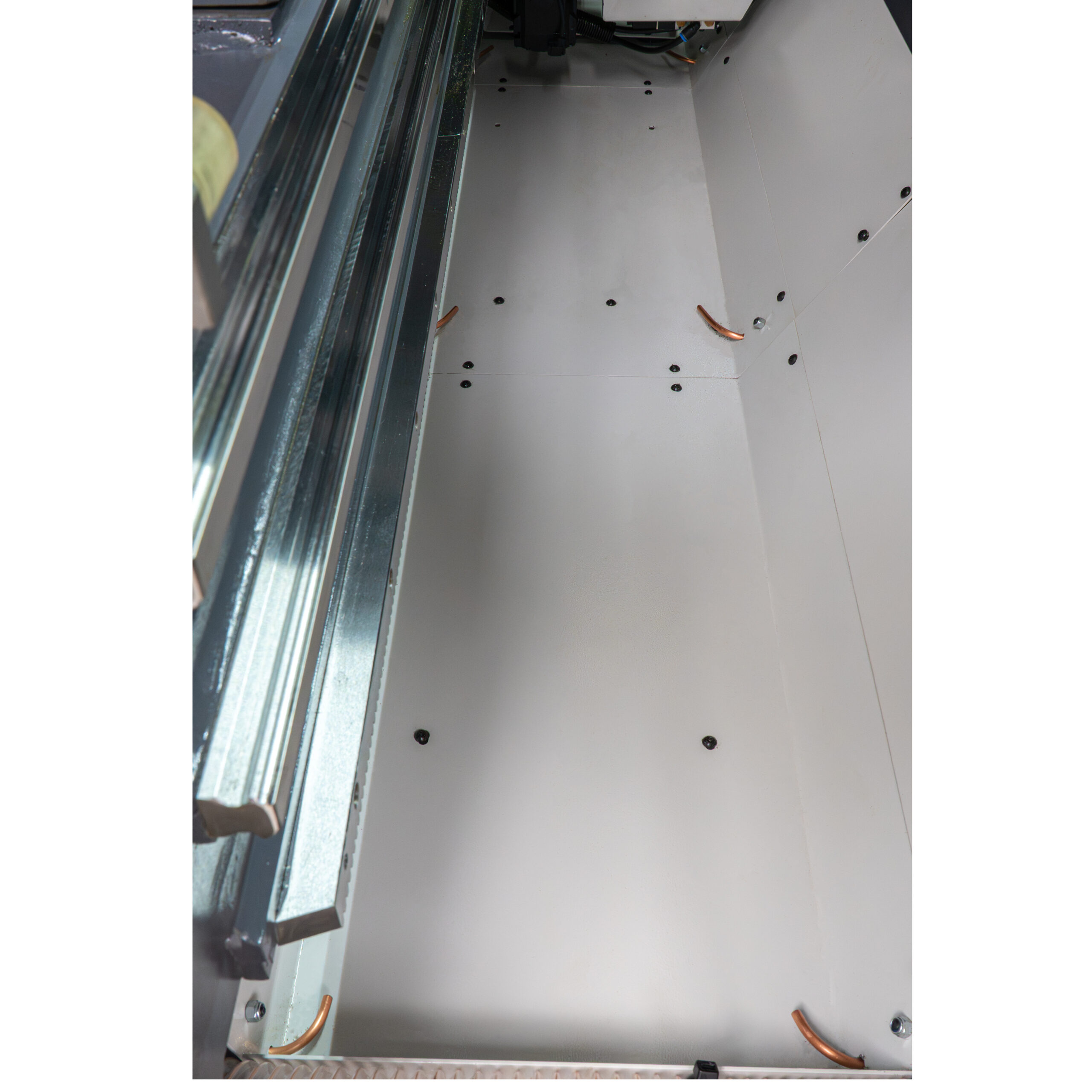

Zonă inferioară închisă
- Partea inferioară este închisă pentru a preveni acumularea așchiilor de lemn sub echipament, din cauza unei aspirații insuficiente.
Sistem de colectare și direcționare praf
- Echipată cu funcție de suflare, permite colectarea rapidă a așchiilor de lemn, prafului și resturilor rezultate din prelucrare, direcționându-le eficient către gura de aspirare a sistemului de exhaustare.
- Pe fiecare laterală există suflante de aer care asigură curățenia în zona inferioară a CNC-ului.
Beneficii și avantaje
- Productivitate ridicată: Capacitatea de a prelucra toate cele șase fețe ale panoului într-un singur ciclu reduce semnificativ timpul de producție și necesitatea manipulării manuale.
- Precizie și calitate superioară: Sistemul de control CNC avansat și componentele de înaltă calitate asigură o precizie ridicată și o calitate constantă a prelucrării.
- Flexibilitate în producție: Permite prelucrarea unei game variate de dimensiuni și grosimi ale panourilor, adaptându-se nevoilor diverse ale producției de mobilier.
- Integrare ușoară: Poate fi integrată cu ușurință în linii de producție existente, contribuind la automatizarea și optimizarea fluxului de lucru.
Aplicații

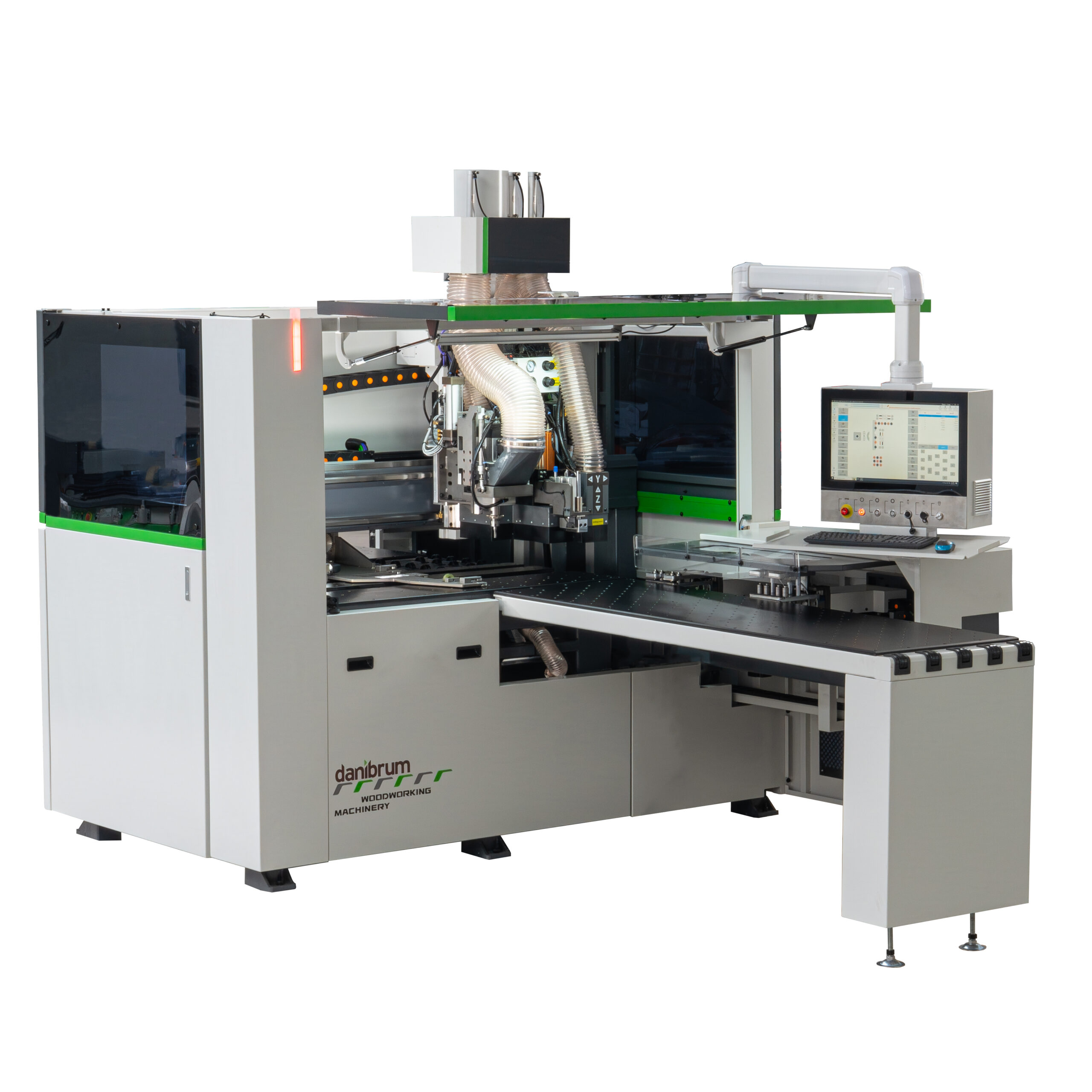

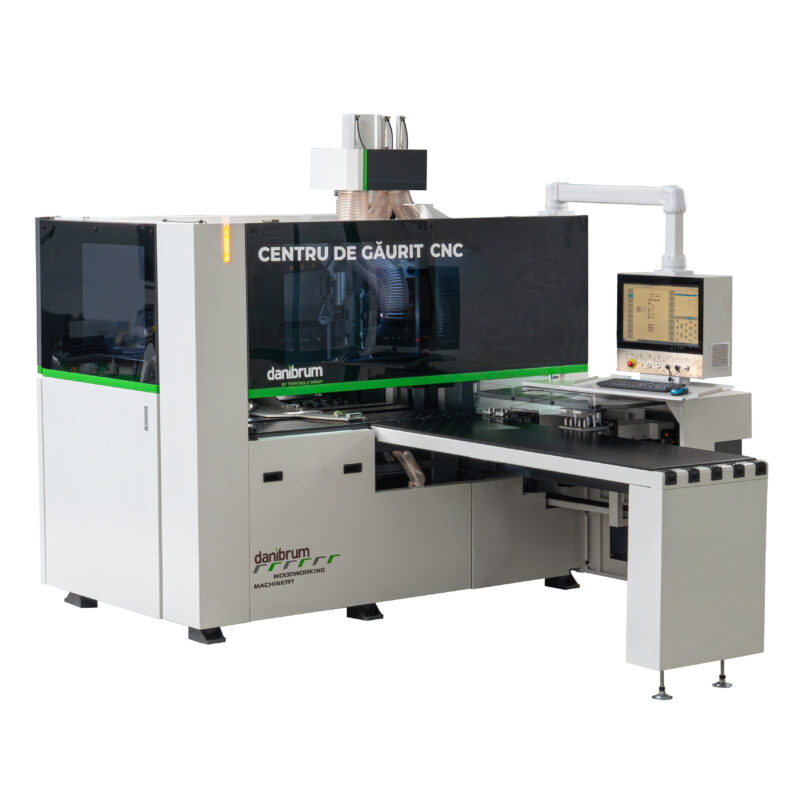

CNC pe 6 laturi DANIBRUM HB61J este ideală pentru producătorii de mobilier de mici dimensiuni care doresc să îmbunătățească eficiența și calitatea procesului de găurire și frezare, fiind potrivită pentru:
- Producția de mobilier modular
- Fabricarea de dulapuri și corpuri de mobilier
- Prelucrarea panourilor pentru uși și sertare
- Alte aplicații care necesită prelucrare precisă pe multiple fețe
CNC pe 6 laturi DANIBRUM HB61J reprezintă o investiție strategică pentru companiile din industria mobilei care urmăresc să crească productivitatea, să reducă costurile de producție și să asigure o calitate superioară a produselor finite. Cu tehnologie avansată și performanțe remarcabile, HB61J este partenerul ideal pentru modernizarea și automatizarea proceselor de prelucrare a panourilor.
