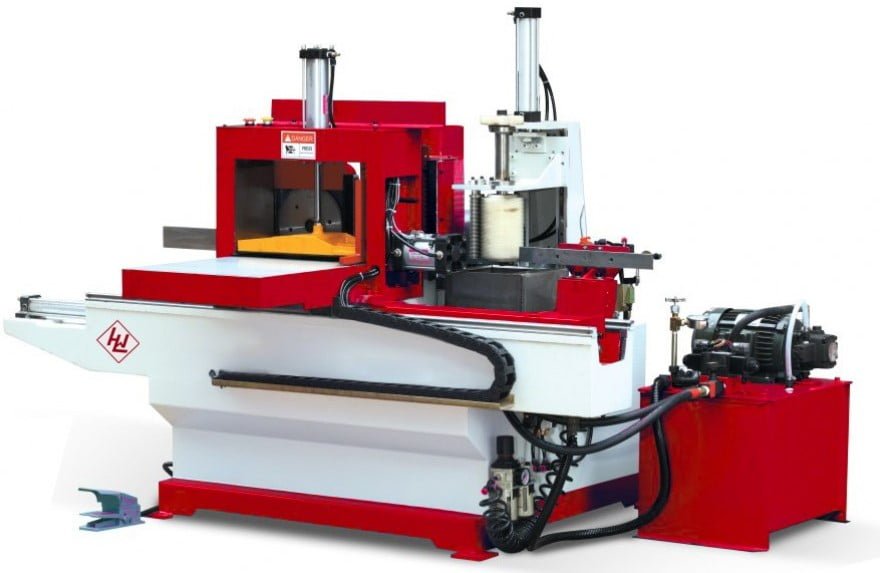

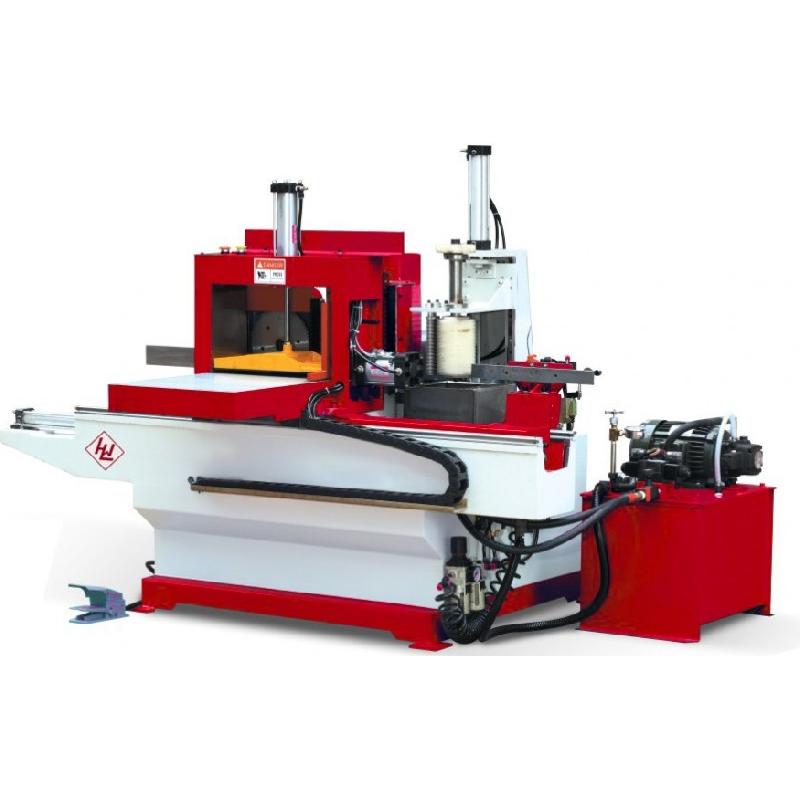

Mașină de frezat în dinți – Winter MXB 3515A

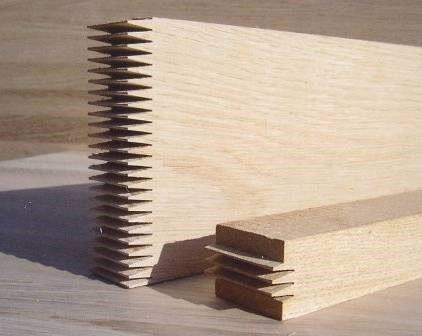

Mașina de frezat în dinți reprezintă etapa premergătoare presarii elementelor în presa de îmbinat în dinți. Se folosește pentru a obține un randament maxim al prelucrării lemnului, în special al lemnului de calitate inferioară, și pentru a valorifica deșeurile. Totodată, elementele îmbinate în dinți sunt mult mai rezistente la torsiuni și oferă performanțe superioare celor din baghetă întreagă.

Modelul MXB 3515A se distinge prin automatizarea proceselor de operare și calitatea excelentă a frezării datorită turației axului de 6750 rot/min. Unitatea de adezivare simplifica operatile de lucru, eliminând o operația de adezivare ulterioară. Din mașină de frezat în dinți reperele se vor introduce direct în presă. Masa de lucru culisează pe ghidaje din oțel durificat cu rulmenți liniari, rezistent la uzuri, fiind acționată cu ajutorul unui piston hidraulic. Deplasarea hidraulică este net superioară acționării manuale sau pneumatice, asigurând un avans constant în timpul lucrului, fără abateri. Reperele prelucrate corect în această etapă, ajută la creșterea productivității și evită pierderea de timp și material în etapele următoare de prelucrare.

  • 2 lanțuri pentru întoarcerea bușteanului;
  • Unitate de scurtare/îndreptare cu ax pentru pânză circulară
  • Reglabilă transversal, cu ajutorul unei manivele, pe ghidaje trapezoidale;
  • Unitate de adezivare;
  • Unitate de frezare/profilare cu ax pentru freză;
  • Unitate de împingere a materialului de pe masa de lucru după frezare, cu piston pneumatic;
  • Masă mobilă din fontă, cu deplasare hidraulică;
  • Acționare la pedală a deplasării mesei;
  • Pompă hidraulică, cu regulator de debit pe tur și retur;
  • Piston vertical de strângere material;
  • Piston orizontal de strângere material;
  • Panou de comandă ergonomic, suspendat.
MXB 3515A
Grosime elemente minim/ maxim 20 – 150 mm
Lungime minimă elemente 100 mm
Lățime maximă de lucru 450 mm
Dimensiuni masă de lucru 500 x 650 mm
Diametru ax freză 50 mm
Diametru ax pânză / tocător 30 mm
Turatie freză 6750 U/min
Turatie pânză / tocător 6750 U/min
Putere motor freză 11,0 kW
Putere motor pânză / tocător 4,0 kW
Putere motor pompă hidraulică 2,2 kW
Putere instalată 17,2 kW
Tensiune de alimentare 400 V, 50 Hz
– Avans hidraulic
– Ghidare masa pe rulmeti liniari
– Actionare la pedală
– Unitate de adezivare
Presiune necesară aer comprimat 6 bar
Dimensiuni L=2200, l=1650, H=1600 mm
Greutate 1300 kg



Brand

WINTER - Germania
