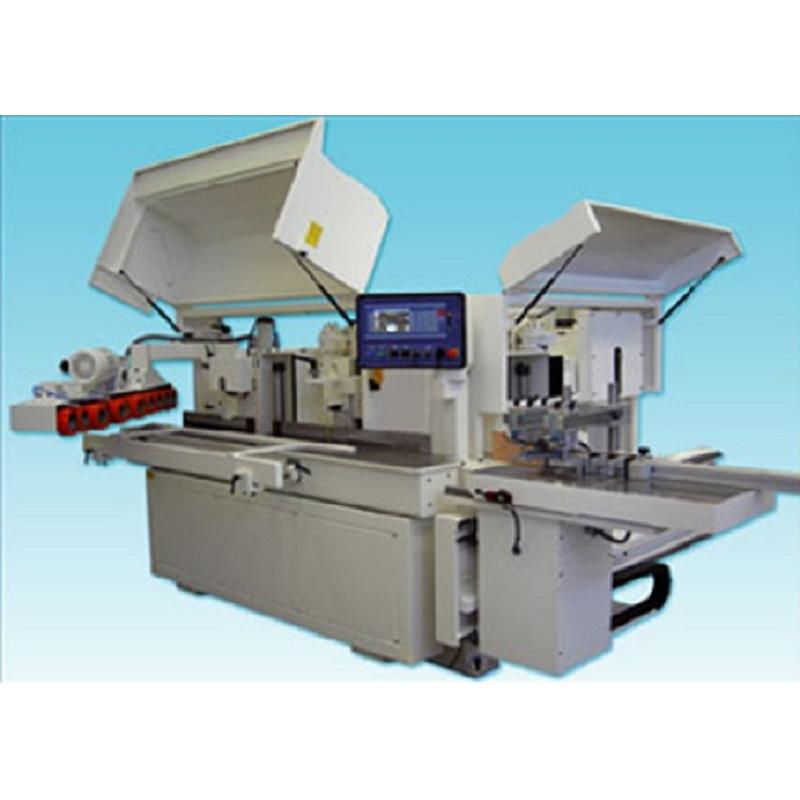

Centru unghiular pentru rame de uși-ferestre Colombo AM 10

  • Utilaj de înaltă flexibilitate, compact și profesional, utilizat pentru cepuirea și profilarea automată a ramelor de uși și ferestre din lemn stratificat.
  • Control facil, computerizat, simplificat prin dotarea cu ecran tactil (‘touch-screen’).
  • Operatorul va lucra din partea din față a utilajului, și nu din spatele mesei de cepuire, ca la modelele clasice. Acest lucru este posibil datorită deplasării transversale a mesei de cepuire, cu ajutorul unui piston pneumatic.
  • Se monteaza întreg setul de scule de prelucrare atât pe axul de cepuire cât și pe cel de profilare în lungime. Se selectează programul de lucru necesar la un moment dat, și acesta va regla în mod adecvat axele pe înălțime.
  • Dotat cu unitate pentru recuperare șipcă.
  • Dispune de braț frontal, reglabil, pentru susținerea ramei montate, atunci când aceasta este prelucrată pe exterior.
  • Capacitate de producție de 40 ferestre / zi (1 toc și 2 canate, respective 12 piese/fereastră)
  1. Grup de cepuire
  1. Unitate de tăiere

Putere motor

3 kW

Turație de lucru

3000 rot/min

Diametru maxim pânză

400 mm

Diametru ax

30 mm

Înălțime maximă de tăiere

125 mm

Reglare transversală

manuală, cu afișaj numeric

Acționare verticală

pneumatică

Diametru hotă exhaustare

120 mm
  1. Unitate de frezare (transversală)

Putere motor

5,5 kW

Turație de lucru

3200 rot/min

Diametru maxim scule frezare (cepuire)

320 mm

Diametru ax

30 mm

Înălțime utilă ax

320 mm

Cursă verticală

0-240 mm

Reglare cursă verticală

electrică (ansamblu format din șurub rotativ cu bile recirculabile)

Diametru hotă exhaustare

150 mm
  1. Masă mobilă

Dimensiuni masă

1000×500 mm

Viteză de deplasare

0-40 m/min

Riglă transversală extensibilă

0-3000 mm

Reglare la unghi a riglei transversale

0-45O

Număr pistoane fixare material

2 buc

Limitator cu 3 poziții programabile

da
  1. Grup de profilare în lungime
  1. Unitate de frezare (longitudinală)

Putere motor

5,5 kW

Turație de lucru

6000 rot/min

Diametru maxim scule frezare (profilare)

220 mm

Diametru ax

50 mm

Înălțime utilă ax

320 mm

Cursă verticală

0-240 mm

Reglare cursă verticală

electrică (ansamblu format din șurub rotativ cu bile recirculabile)

Reglare cursă orizontală

manuală (cu afișaj numeric)

Diametru hotă exhaustare

150 mm
  1. Unitate de recuperare șipcă

Putere motor

2,2 kW

Turație de lucru

6000 rot/min

Diametru pânză

200 mm

Diametru ax

35 mm

Lungime utilă ax

20 mm

Reglare cursă transversală

manuală (cu afișaj numeric)

Reglare cursă verticală

pneumatică (cu limitator tip revolver cu 4 poziții)

Diametru hotă exhaustare

80 mm
  1. Dispozitiv de avans cu role

Număr role cauciucate de avans

10 buc

Diametru role

120 mm

Putere motor

1,1 kW

Viteză de avans reglabilă

2-12 m/min

Dimensiuni material
Lungime max 3000 mm
Grosime min-max 25-125 mm
Lățime min-max 45-200 mm
Greutate utilaj 2.800 kg

Brand

COLOMBO - Italia
