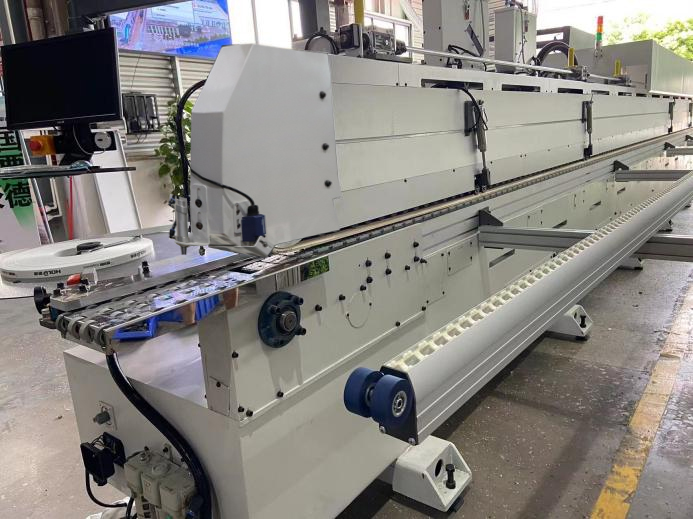

Mașină automată de aplicat cant cu reglaje servo electrice industrială DANIBRUM V5

• Cadrul mașinii este construit din plăci de oțel structural de înaltă rezistență, sudate împreună, oferind o rezistență și stabilitate sporite. Suprafața este tratată împotriva ruginii și vopsită cu vopsea rezistentă la temperaturi înalte;
• 4 coloane de ridicare robuste pentru o operare sigură;
• Grindă de presare dublă cu sisteme de culisare industriale integrate;
• Sistemul folosește două unități de pre-topire a adezivului făcând lipirea mult mai eficientă și rapidă, păstrând totodată proprietățile adezivului;
• Mașina este dotată cu sistem de aplicare adeziv de tip EVA; Opțional poate fi adăugat un sistem de aplicare adeziv de tip PUR;
• Pentru plăcile cu folie de protecție unitate de curățare pe suprafață se poate dezactiva, apăsând doar un buton;
• Tăiere precisă la capete cu levitație magnetică, de înaltă precizie;
• Permite aplicarea cantului pe elemente înguste 60 x 120 mm;
• Bandă de avans cu textură industrială Caterpillar;
• Bandă de avans superioară cauciucată, continua, ce asigură o presare eficientă, fără a deteriora melamina panourilor prelucrate;
• Două unități de țicling cu raze diferite;
• Schimbare rapidă între grosimile canturilor; afișarea grosimii pe displayul panoului de comandă;
• Grupul de frezare superioară și inferioară a surplusului de cant folosește două grupuri de frezare, pentru frezare grosieră și frezare fină cu rază;
• Sistemul de alimentare și avans se face cu sistem dublu antrenat;
• Frezarea pe capete și colțuri este efectuată cu 4 motoare;
• Dotată standard cu două unități de preîncălzire panouri;
• Dispozitive de pulverizare agent separare și antistatic;
• Vizibilitate foarte bună asupra tuturor grupurilor, pentru operațiile de întreținere;
• Panou de control cu interfață touch-screen și iconițe grafice specifice fiecărui grup;
• Butoane fizice de urgență amplasate în puncte cheie ale mașinii;
• Componente electronice de calitate, stabile și corect corelate pentru a oferi un regim de lucru performant și coerent;
• Construcție foarte solidă, specifică utilajelor industriale.
• În comparație cu grinda de presare simplă, cea dublă asigură o presare crescută și stabilitate în timpul prelucrărilor intense;
• Sistem de control inteligent cu 11 funcții, transmisie de date în timp real, diagnoză erori în timp real și rapoarte de producție;
• Acționarea CNC a grinzii de presare asigură eficiență și acuratețe în utilizare;
• 5 role de presare din oțel + 1 rolă din cauciuc;
• Patru motoare și urmărire direcțională a tăierii, pentru un unghi de teșire perfect;
• Unitate dublă de țicling;
• Dispozitiv de colectare șpan rezultat de la răzuirea pe rază;
• Răzuitor de suprafață pentru îndepărtarea surplusului de adeziv;
• Unitate dublă de polișare.

Sistem de control

• Sistem de control, PLC și invertor Siemens, ce asigură o operare stabilă a programelor, un flux de lucru lin și o precizie ridicată în procesarea pieselor;
• Încălzire inteligentă conform timpului setat atunci când mașina este pornită;
• Păstrare automată a căldurii atunci când nu este introdusă nicio placă, conform timpului setat);
• Standby personalizat, mașina intră în stare de repaus atunci când nu este utilizată, reducând consumul de energie);
• Poziționare rapidă a grinzii de presiune;
• Înregistrare defecțiuni;
• Înregistrări de funcționare (timp de funcționare a echipamentului, timp efectiv de funcționare);
• Funcție de numărare a pieselor;
• Funcția de integrare cu ERP/MES poate fi dezvoltată conform cerințelor clientului. Transmitere de date în timp real, înțelegere în timp real a stării echipamentului și rapoarte de producție disponibile printr-un singur click.

Grindă de presare ranforsată

• Cadru industrial foarte robust și grindă de presare ranforsată;
• Baza integrată, ultra-rigidă, cu ghidaj liniar este recoaptă și prelucrată cu precizie.
• Șina de ghidare este montată pe o structură continuă, nesuspendată, ceea ce asigură o stabilitate excepțională.
• Această construcție crește semnificativ rezistența grinzii de presare, garantând o performanță stabilă în condiții de lucru cu sarcini ridicate.

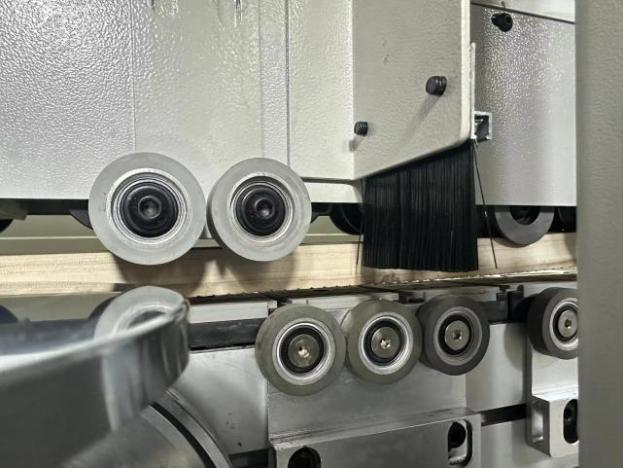

Presare cu curea trapezoidală

• Datorită profilului trapezoidal și flexibilității benzii, presiunea este distribuită egal pe suprafața piesei, reducând riscul de alunecare sau de deformare.
• Materialul benzii este conceput pentru a evita lăsarea de urme pe suprafețele sensibile (ex. MDF vopsit, panouri lucioase, melaminate), fiind ideal în aplicații de finisaj de înaltă calitate.
• Se adaptează ușor la grosimi diferite de panouri fără necesitatea reglărilor frecvente ale presiunii mecanice.
• Cureaua are o durată lungă de viață și nu necesită lubrifiere sau tensionări frecvente, comparativ cu rolele presatoare convenționale.
• Reduce zgomotul și vibrațiile în timpul procesului, contribuind la un mediu de lucru mai confortabil și la protejarea altor componente mecanice.
• Ideală pentru producția în flux continuu – piesele sunt menținute ferm chiar și la viteze ridicate, fără devieri laterale.

 Sistem pulverizare agent separare

• Ajută la prevenirea lipirii adezivului pe suprafața melaminată a plăcilor prelucrate;
• Aceasta este pulverizată înaintea prefrezării.

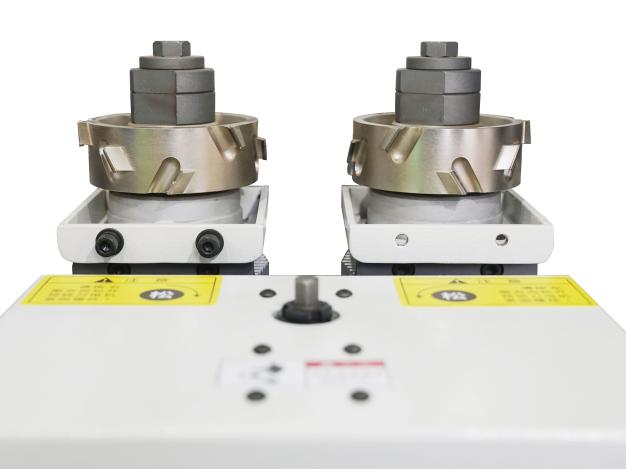

Unitate prefrezare

• Garantează perpendicularitatea, prin frezarea posibilelor defecte ale canturilor, obținând astfel o lipire optimă între marginea vizată și folia de cant;
• Hotă de exhaustare independentă.

Unitate pre-încălzire coli

• Unitatea de pre-încălzire panou cu infraroșu, este poziționată înainte de grupul de adezivare pentru a crea o temperatură cât mai optimă pentru lipirea cantului;
• Ideală pentru mediile umede sau reci.

Unitate adezivare dublă

• Avantajul sistemului este timpul redus de topire;
• Permite utilizarea adezivilor EVA;
• Reduce efectul de carbonizare și vulcanizare cauzat de supraîncălzirea rășinilor din adezivi;
• Confortabil și ușor de înlocuit adezivul;
• Dizolvare și mixare particulelor de adeziv;
• Detector de nivel al adezivului pentru a controla cantitatea de adeziv și pentru a împiedica supradozarea;
• Reglarea temperaturii se face de pe panoul de comandă;
• Garantează aderența perfectă între adeziv și coala de PAL;
• Unitate de adezivare cu funcție de schimbare rapidă.

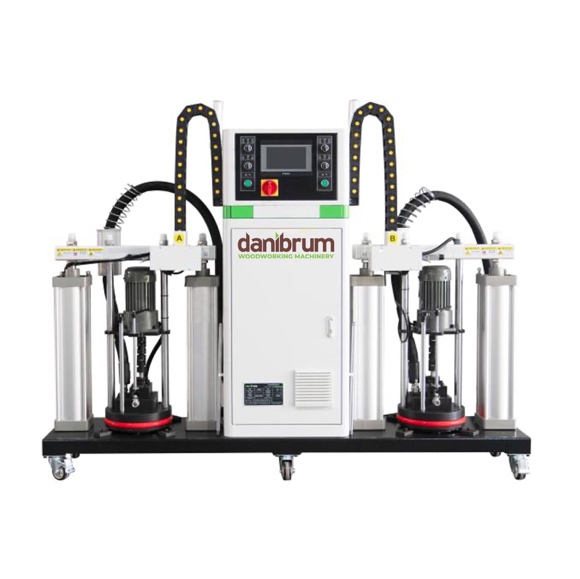

Unitate adezivare PUR (opțional)

• Permite utilizarea a două culori de adeziv diferite;
• Cuva de adezivare dispune de autocurățare;
• Rezistență ridicată la uzură, umiditate, căldură și raze UV;
• Margini curate, fără urme de adeziv;
• Adezivii pe bază de poliuretan se deosebesc de adezivii convenționali cu topire la cald prin prezența grupurilor reactive de izocianat, componente ce se reactivează în contact cu umiditatea, formând o legătură elastomerică robustă și durabilă;
• Conferă avantajul de a nu necesita aplicare în straturi groase, ceea ce economisește material și reduce greutatea ansamblului final.

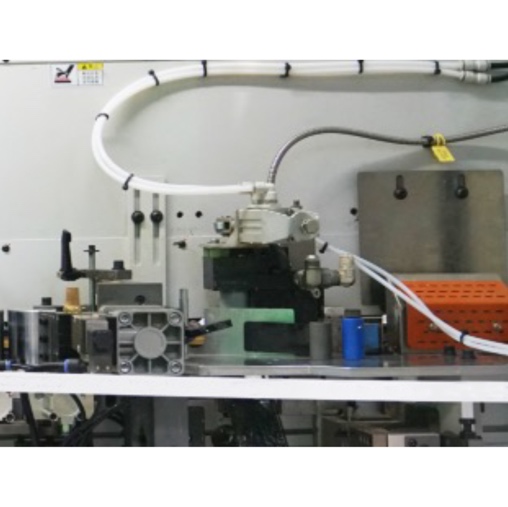

Ghilotină pneumatică

• Ghilotină acționată pneumatic;
• Asigură tăierea grosieră rapidă și precisă, fiind controlată pneumatic și electric;
• Permite tăierea din role și baghete.

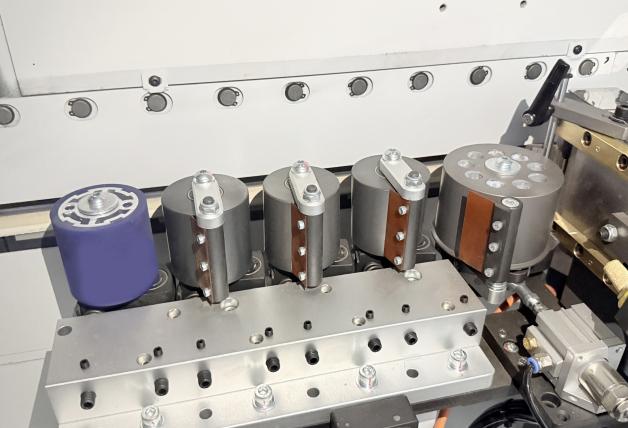

Role presoare

• Fiecare rolă din oțel este echipată cu o racletă dedicată pentru îndepărtarea rapidă a surplusului de adeziv, asigurând o margine curată și finisată.
• Rola din silicon aplică presiune suplimentară pentru a garanta o lipire fermă și uniformă a cantului pe piesă. Această combinație optimizează atât calitatea finisajului, cât și eficiența procesului.
• Presiune de lucru – 5 – 2.5 bar.

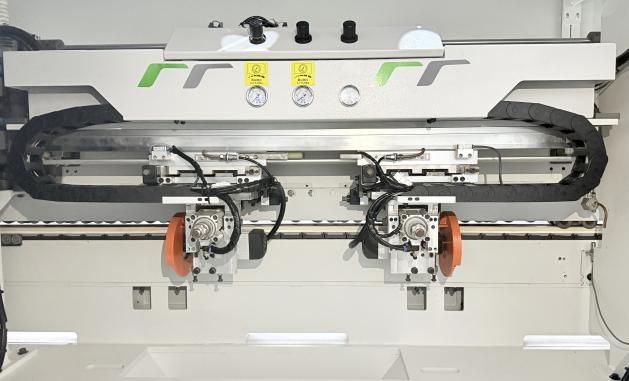

Unitate de tăiere cu levitație magnetică

• Utilizează mișcare de înaltă precizie pe ghidaje cu levitație magnetică pentru tăierea rapidă a benzii de cant, asigurând o margine perfect plană și netedă a panoului.
• Această tehnologie contribuie la un rezultat final superior în procesul de căntuire, iar operarea mai rapidă sporește productivitatea liniei de producție.
• Reglaje servo.

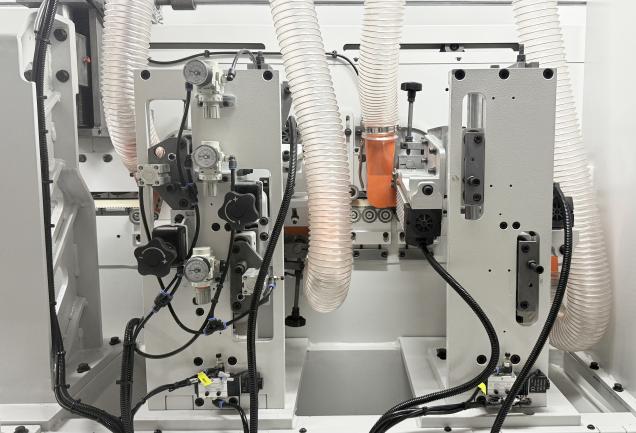

Unitate de profilare în lungime

• Construcție rezistentă și extrem de robustă;
• Frezare fină pentru margini înclinate și rotunjite
• Reglaje ușor vizibile și facil de operat;
• Grup 1: profilare grosieră
• Grup 2: profilare fină cu rază
• Motoare independente pentru fiecare freză;
• Freze de finisare fină x 2;
• Noul sistem de tăiere fină elimină vibrațiile chiar și la viteze mari de lucru și realizează o tranziție lină în formă de „R”, pentru un finisaj perfect și continuu al cantului.
• Reglaje servo.

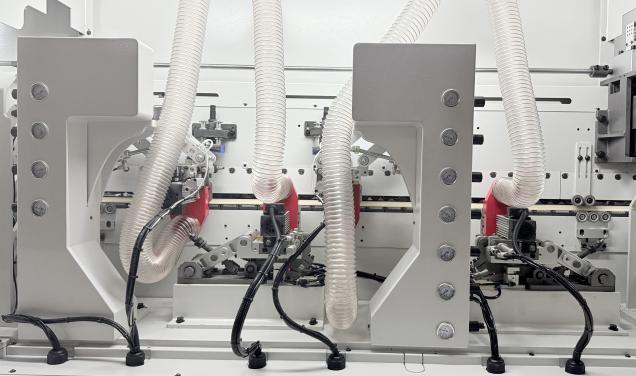

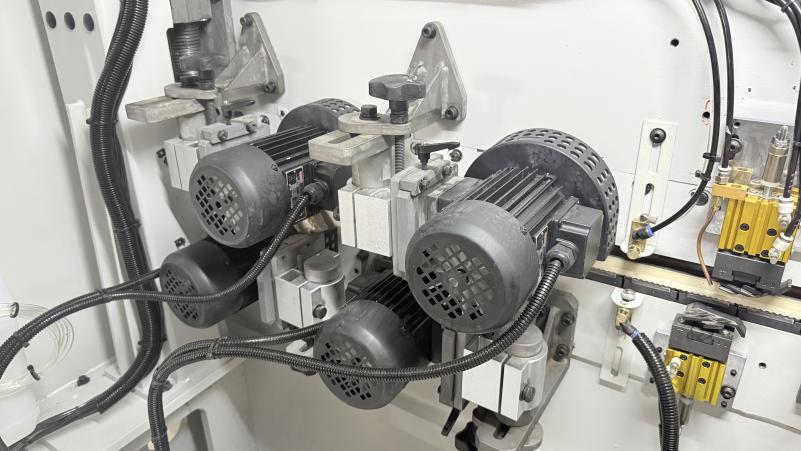

Unitate rotunjire colțuri de mare viteză

• Mod acționare – față, spate și două muchii drepte astfel încât să se obțină raza uniformă a cantului;
• 4 motoare de mare viteză pentru a asigura o frezare precisă a celor 4 colțuri colțurilor;
• Dotate cu hote exhaustare independente pentru exhaustare optimizată, ce previne impactul negativ al așchiilor.

2 seturi țicling de mare viteză

• Unitatea de țicling are rolul de a prelucra marginile finisate anterior;
• Țiclingul cu rază îndepărtează urmele de adeziv sau folie de cant, asigurând o suprafață uniformă a marginilor;
• Acesta finisează colțurile prelucrate anterior de grupul de profilare în lungime;
• Frezarea se realizează superior și inferior;
• Design stabilizat pentru operare la viteză mare, elimină urmele lăsate de scule și perfecționează finisajul rotunjit în formă de „R” – ideal pentru uși de mobilier premium;
• Reglaje servo.

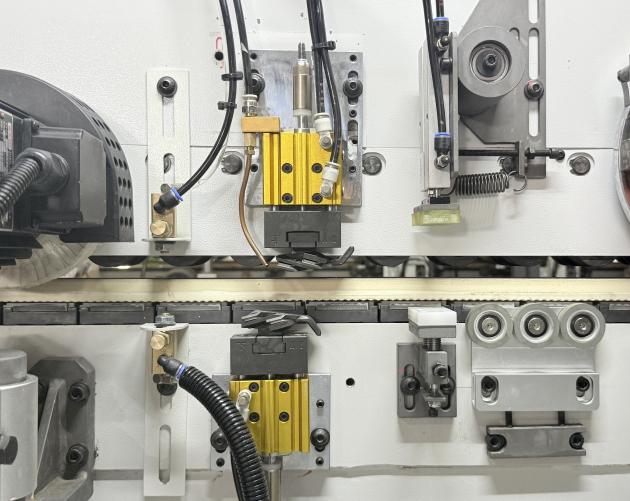

Sistem colectare șpan + răzuitor de suprafață + agent curățare

• Sistem colectare șpan: Elimină firele de adeziv rezultate în procesul de căntuire, care pot interfera cu racleta plană sau se pot înfășura în unitatea de polișare, prevenind astfel blocarea sau arderea motorului.
• Răzuitor pe suprafață: Ușor de reglat, curăță eficient surplusul de adeziv și previne zgârierea suprafeței panoului.
• Unitate cu agent de curățare: Diluează și înmoaie reziduurile de adeziv topit pentru o curățare mai ușoară și eficientă, asigurând un finisaj perfect.

Role auxiliare

• Protejează suprafața pieselor înguste în timpul avansului, asigurând stabilitatea în mișcare a benzii transportoare.

Unitate de polișare dublă

• Unitatea de polișare dublă este locul unde marginile beneficiază de finisarea finală;
• Motoare independente;
• Periile conlucrează concomitent, oscilând înainte și înapoi pentru a utiliza uniform discurile textile;
• Reglaje rapide și facile;
• Împreună cu soluțiile pentru curățarea surplusului de adeziv, periile de polișare asigură un rezultat final perfect, la puterea a 2a.

Dispozitive de protecție

• Dispozitiv de protecție alimentare succesivă, acționat pneumatic. Acesta împiedică alimentarea accidentală, care poate cauza avarii semnificative asupra unităților de lucru;
• Acesta monitorizează automat operațiile și asigură utilizarea în siguranță a mașinii;
• Butoane de urgență fizice.

Reductor bandă transportoare

• Asigură operarea stabilă a benzii transportoare printr-un motor de 7.5 kW;
• Poziționat în partea de descărcare a agregatului.

Suport extensibil piese lungi

• Mesele de intrare/ieșire din oțel inoxidabil, echipate standard cu role auxiliare, protejează panourile în timpul manipulării și contribuie la creșterea eficienței procesului de alimentare și evacuare.
