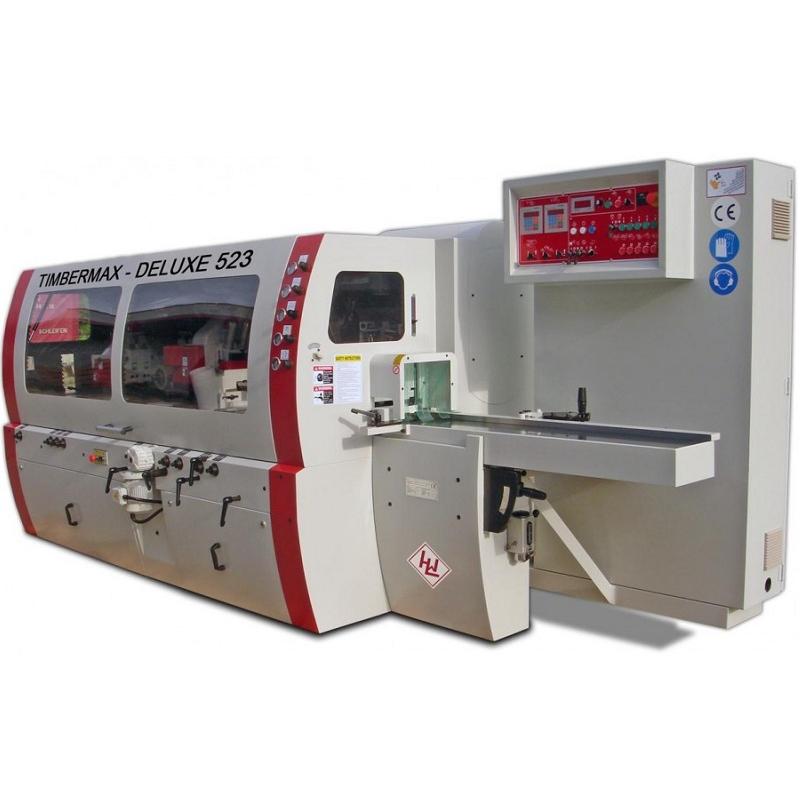

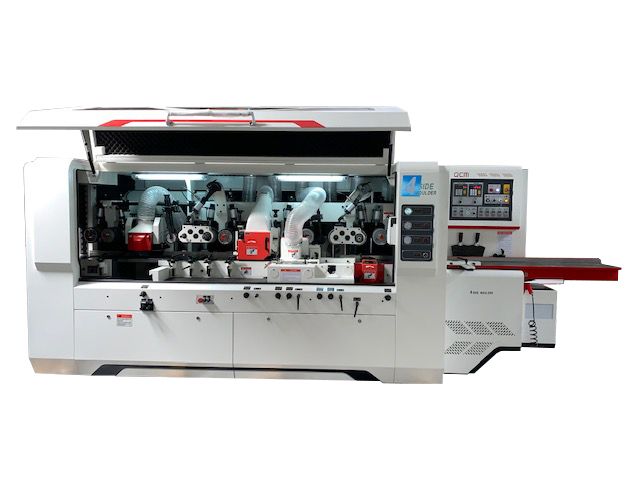

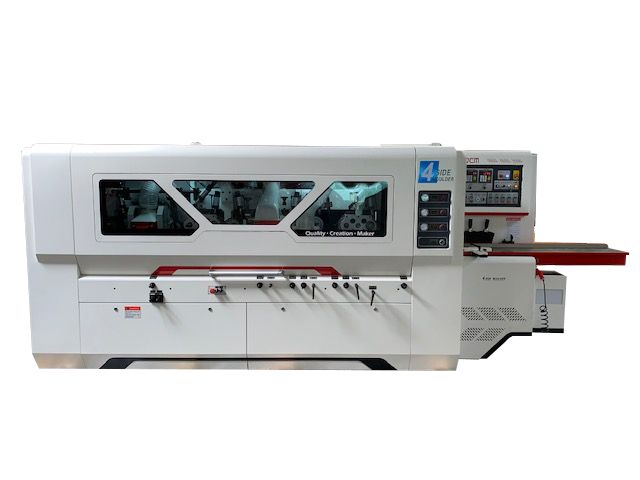

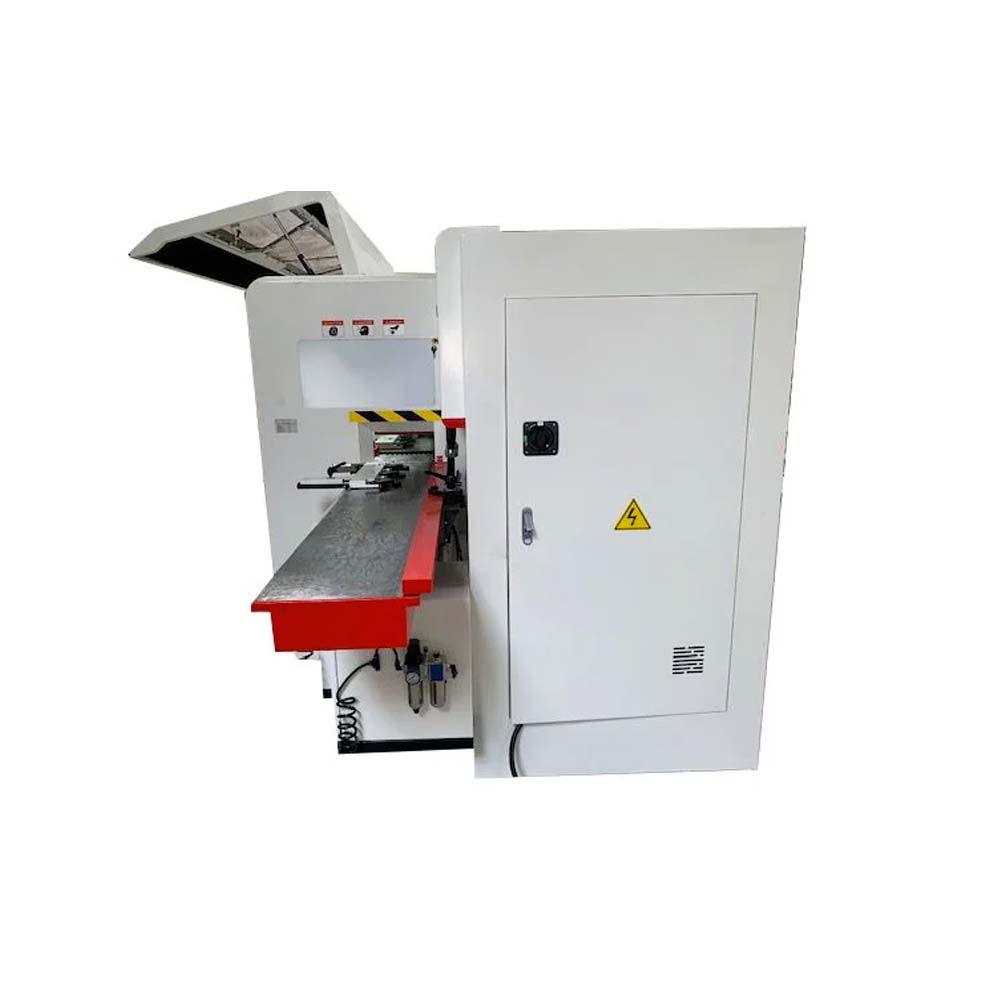

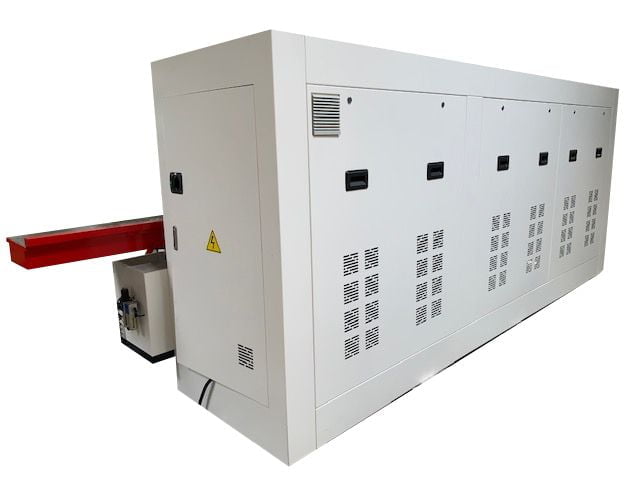

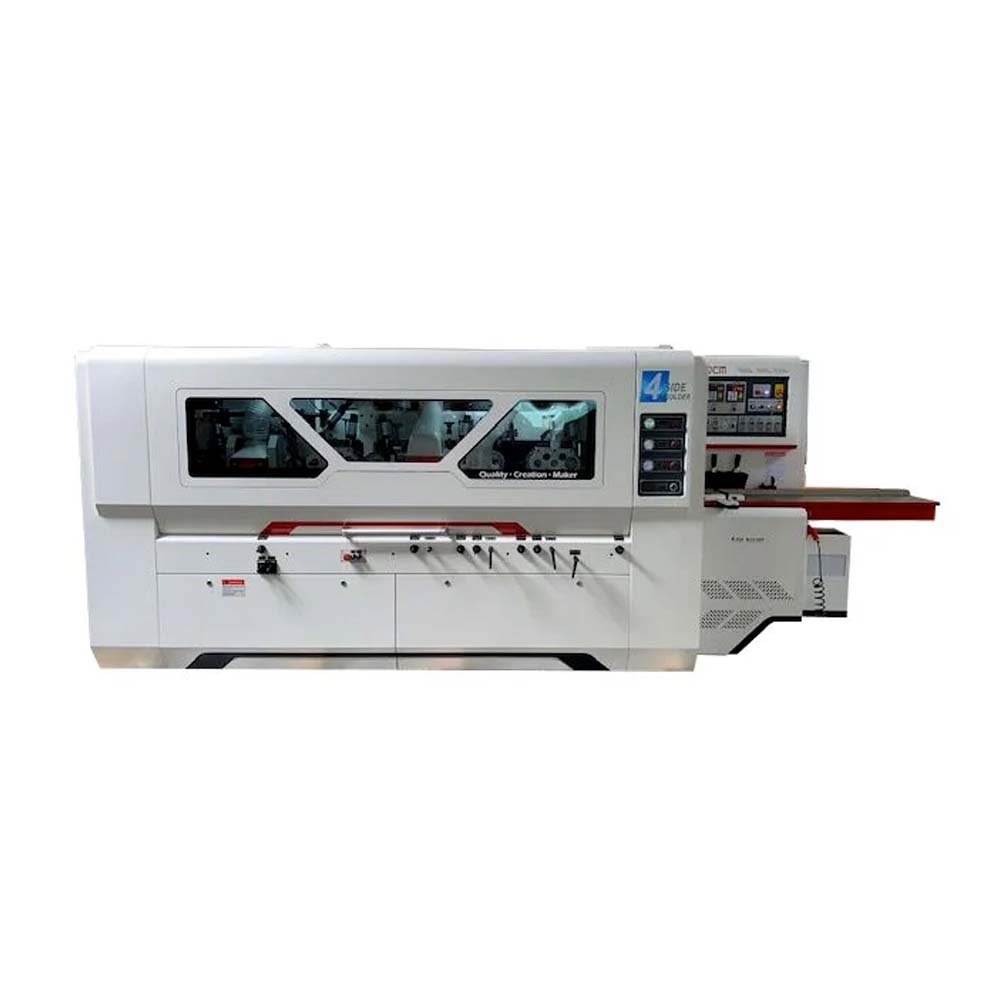

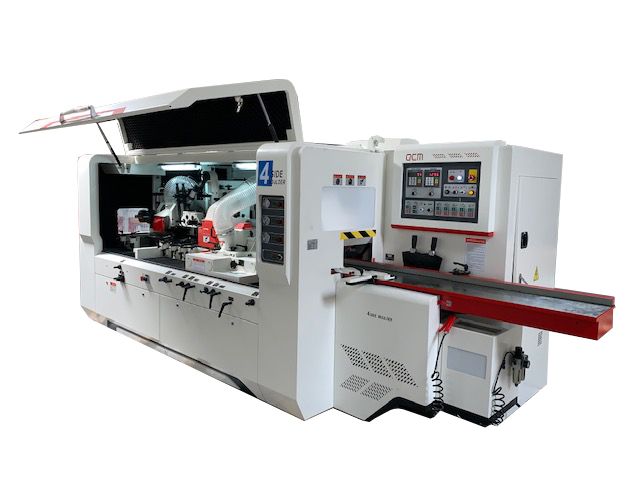

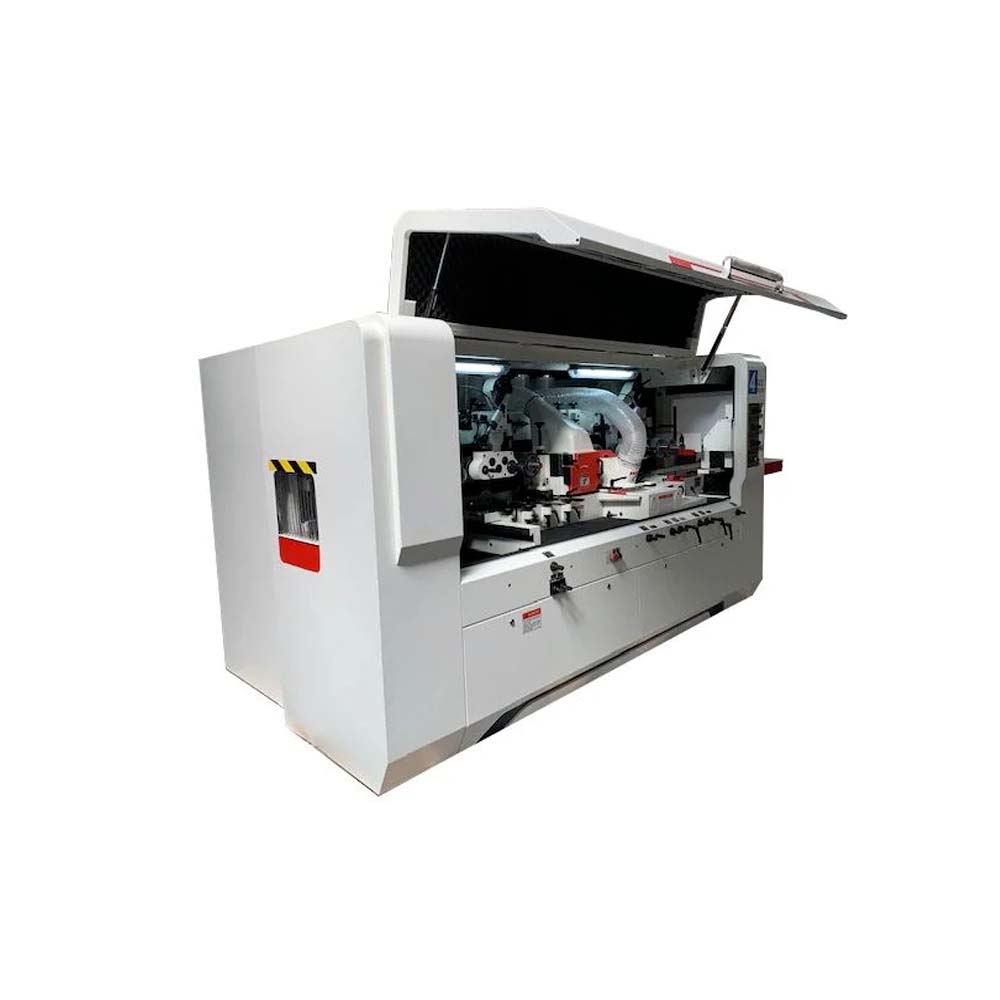

Mașină de prelucrat pe 4 fețe cu 5 axe Winter Timbermax 5-23U

Seria Unimax 23 a fost concepută să ofere posibilitatea prelucrării reperelor cu dimensiuni sporite, astfel:

  • lățime utilă de lucru de maxim 230 mm;
  • înălțime utilă de lucru de până la 160 mm;
  • viteza de avans variabilă, între 5 și 30 m/min;
  • set pentru prelucrare a pieselor mici, cu lungime minimă de 180 mm – inclus;

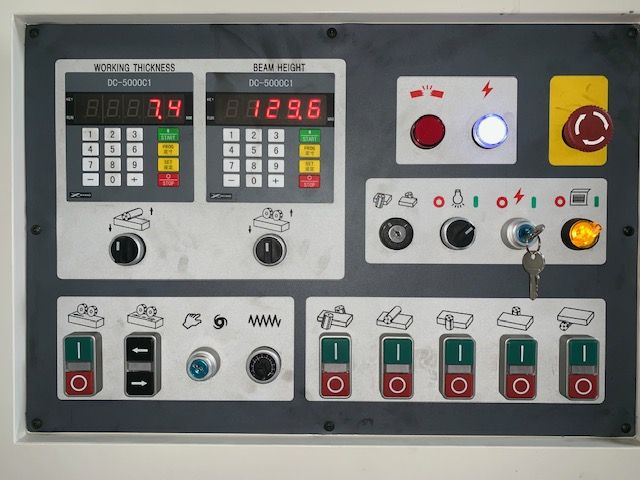

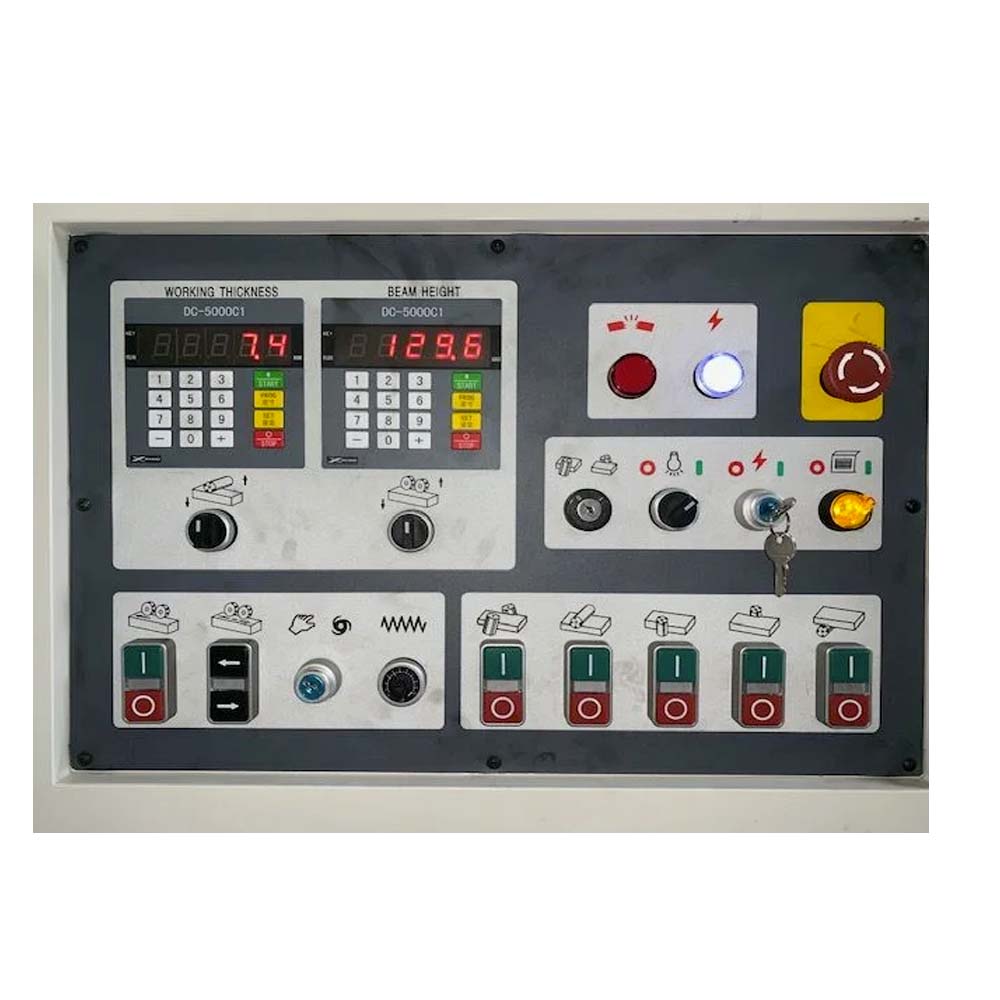

  • control electronic al grosimii de lucru (reglare electronică, cu afișaj digital, a cursei verticale a axului superior și a rolelor de avans).

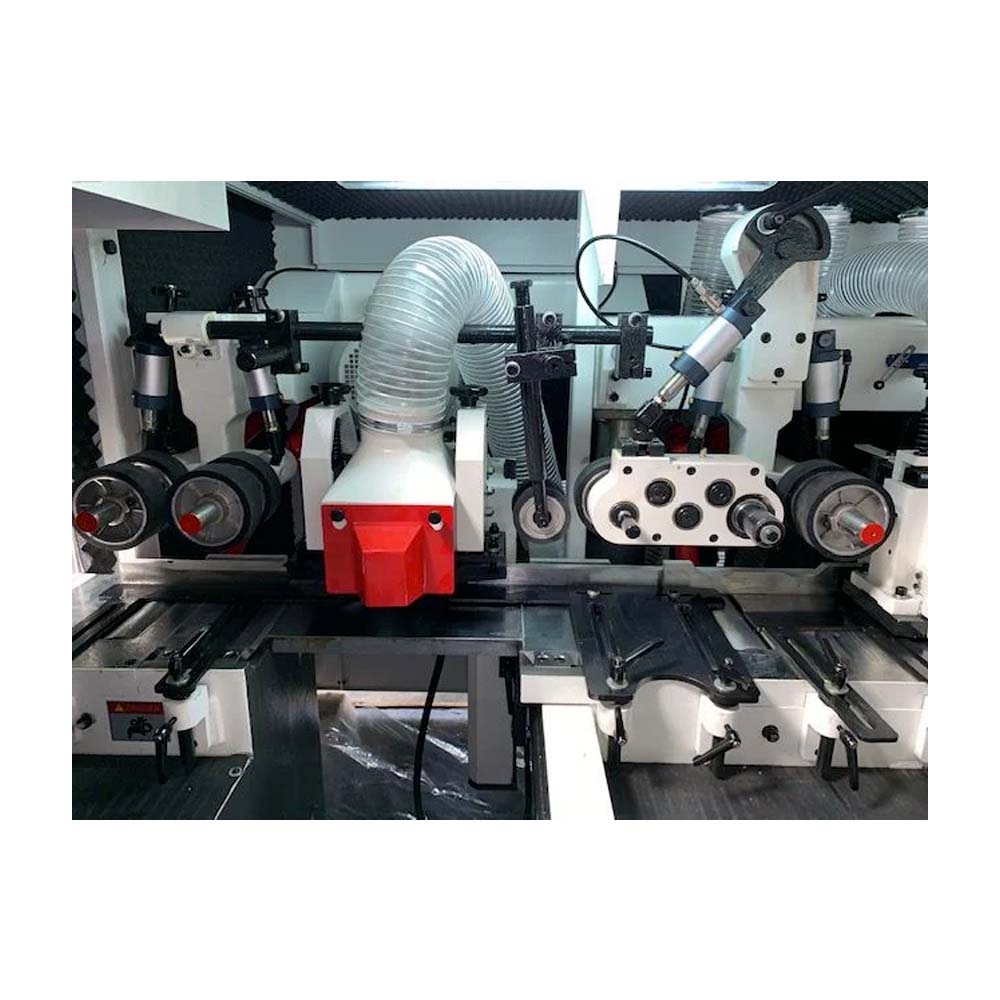

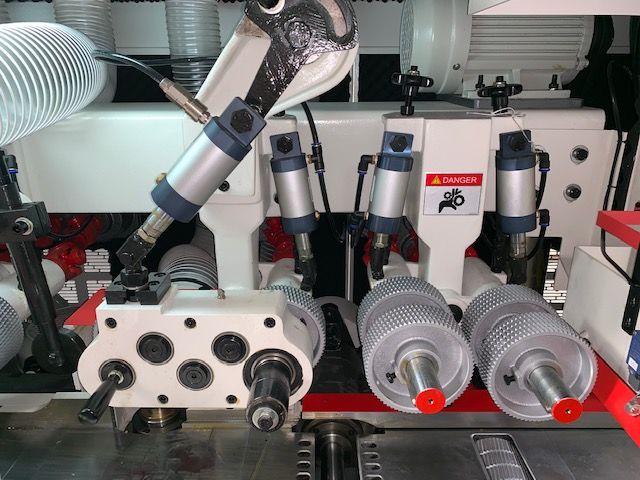

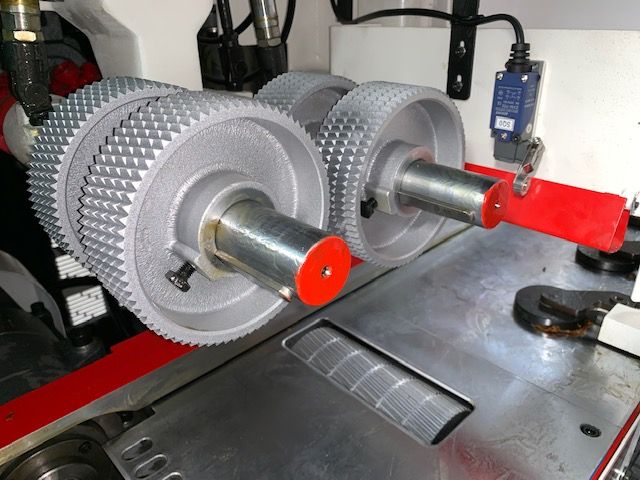

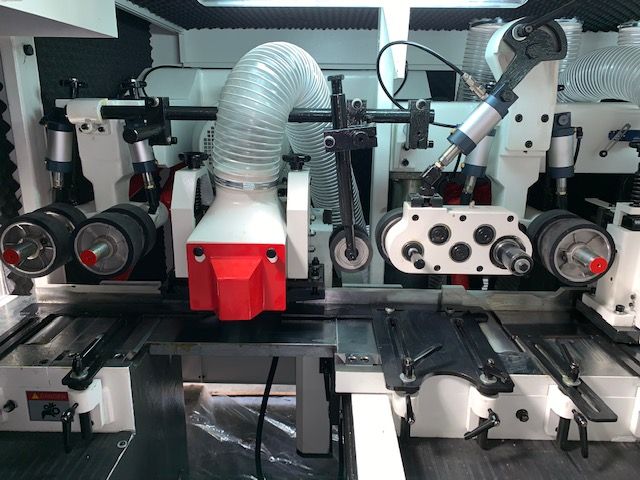

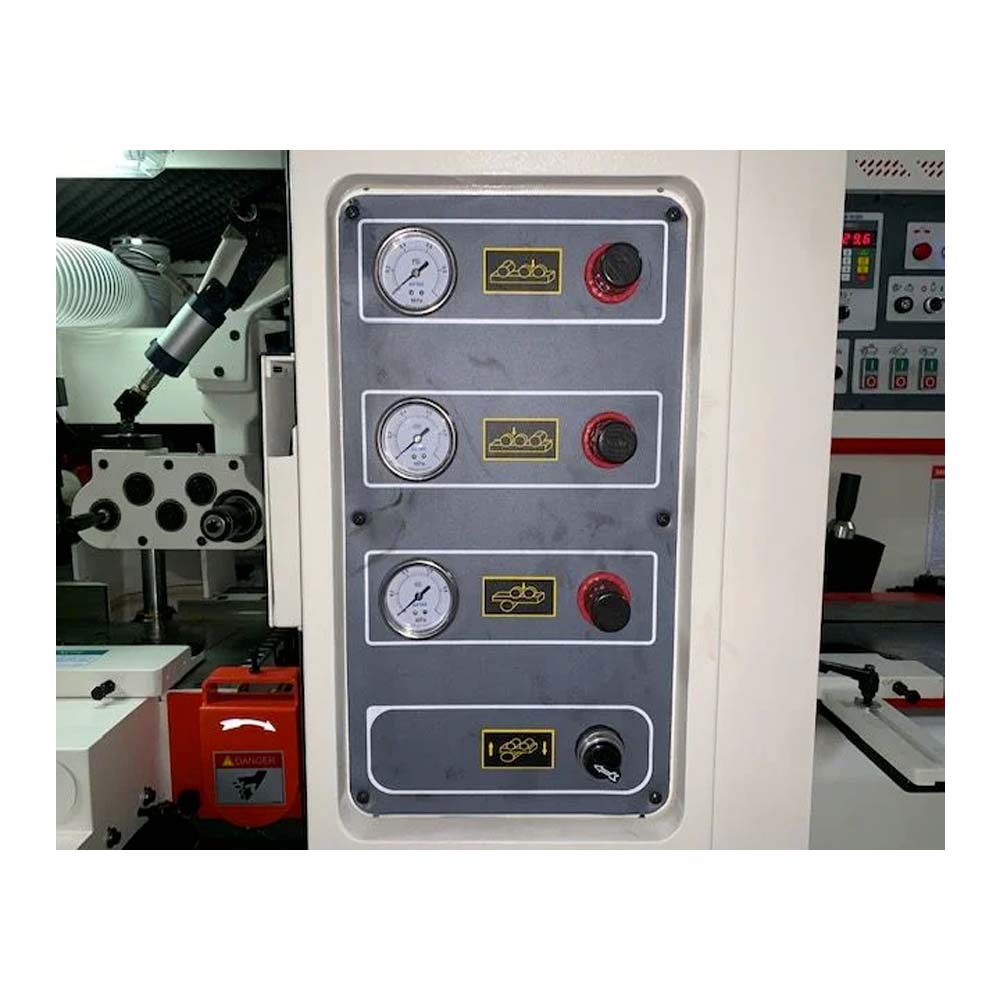

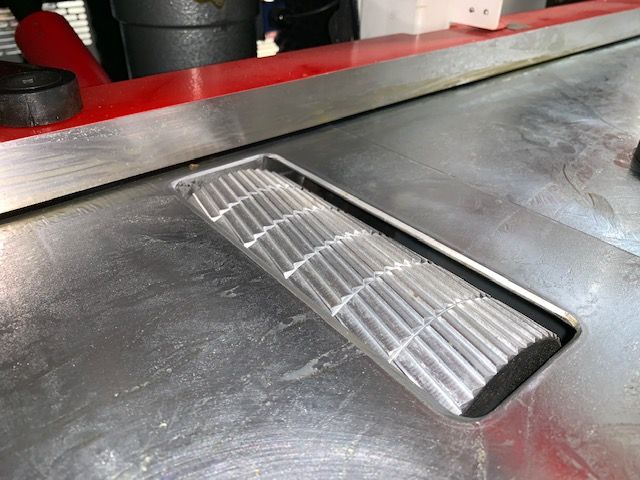

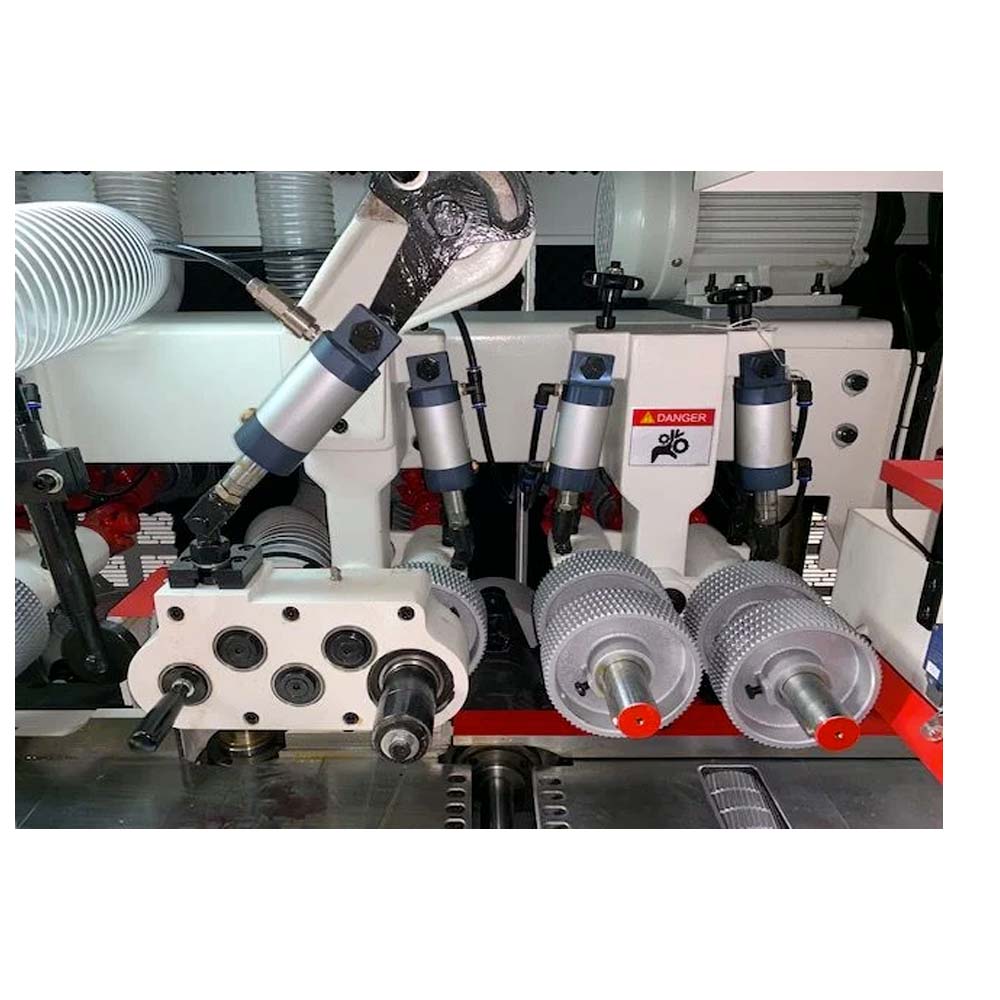

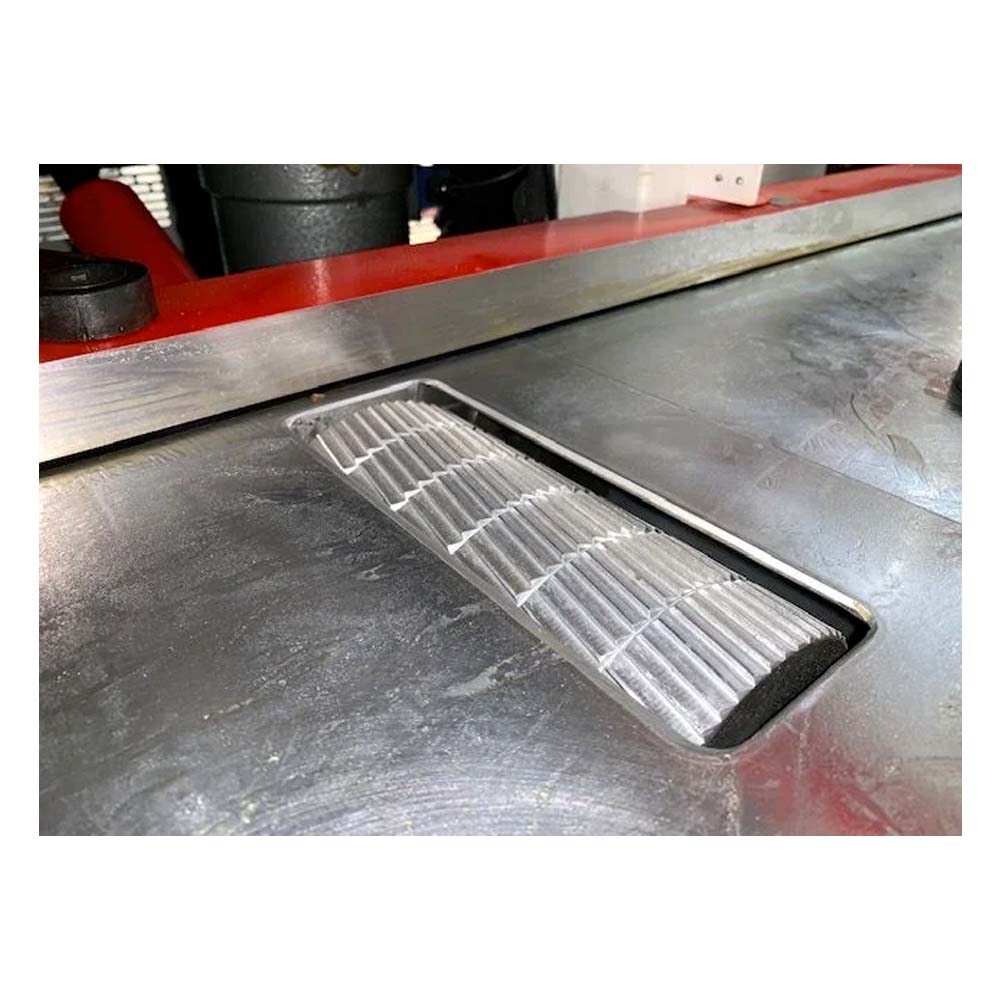

Structură robustă, concretizată în greutatea de până la 6400 kg, plasează aceste mașini de prelucrat pe 4 fețe în categoria utilajelor industriale. Diametrele axelor sunt de 40 mm, standard. Se livrează cu 4 arbori de rindeluire cu cuțite drepte, cu diametrul de 125 mm, marca Busse-Germania. Utilajul permite realizarea unei varietăți sporite de profile. Un avantaj semnificativ este simplitatea constructivă (fără componente electronice nenecesare) , precum și ușurință în exploatare, respectandu-se protecția maximă a operatorului, conform Normelor CE în vigoare. Rolele de avans sunt atât metalice, cât și cauciucate, iar forță acestora de apăsare se reglează pneumatic. Pentru asigurarea unui avans ireproșabil, au fost montate în masa de lucru role metalice de avans.

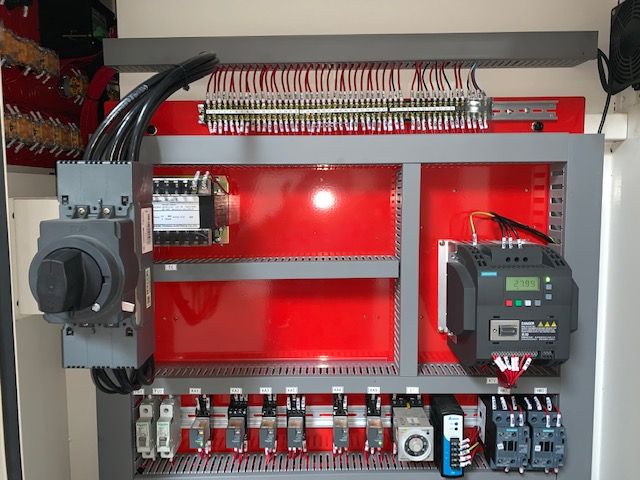

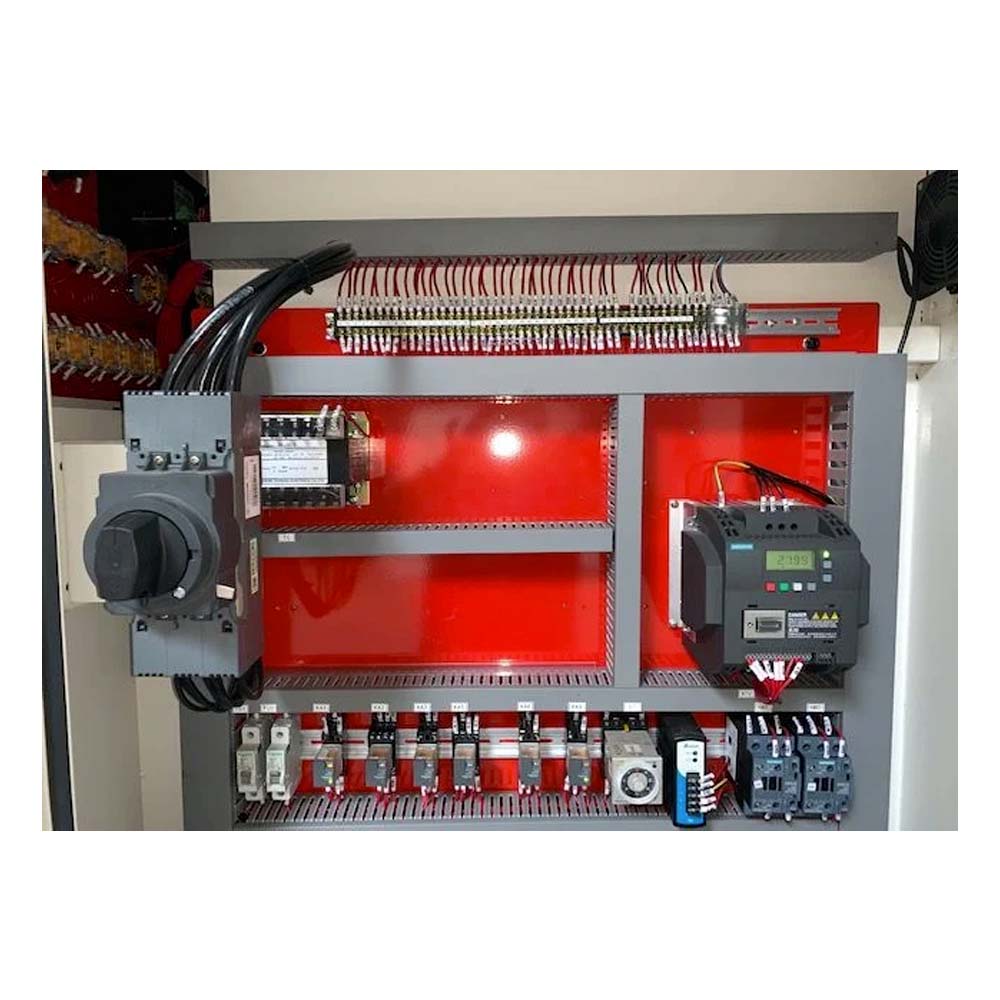

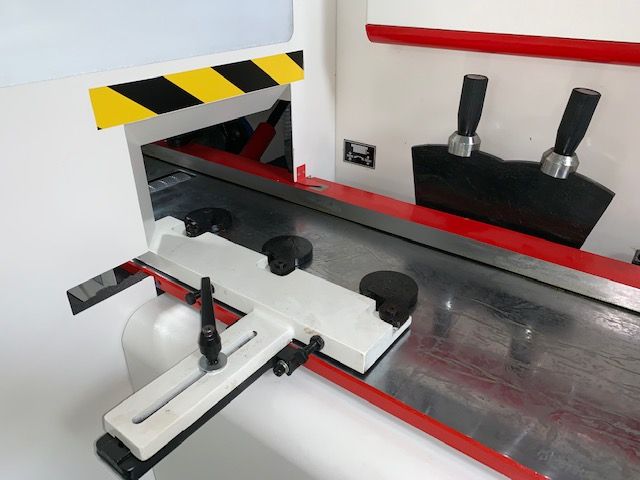

Totodată, pentru a se putea prelucra materiale de diverse esențe, suprafață meselor de lucru este integral cromată. Componentele electrice și electronice sunt furnizate exclusiv de Telemcanique și ABB. Rulmenții utilizați sunt de înaltă calitate, marca SKF. Transmisia sistemului de avans este cardanică.

SKU: Timbermax 5-23 U DeLuxe Categorii: ,
Dimensiuni maxime material L/l 230 / 150 mm
Dimensiuni minime material L/l 15 / 10 mm

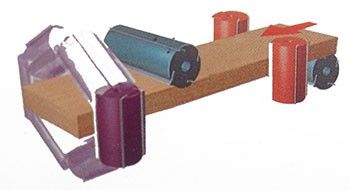

Număr axe de lucru 5 buc
Turații de lucru 7200 rot/min
Diametru axe 40 mm
Ax 1 (inferior):
Diametru maxim sculă frezare 160 mm
Putere motor 7,5 kW
Ax 2 (dreapta):
Diametru maxim sculă frezare 200 mm
Putere motor 7,5 kW
Ax 3 (stânga):
Diametru maxim sculă frezare 200 mm
Putere motor 7,5 kW
Ax 4 (superior):
Diametru maxim sculă frezare 200 mm
Putere motor 11 kW
Ax 5 (universal – 360O):
Diametru maxim sculă frezare 200 mm
Diametru maxim pânză circular 250 mm
Putere motor 11 kW
Lungime masă alimentare 2000 mm
Viteză avans 6 – 30 m/min
Putere motor avans 4 kW
Putere instalată totală 50 kW

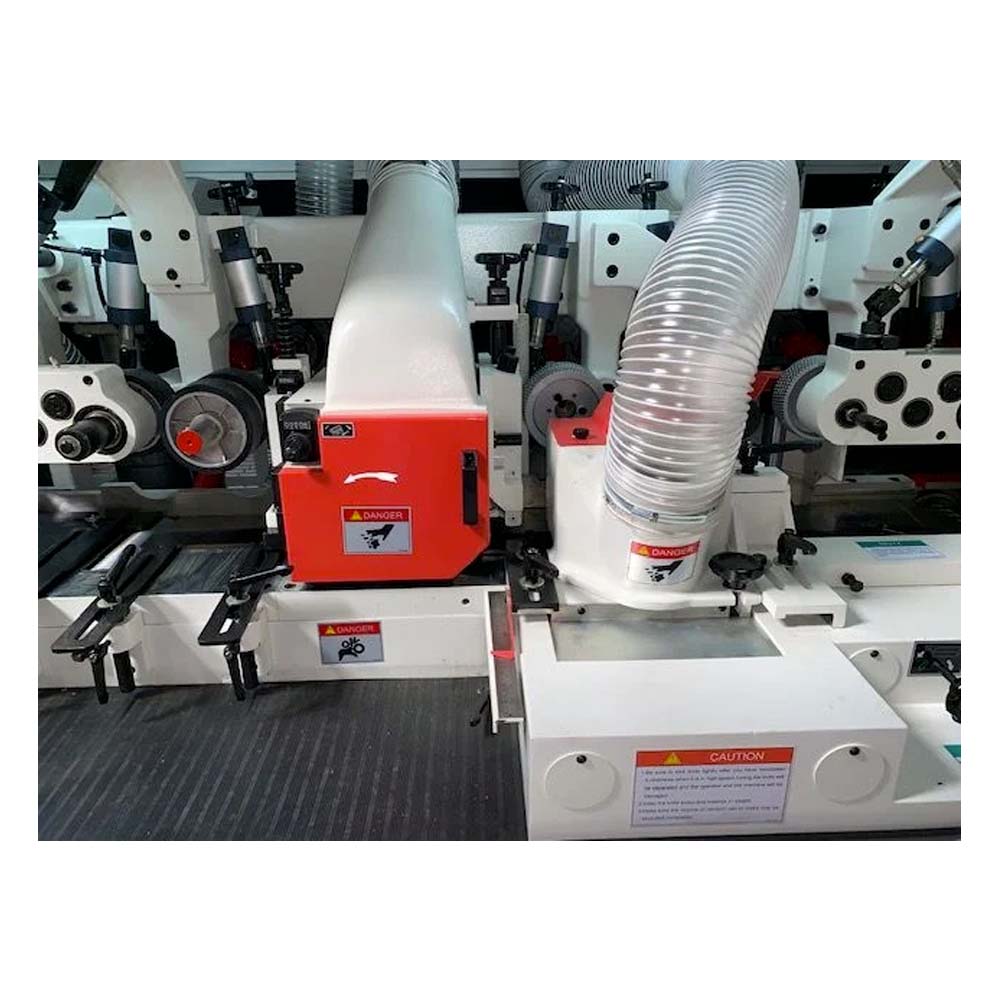

Hote rumeguș 5 x 150 mm
Greutate 4450 kg

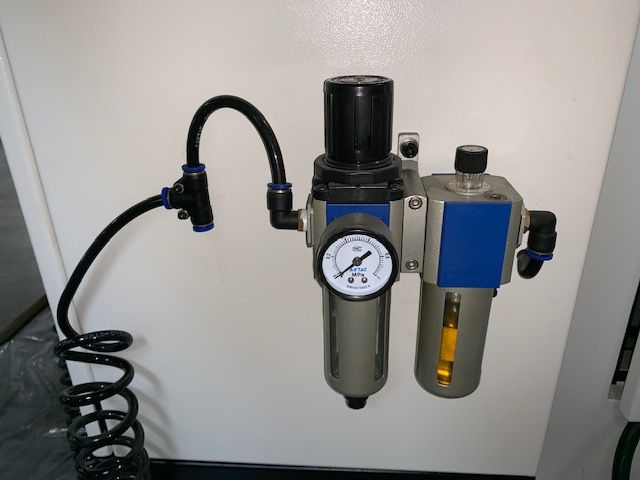

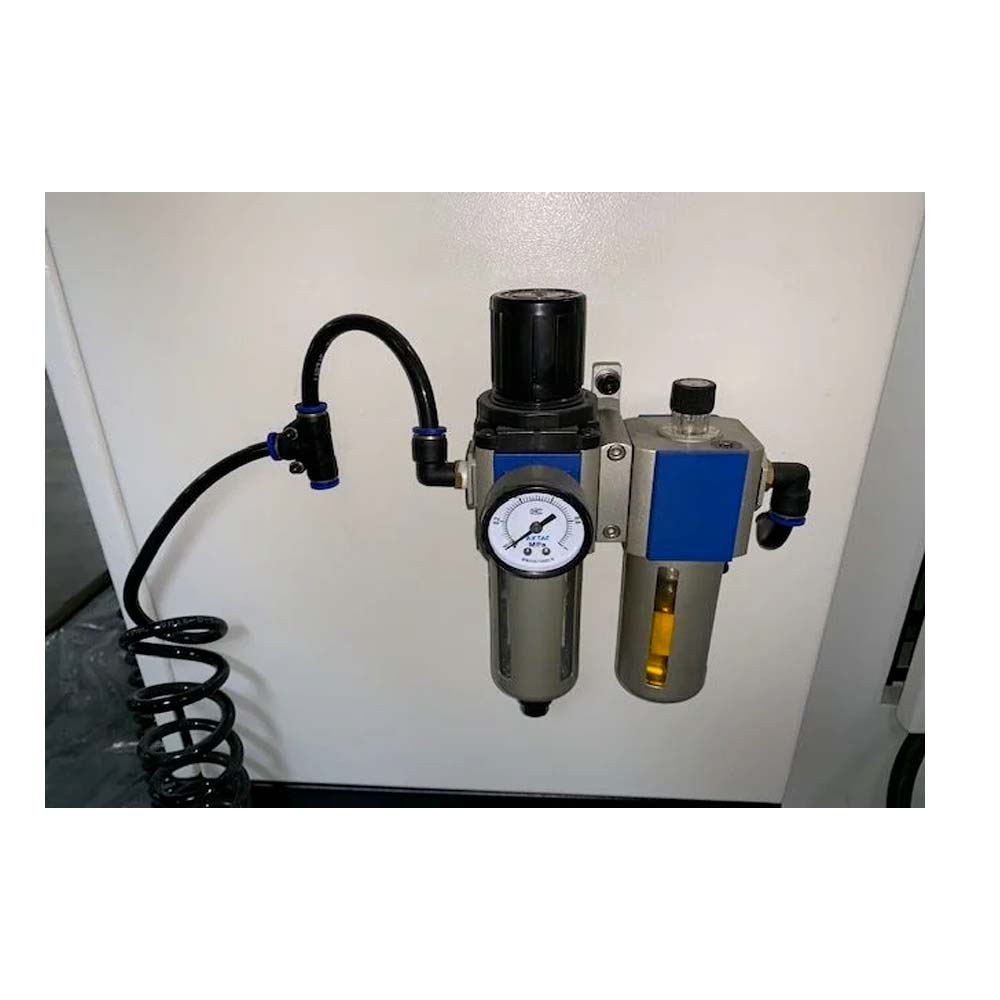

Presiune aer comprimat 6 bar
Dimensiuni de gabarit L/l/h 4000 / 1730 / 1750 mm



Brand

WINTER - Germania
